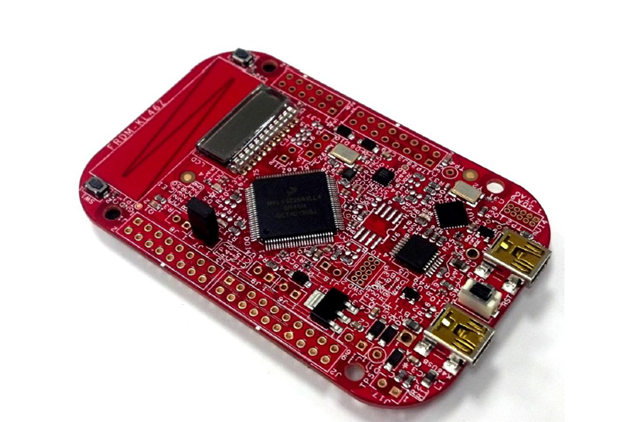

刚发现个好东西，飞思卡尔最新推出的FRDM-KZ46Z开发板。分享给大家，下面是图片：

FRDM-KL46Z开发板使用飞思卡尔arm cortex mo内核的kinetis L系列，可以用来评估KL46，KL36，KL26系列kinetis L系列处理器，板子上的处理器为MKL46Z256VLL4，这个器件最高运行频率可达48Mhz，具有256kb flash，32kb RAM，有一个全速的usb控制器，LCD段码控制器，以及一些列数字和模拟外设。FRDM-KL46Z硬件兼容Arduino R3引脚，可以提供一个扩展板的选项。板上接口包括四个数字段码LCD，三轴加速度传感器，电子罗盘，等等。

FRDM-KL46Z使用飞思卡尔的open SDA调试接口，电路可以实现串行通信，flash 编程，调试等功能。

FRDM-KL46Z评估板主要有以下特性：

1.MKL46Z256VLLZ4处理器，最高48MHz，256KB Flash，32KB RAM 低功耗模式，100LQFP 封装

2.双usb接口，带mini-B USB接口

3.open SDA接口

4.4段LCD 模块

5.电容触摸模块

6.环境光线传感器

7.MMA8451Q加速度传感器

8.MAG3110磁传感器

9.2个用户LED

10.2个用户按键

11.可变的供电选项，usb，纽扣电池，外部电源

12.arduino r3 兼容

13.嘿嘿，等等等等

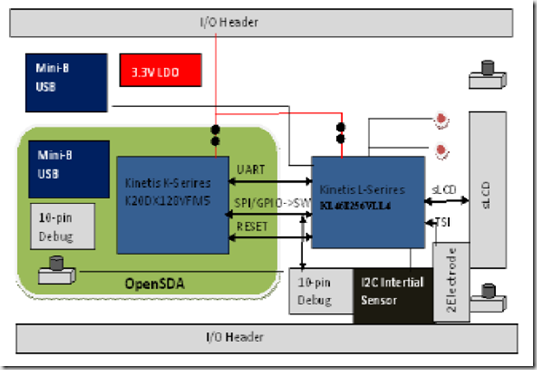

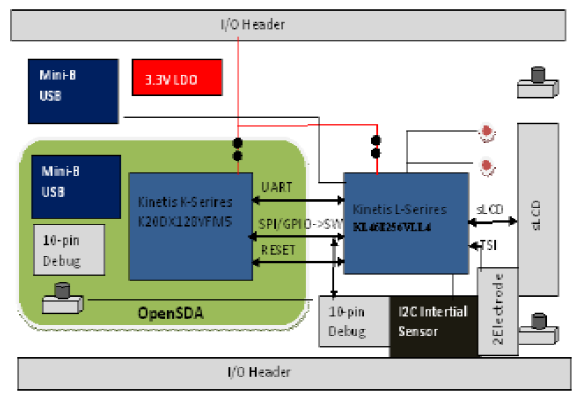

看图，下图是FRDM-KL46Z的结构图，

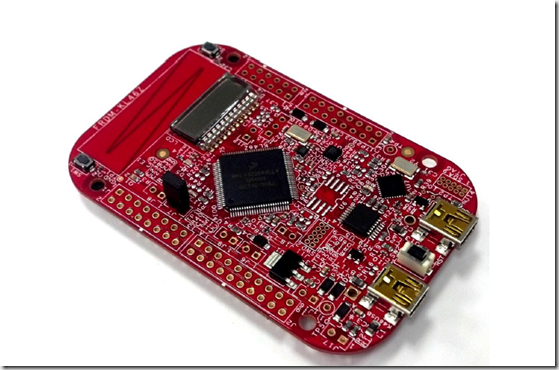

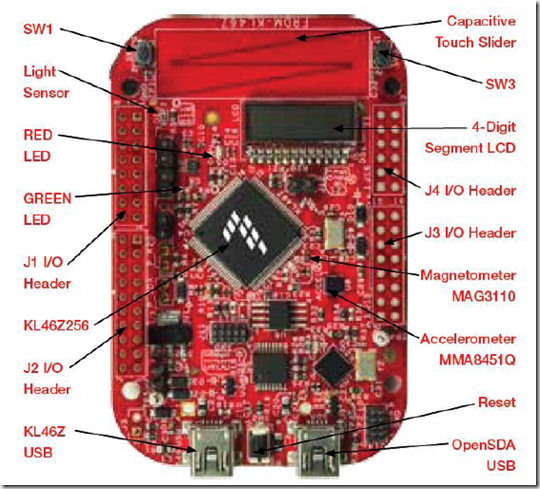

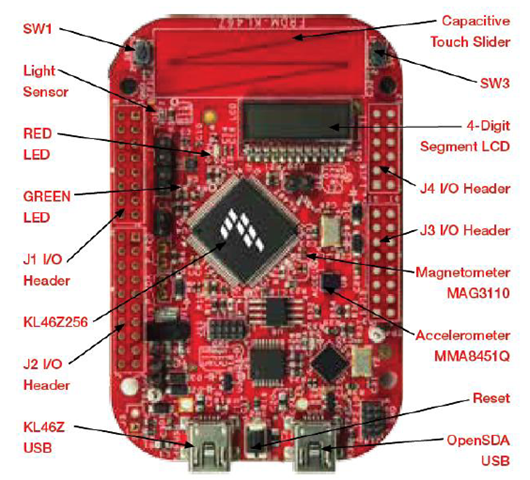

板子实物以及各部分结构如下图：

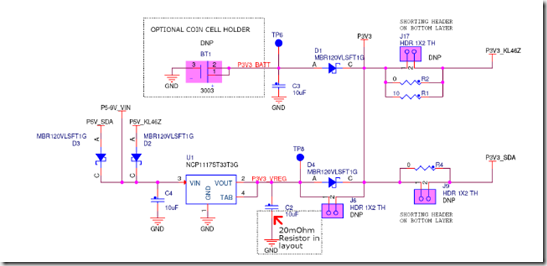

板子的供电部分电路图：

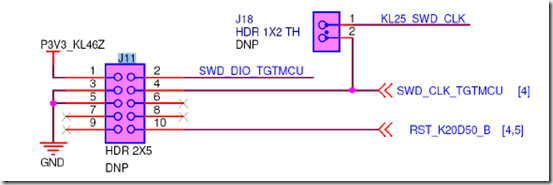

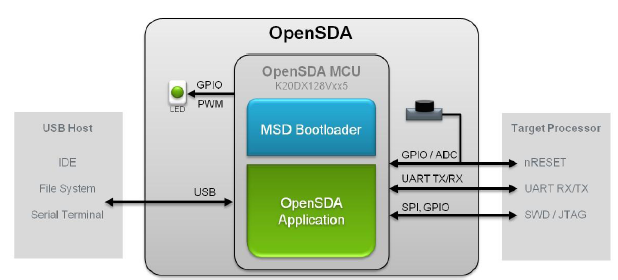

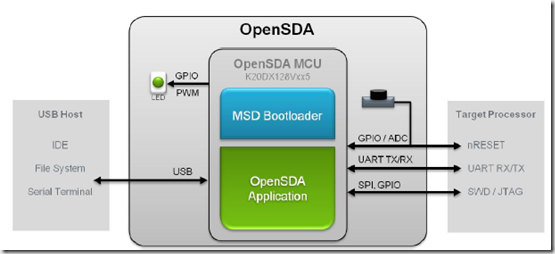

open sda接口

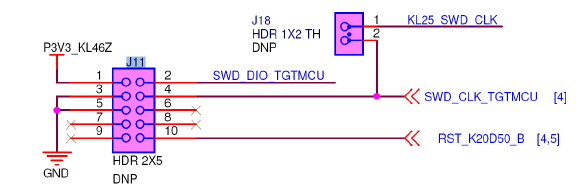

SDW 接口

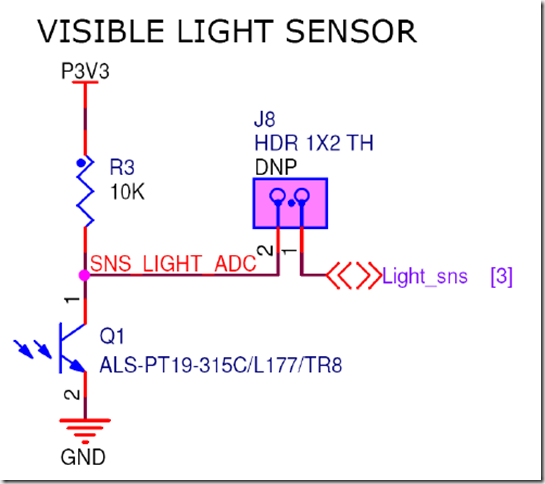

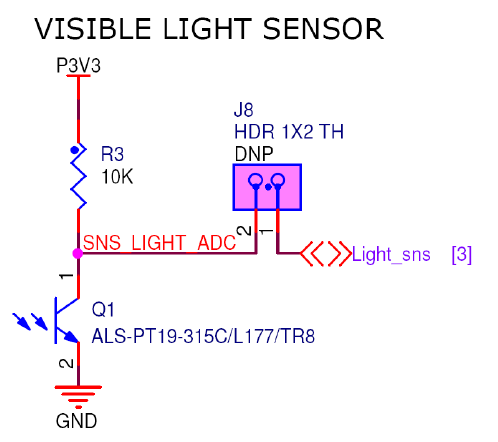

光线传感器

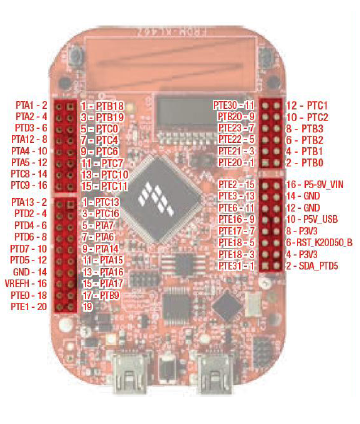

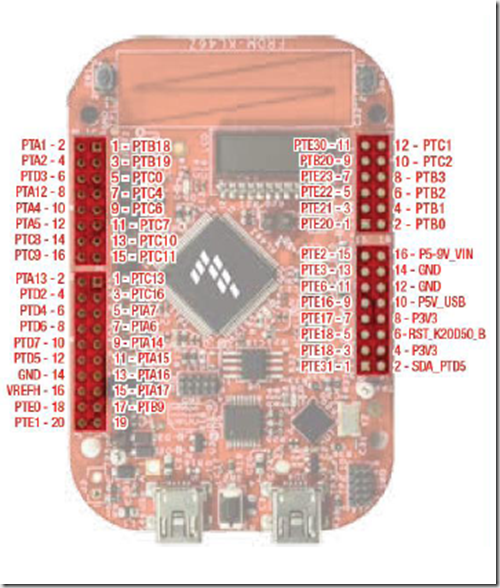

引脚分布
