【原创】模拟eeprom
0赞
发表于 2013/8/24 11:42:50
阅读（9220）
昨天有人问我飞思卡尔mc9s12xe系列处理器的eee是怎么回事，怎么使用？趁这个机会给大家介绍一下eee这个概念，并把我之前参加的一个飞思卡尔s12x系列处理器的研讨会的资料分享给大家。
飞思卡尔16位处理器有着很悠久的历史，飞思卡尔从2005年开始新开发了带协处理器的新型不对称双核处理器，2009年又推出了专门面向汽车应用的s12xe系列，该系列就有一个eee功能，全称是emulated eeprom即模拟eeprom，事实上芯片内部物理上并没有eeprom实体存在，而是通过ram和flash以及一些列控制电路和控制寄存器来实现eeprom的功能，对用户来说，效果等同于eeprom。

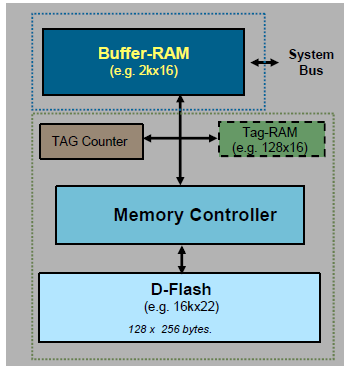

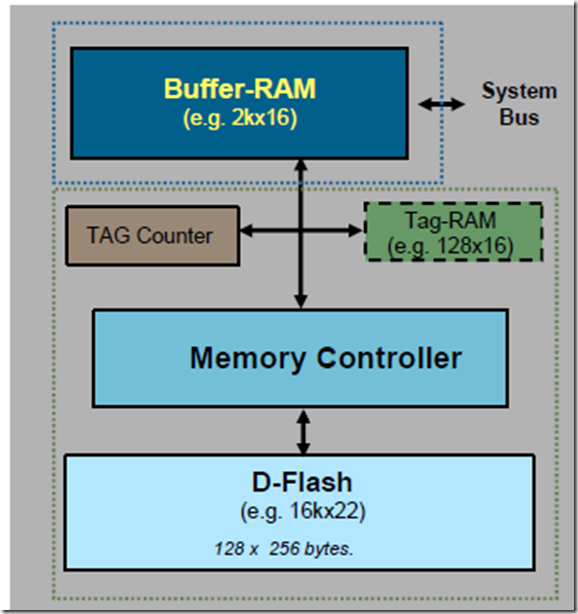

一个eee系统在单片机内部的物理实现如下图所示：
上面的框图对用户来说是透明的，在用户看来是这个样子的：

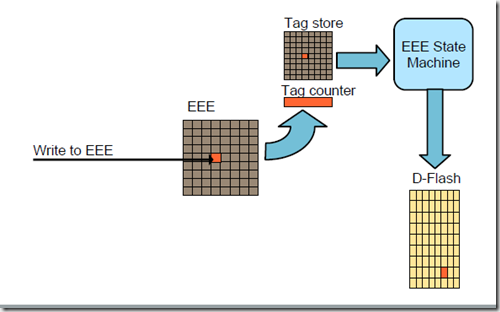

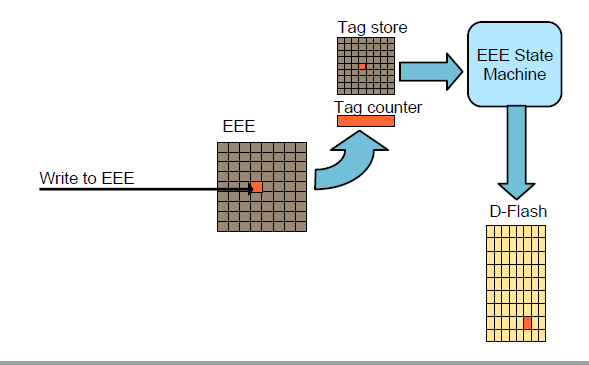

下面框图显示的是cpu的处理过程：

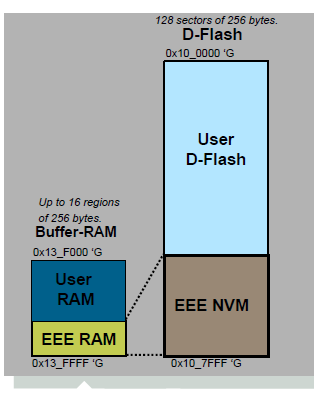

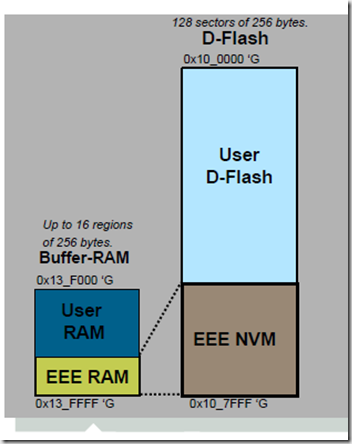

存储器映射关系：
最后奉上飞思卡尔的官方应用指导和例程，按照应用指导来学习例程，立马就能掌握它的使用
