飞思卡尔的数字信号控制器（dsc）是一种非常实用的微控制器，在电机控制新能源电力电子方面都有很广泛的应用。今天我们来介绍一种他的开发工具-并口下载器。
dsc的下载器有两种：并口下载器和usb下载器，并口下载器使用计算机的并口，直接跟系统总线相连接，因此不需要驱动程序，下载速度快，下载稳定；usb下载器又称为usbtap，使用usb接口，使用方便，但是需要驱动程序才能实现下载调试。
今天在这里介绍并口下载器的做法，dsc并口下载器电路图很简单，就是一个简单地电平转换电路，一片或者两片74244以及几个电阻就可以了，先来看两个电路图，这两个电路图都是dsc的并口下载器电路，其中一个使用1片74244，另一个使用2片74244，都可以用，优劣请大家去评判。
图一：
图二：
两个图都不大清楚，不要紧，等会儿把pdf的原理图传上来。

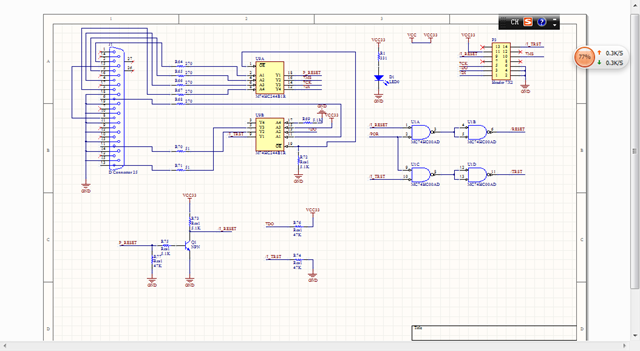

说说一个74244完成的dsc下载器怎么做吧，先画原理图

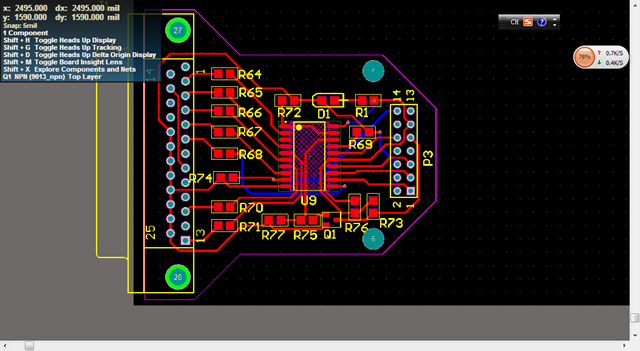

再画pcb图

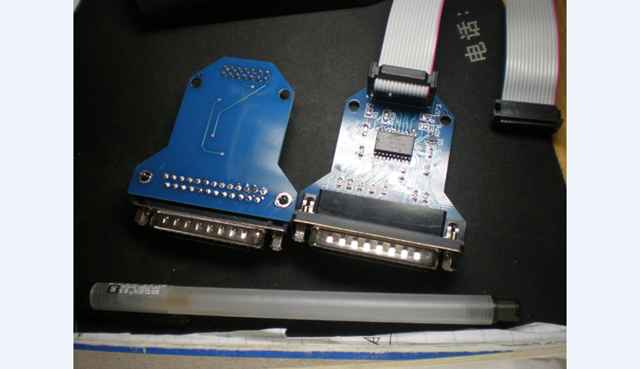

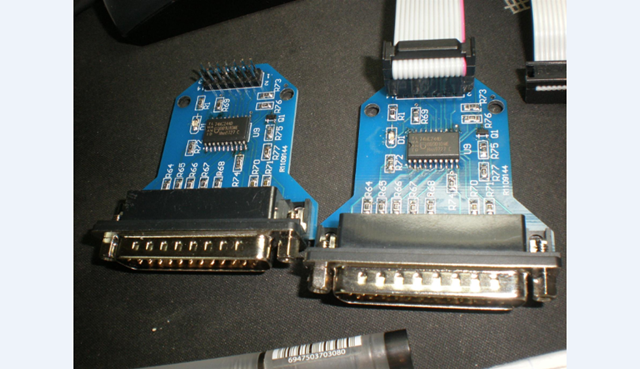

然后打样，买材料就不说了，看成品吧：

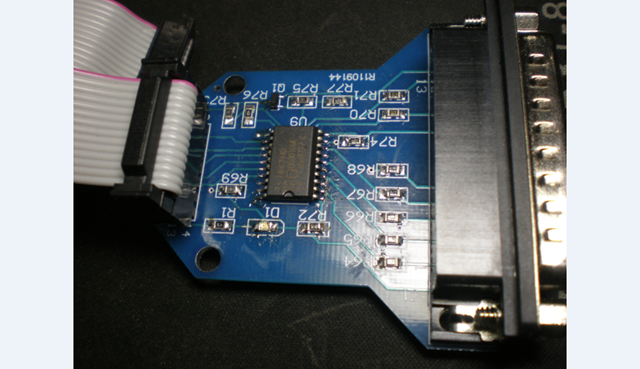

实测，下载速度很快，下载很稳定，哈哈，具体是不是这样大家试试就知道了。
对于没有条件打样的朋友可以用洞洞板自己来焊接，照着我给你的原理图，买一片74244，一个并口，一根并口线，一个npn的三极管（9013可以），一个7400，然后几个电阻（27欧，330欧，5.1k，47k），双排插针，洞洞板，就这些。照着原理图焊起来就可以用了，祝你成功。

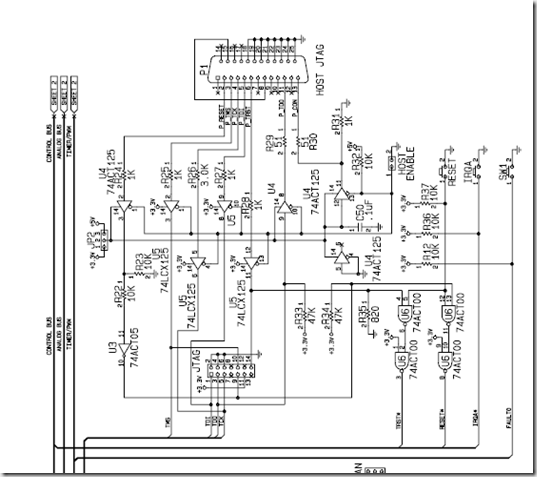

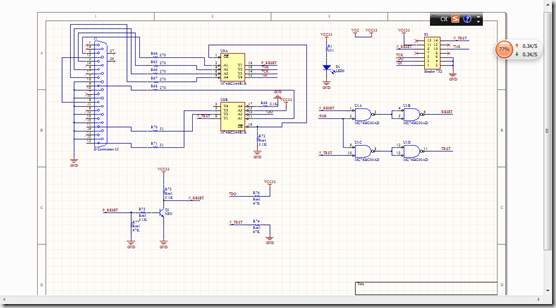

图一的原理图：

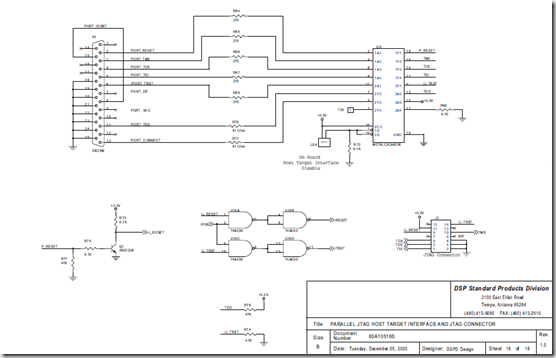

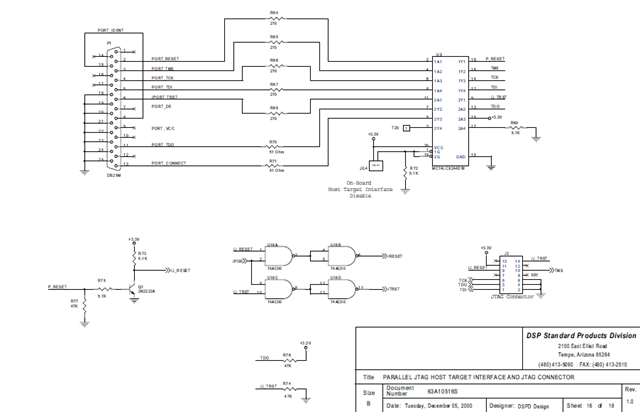

图二的原理图：
74244资料
