MC56F8013是飞思卡尔的一款偏低端的数字信号控制器（DSC），相当于TI的TMS320LF280x系列，之前根据飞思卡尔官方网站上的原理图和pcb文件做了几块开发板，小试一下，还不错，写了这篇博文，分享下入门经验，

飞思卡尔mc56f8013开发板使用说明，以pwm程序设计为例。

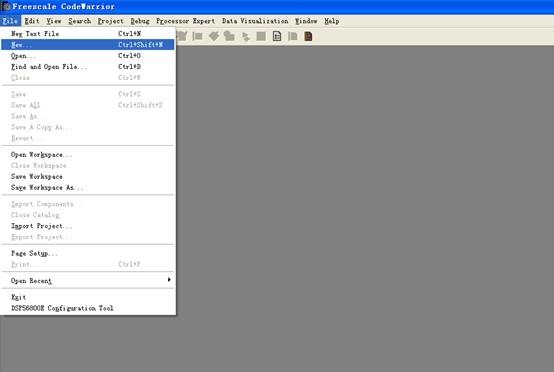

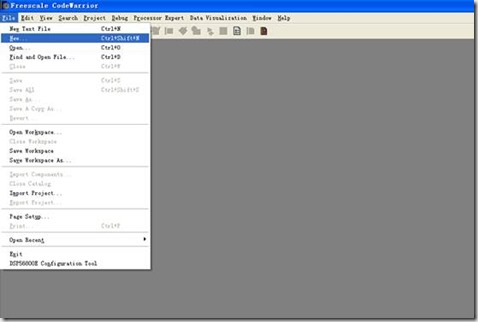

1、file-new，如下图

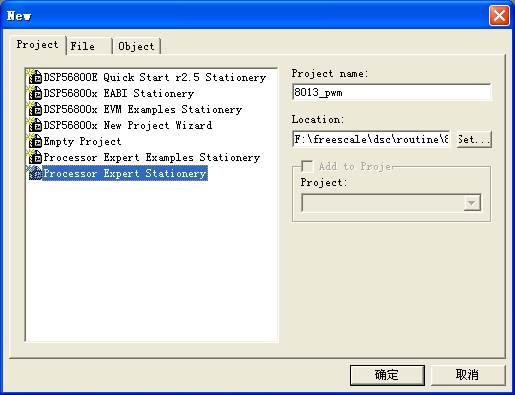

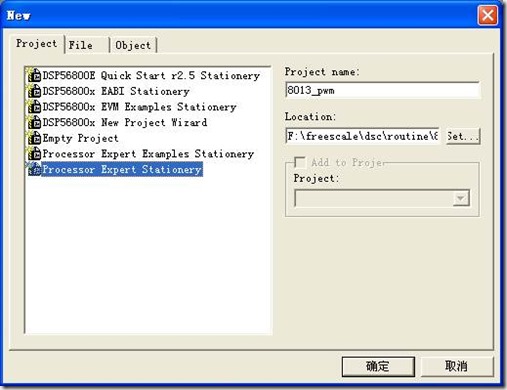

2、选择processor expert stationery，即使用pe工具，填写工程名称这里是8013_pwm,选择存储位置。如图，点确定。

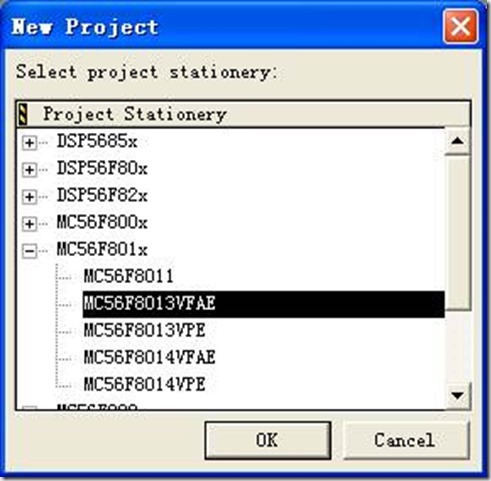

3、选择器件，这里选择mc56f8013vfae，ok

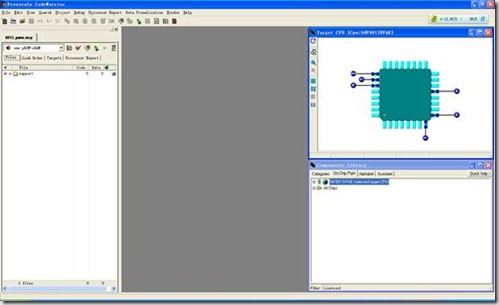

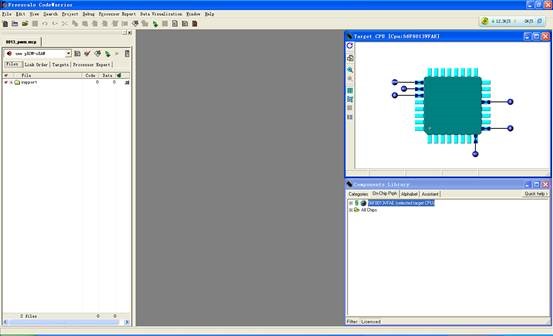

4、进入如下界面：

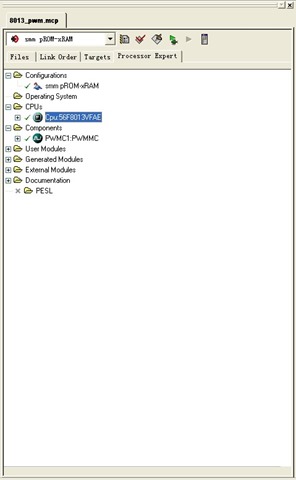

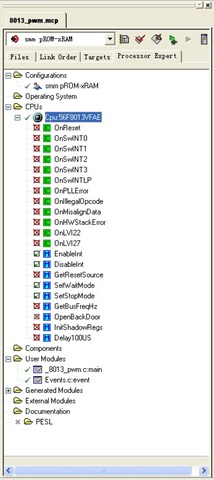

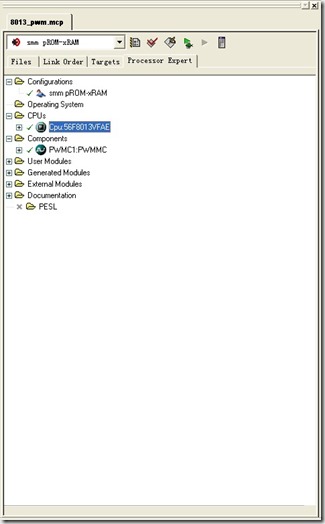

5、在左边工程管理器选择processor expert标签：

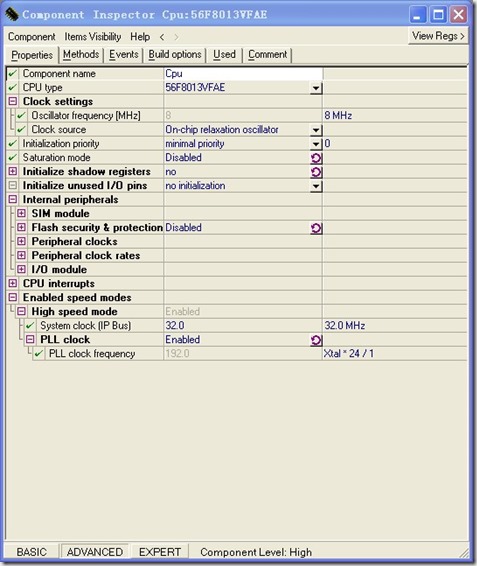

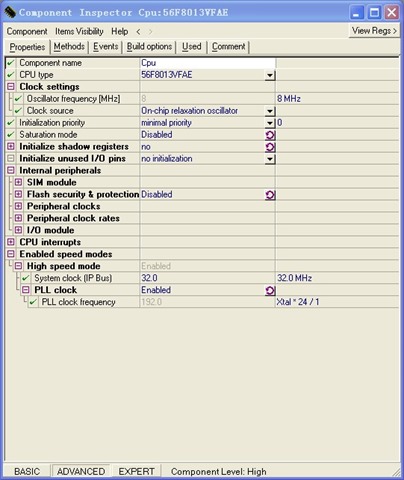

6、双击cpu：56f8013vfae，弹出component inspector配置框，在这里对系统的时钟、中断等进行配置，对于56f8013可以使用默认配置。

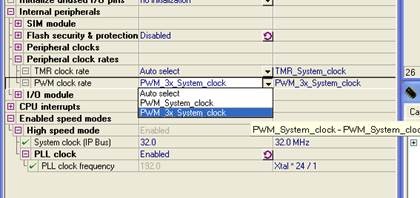

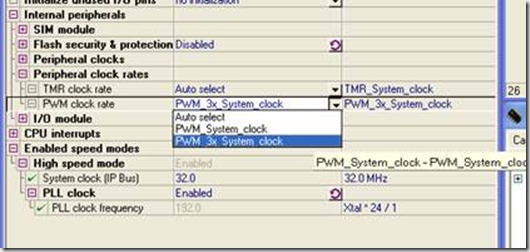

7、配置定时器和pwm模块时钟，可以选择系统时钟或是三倍系统时钟，mc56f8013器件支持最高的pwm时钟频率为96MHz，完全满足智能车等应用的需要。

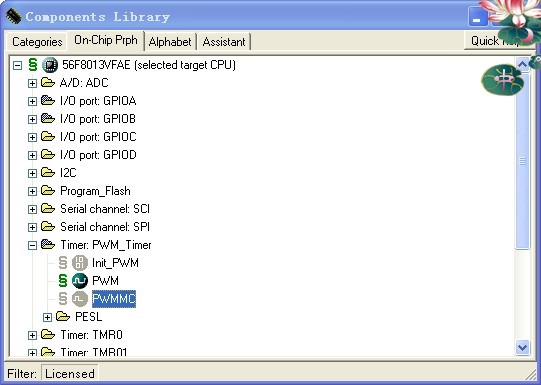

8、添加pwm模块配置，在component library里面选择pwmmc，双击即可添加到工程中

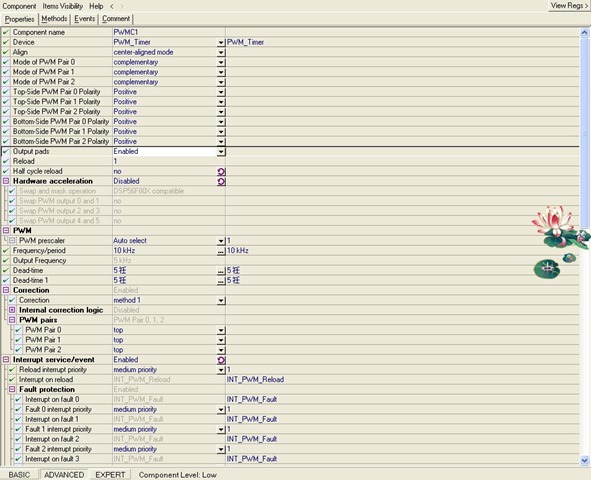

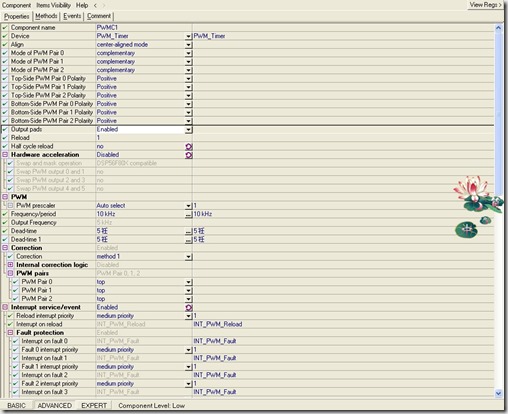

9、双击pwmc1，进入配置界面

10、在配置界面里面可以配置pwm的对齐方式、是否是互补输出、输出极性、输出使能、频率、占空比以及中断配置等。

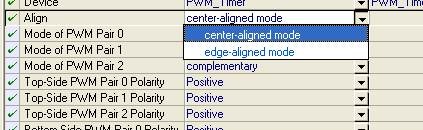

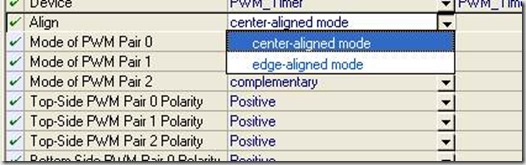

11、对齐方式，中心对齐或者边沿对齐

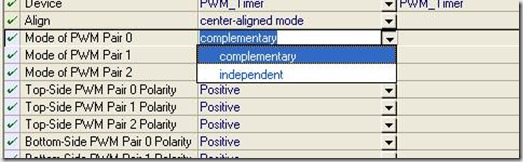

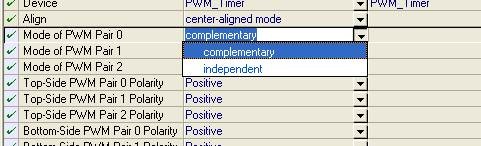

12、选择是互补输出还是独立输出

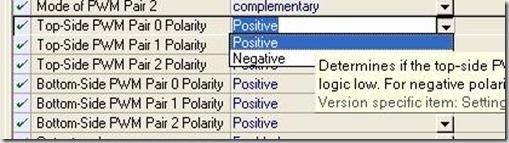

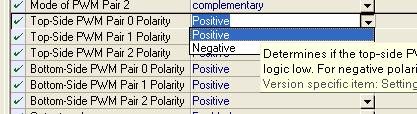

13、配置输出极性

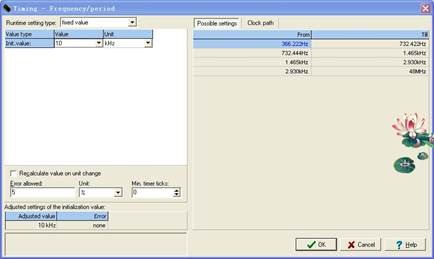

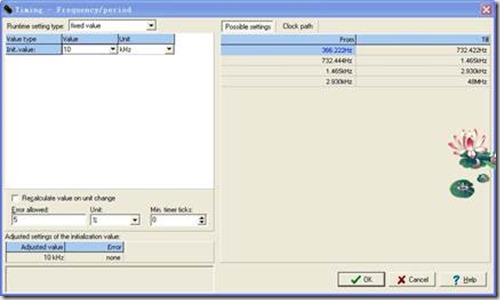

14、配置pwm频率，点进入配置界面。

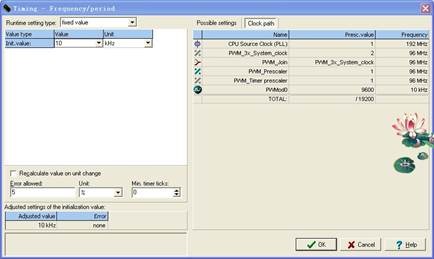

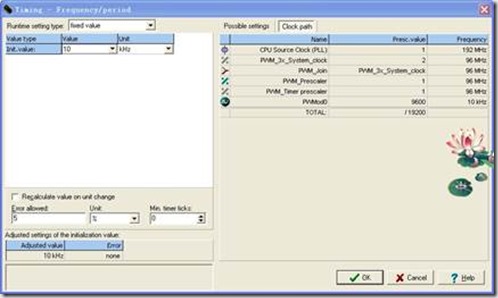

15、点clock path显示：

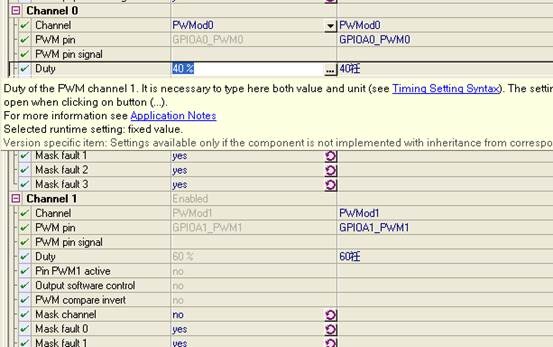

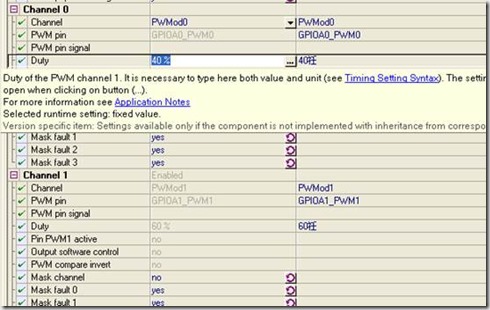

16、配置占空比：

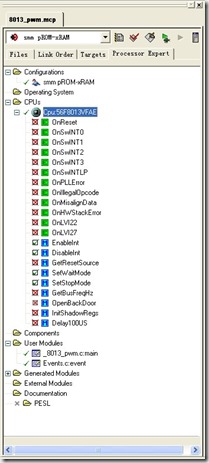

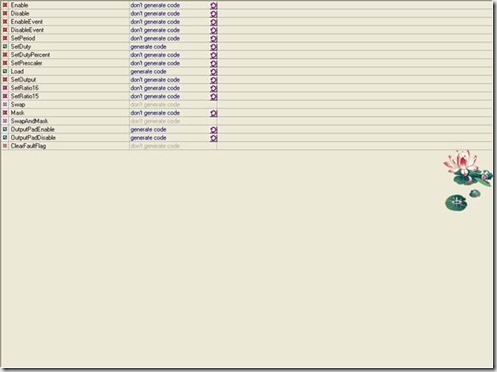

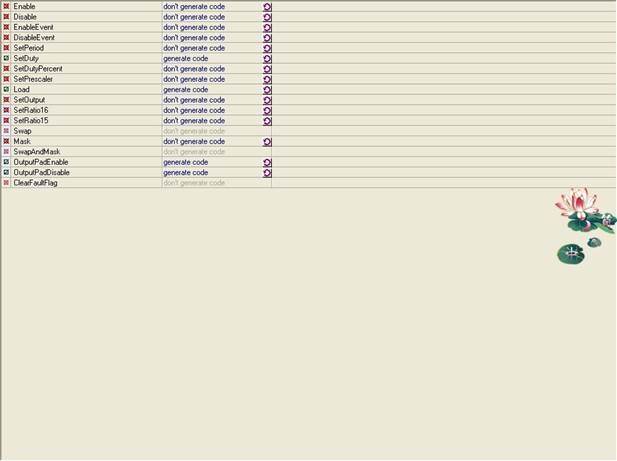

17、选择需要生成的函数，这些函数可以在用户的应用中直接调用，简化程序设计。

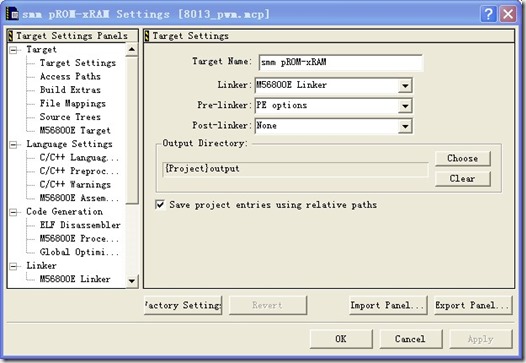

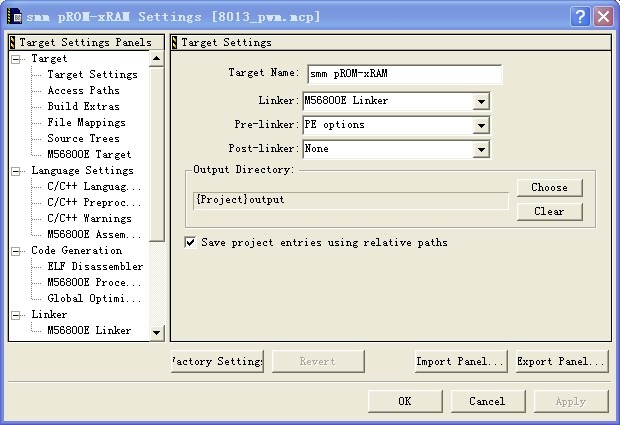

18、配置程序下载器，点击

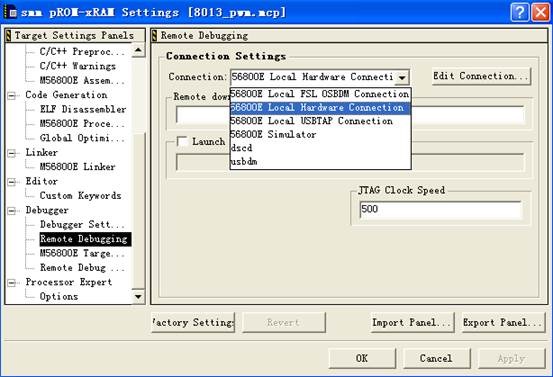

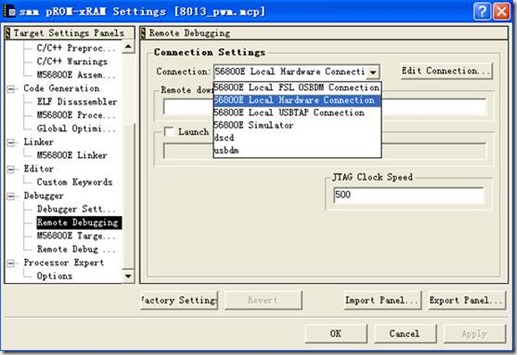

19、debugger-remote debugging，选择local hardware connection，ok完成

20、点击绿色箭头、编译环境根据配置自动生成程序代码，编译下载。

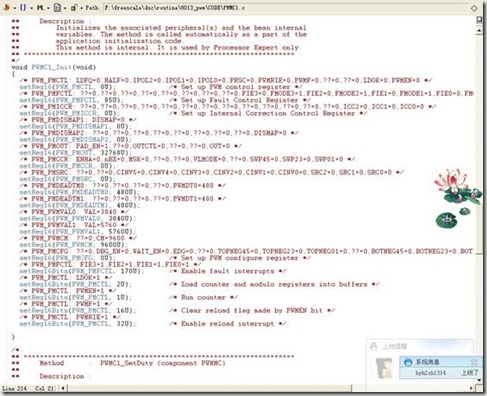

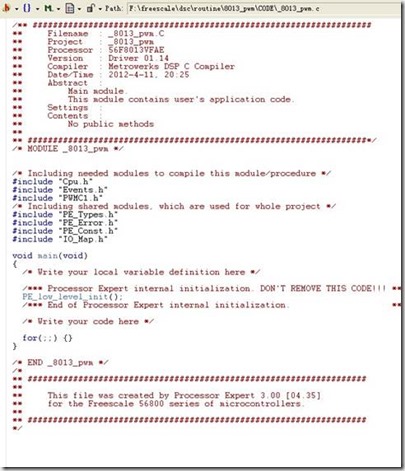

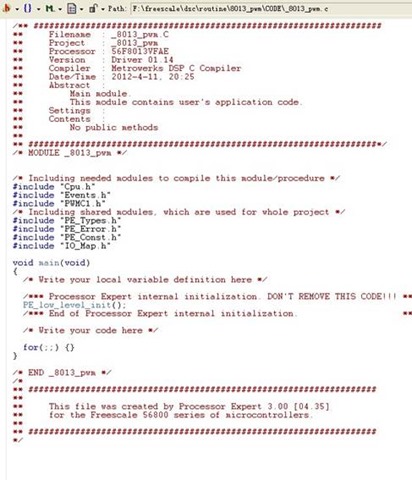

21、生成的程序代码

最后附上开发板原理图：56F8013DEMO原理图.pdf
