工程目的

本文章继续EDK之路（7）的工程，在EDK之路（7）中，已经把硬件平台搭建好了。现在要做的就是在SDK中建立一个C工程，来配置需要配置的端口。并最后下板，用chipscope检测结果。

SDK操作补充说明

sdk的一般流程在之前的文章中已经说过了，这里只补充说明一下。

首先是自建IP驱动问题，其实所谓驱动，就是添加一个.h的文件，在这个文件中定义了一些寄存器操作，不用这个文件，或者自己写这个文件都行。但是显然让软件帮我们生成会更方便且不容易出错。

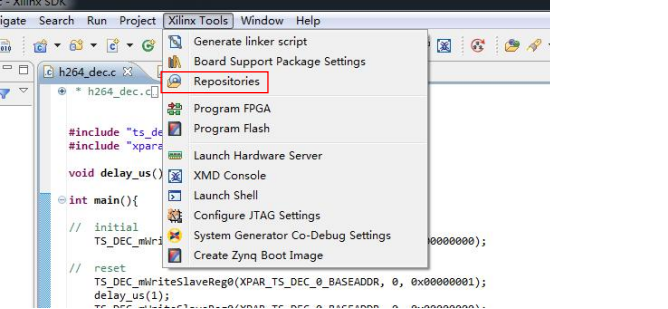

首先，点击如下选项来查找我们的自建IP

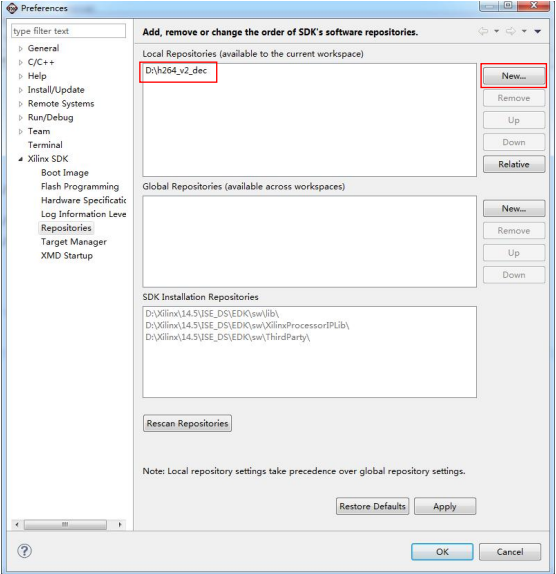

在接下来出现的页面中new一下我们的工程文件夹，这样软件就知道在该文件夹中搜寻IP了。

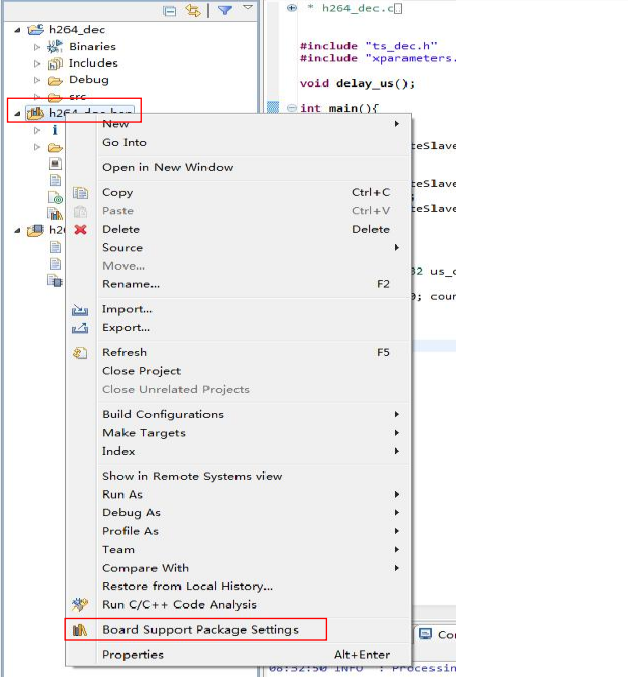

接着右键bsp工程，选择红框中的选项来设置驱动

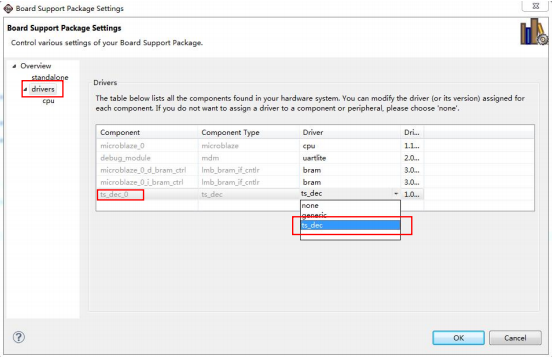

点击drivers, 然后选择相关驱动。

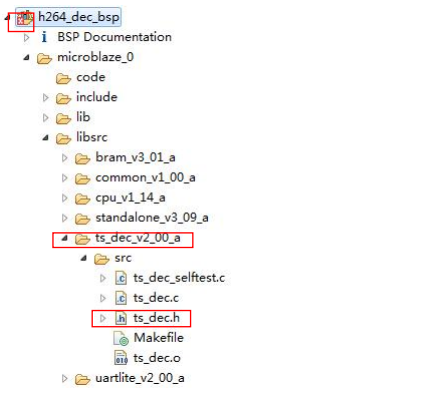

接下来，重点来了。在bsp中，多了一个ts_dec_v2_00_a的驱动文件夹，里面有我们需要的ts_dec.h文件。但同时，h264_dec_bsp上还有个错误信号。

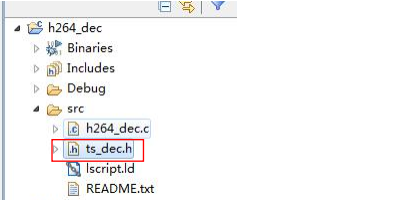

关于那错误信号，是由于ts_dec_selftest.c中存在错误，这个你看错误信息就明白，我试着在ts_dec_selftest.c中修改这个错误，但是保存后，ts_dec_selftest会回到原来错误时候的样子，不过我用的是EDK14.5，好像14.7是可以修改的。不过不管了，反正这个东西我们也不需要，我们只需要.h文件，我们把该.h文件复制，放在我们的C工程下就好了。

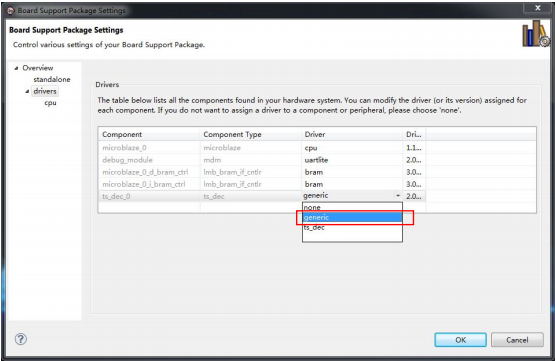

取得.h文件后，就可以关闭那个驱动，省得老是一个错误摆在那。还是进入到Board Support Packages Settings. 把该IP驱动改为generic.

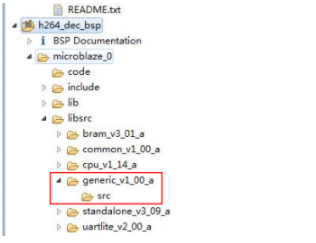

此时，原来的驱动文件夹就被空文件夹所取代。

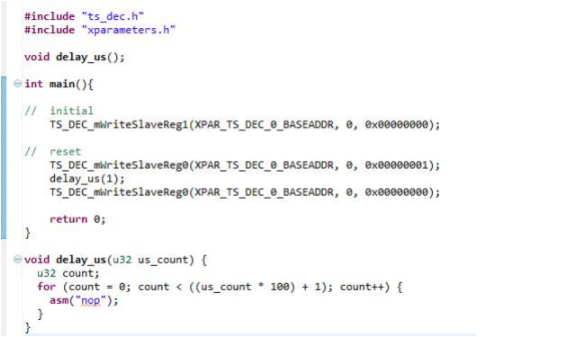

C程序说明

1，函数以及参数的定义都在include的.h文件中

2，对寄存器写入数值即对寄存器所连接的端口进行配置。连接方式在user_logic中

chipscope 的使用

chipscope的使用与ise中chipscope的使用没有太大区别，相信很多人已经很熟悉了，在这只粗略说一下，重点是导入cdc文件，因为身边有很多人不知道这个操作。

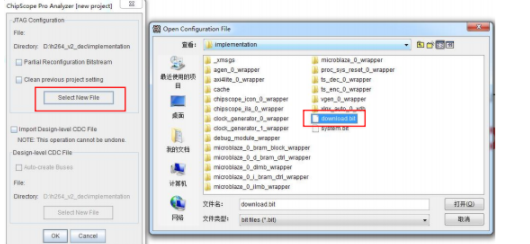

首先利用chipscope把bit文件（即硬件平台）下载到板子上。

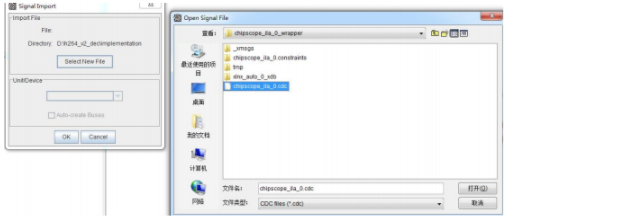

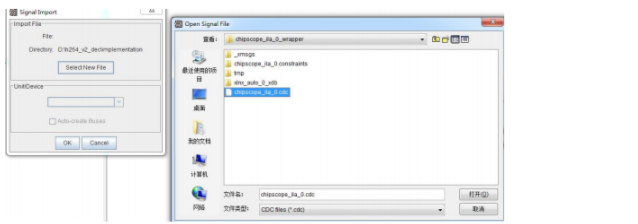

接着import cdc文件，这样chipscope就能自己命名信号线，创建总线，不用自己操作。

点击File->Import

接下来在SDK中运行程序，用chipscope观察信号，不再赘述。Best wishes!
