写在前面——在写前面的博客时，对EDK还有很多认识不清的地方，现在随着工程经验的增多，对EDK也有了更深的认识，本来想在之前的《EDK之路》系列中修改认识有误的地方，但是修改了一点后发现这样容易引起文章的混乱。所以还是另起一篇补充说明，并增加edk下chipscope的添加说明。

补充说明：FPGA部分，或者说硬件部分其实就像搭建一个单片机，而在SDK中写的C程序就像给单片机写程序一样。

工程目的

本次所挂载的IP是TS流解码器（这个是什么东西不是重点，是个IP就行）。目的是为了让大家了解寄存器配置，以及chipscope添加。

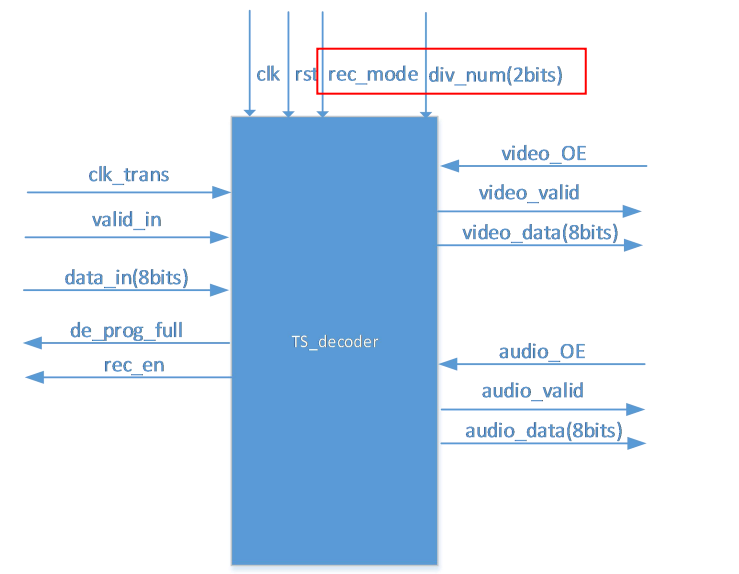

IP说明

其中，需要注意的是rec_mode和div_num端口，这2个端口都将在SDK中由寄存器配置，从而控制IP的接收模式以及同步时钟。另外，rst复位端口也不仅可以硬件复位，还可以通过寄存器软件复位，这样的好处在于：1，有些板子没有复位按钮，这样我们可以通过软件来复位；2，这样每次跑软件时，硬件也同时复位，避免因为上次操作时的数据残留导致错误。

IP创建补充说明

关于用户IP的创建流程，已经在之前的博客中有了详细的说明，这里只补充说明一下一些不同的步骤。

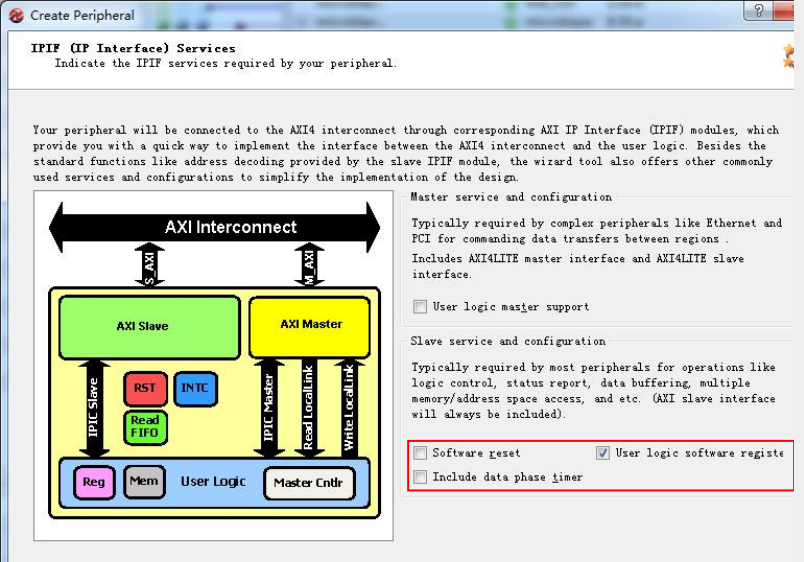

首先，由于我们需要用寄存器来配置一些端口。因此在下面的界面我们需要选择User logic software register. 而其他2个不用选，对于Software reset, 选择后硬件上好像没什么区别，只是软件上多了一个复位函数。但这里我们还是通过User logic software register连接到硬件复位端口来执行复位操作。

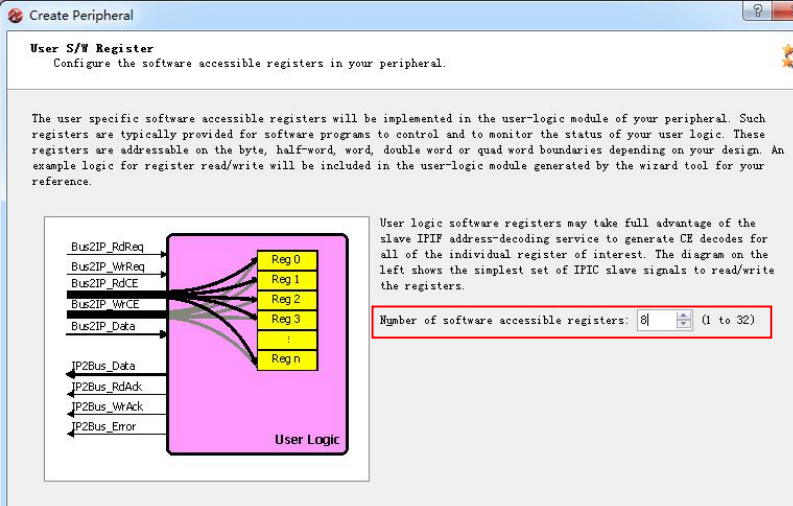

在下面的界面中填写需要的寄存器数量，本IP只需要2个寄存器，但是为了以后方便IP的修改，建议多创建几个寄存器，比如我这里填写的是8，多余的作为保留寄存器。甚至对于纯硬件IP，也还是设置几个寄存器，以便日后的修改。

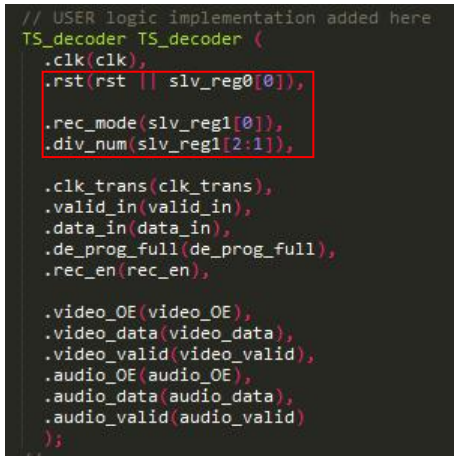

接着有所区别的就是user_logic.v的修改。主要在于IP的实例化与寄存器的连接。

可以看到，rst连接到slv_reg[0], 则当在slv_reg[0]中写入1时，将会执行IP复位操作。

rec_mode->slv_reg1[0], div_num->slv_reg1[2:1], 则可以通过向slv_reg1中写入不同值来控制IP的接收模式以及同步时钟频率。

chipscope添加

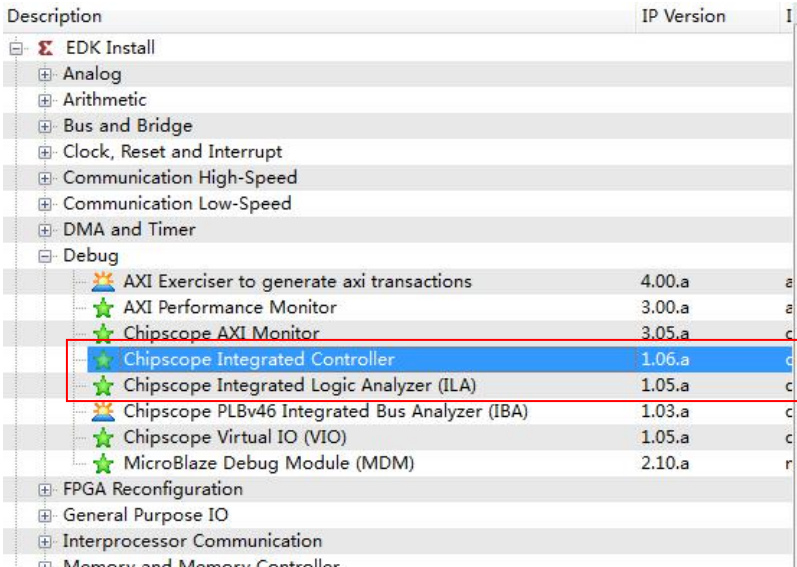

要添加chipscope, 需要添加2个IP，一个是icon, 一个是ila, 如下：

其中，icon的control0与ila的CHIPSCOPE_ILA_CONTROL相连接。

接着就是所需观测信号的连接，有多种方法：

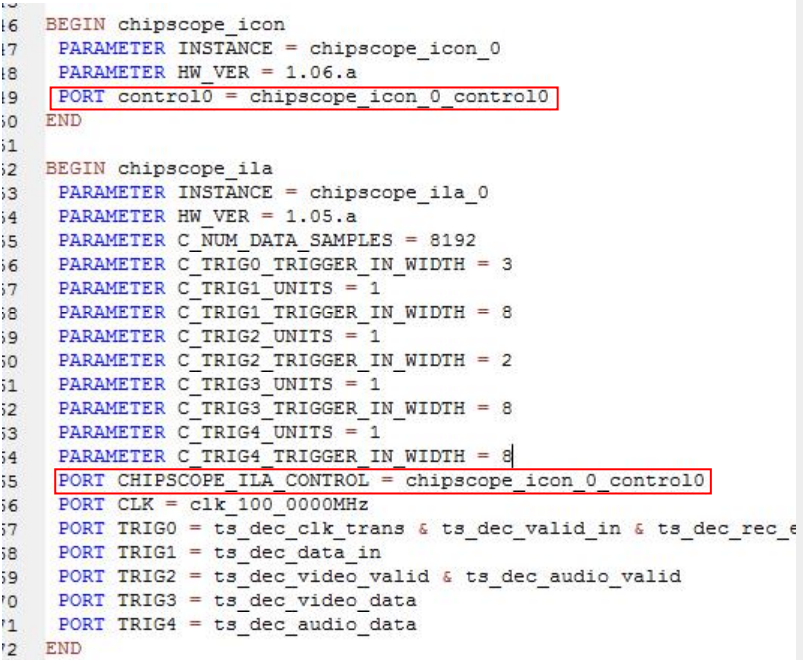

1，在mhs文件中按照图上格式编写相关信号的连接

2，在PORT界面进行信号连接（不推荐）

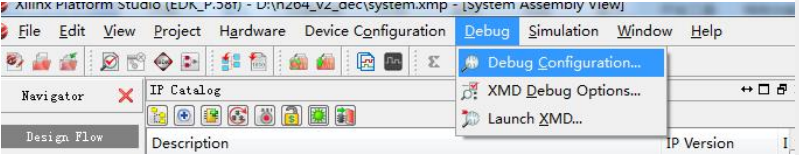

3，选择Debug->Debug Configuration

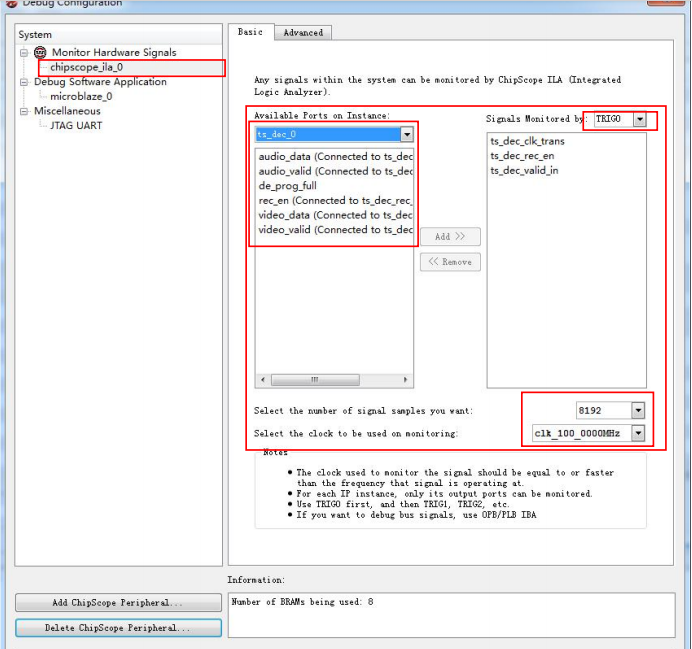

左侧选择chipscope_ila_0, 右侧可以选择IP，然后把信号添加到不同的触发端口。

SDK中的操作以及chipscope的使用将在下一篇文章中介绍
