在xilinx平台下，经常要进行基于AXI总线的IP开发。尤其是当要使用DDR时，仿真就存在很大的问题了。之前我们的解决办法是修改接口，然后连接到一个模拟DDR的寄存器组中。但这样做一方面频繁修改接口，相当麻烦；另一方面仿真行为与下板行为不完全一样，不方便找出bug。所以我就决定建立一个DDR AXI 仿真模型来用于AXI总线下的仿真。其思想和原来的方法一样，都是在testbench中建立一个寄存器组来模拟DDR。只不过不修改接口，而是直接用AXI总线的接口来进行行为模拟。

首先，我们先来了解下AXI总线的主要接口与行为：

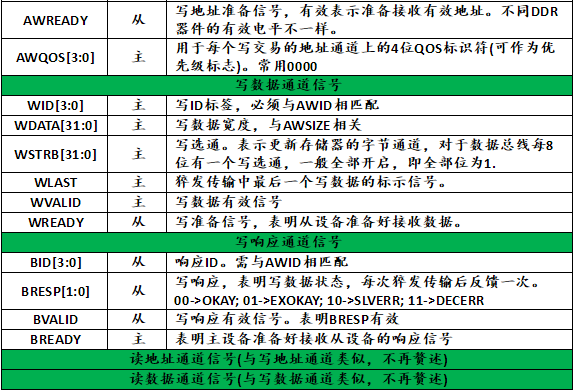

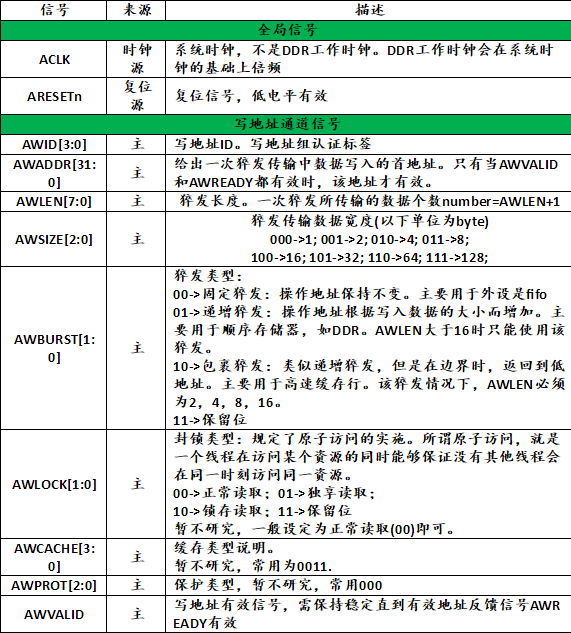

AXI总线信号说明：

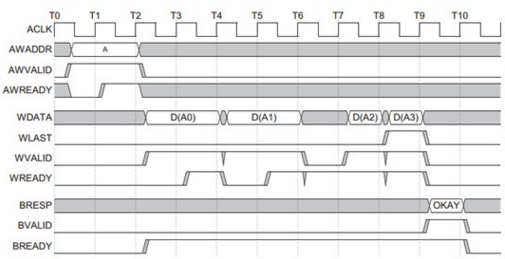

写数据信号图

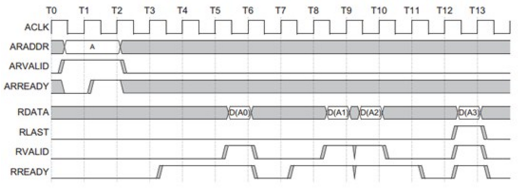

读数据信号图

在了解了AXI总线的接口与行为后，下面我将对我的代码做出解释(代码文件见附件)：

1，本demo设计了3个写通道，3个读通道。可根据需要按类似模式修改相关参数和状态机

2，由于ddr反馈的ready信号可能是高有效，也可能是低有效。根据实际情况，若是高有效，则相应flag置1，否则置0；

3，设置一个寄存器组，起到DDR作用。在testbench中，寄存器组大小不受限制

4，对ddr_mem进行初始化，瞬间完成。

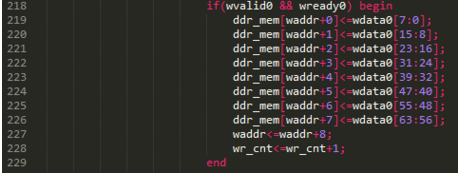

5，这也是需要根据实际情况修改的地方。根据写入宽度，按类似形式增减。下图显示的是每次写入64位。

然后就可以愉快的仿真测试啦！

tb_axi_ddr.rar
