在上篇，我们给出了EDK下IP创建部分的说明。然而此时IP还只是一个空壳，我们接下来就将把我们的ise工程封进去。

(接上篇)

步骤二：修改及添加相关文件

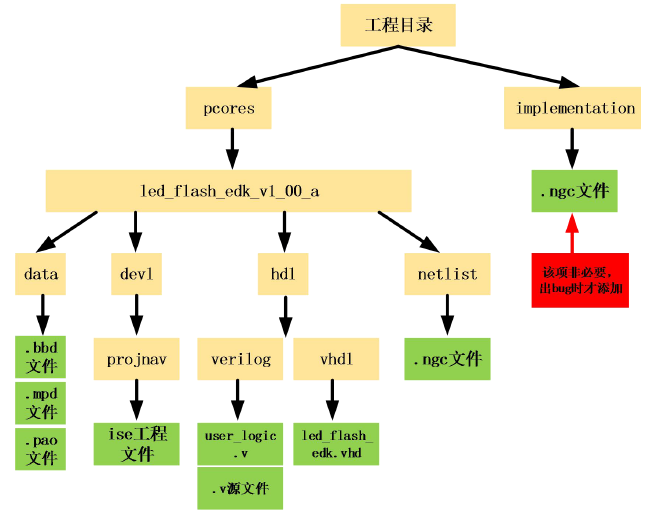

文件结构图：

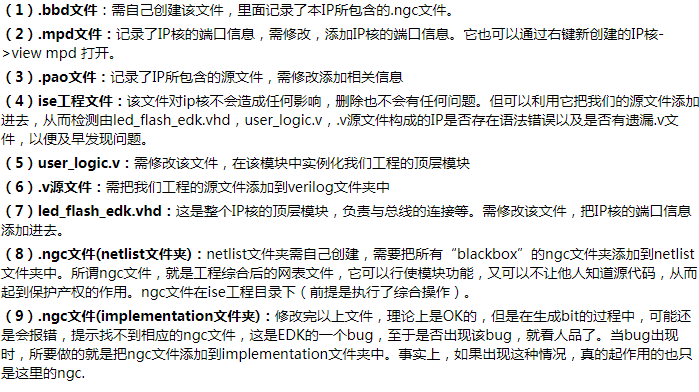

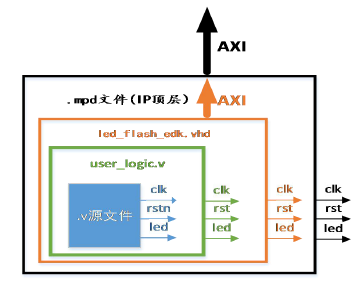

在修改以上文件以前，我们需要明白.mpd文件，led_flash_edk.vhd，user_logic.v，以及.v源文件之间的关系，才更能明白修改的要求与含义：

文件修改与添加：

1，.mpd文件,led_flash_edk.vhd，user_logic.v，的修改

这三个文件是固定的，不受上面提到的两种情况的影响，在这先修改这3个文件。

（1）user_logic.v的修改

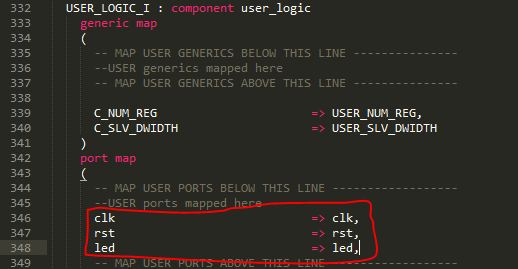

（2）led_flash_edk.vhd

（3）.mpd文件的修改

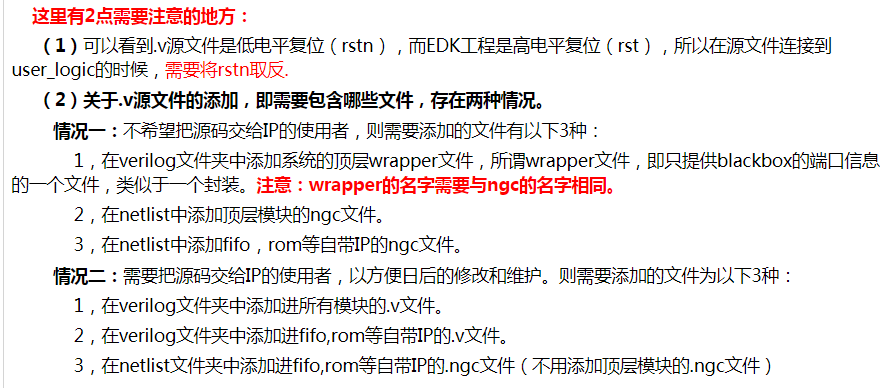

这里就涉及到前面所提到的两种情况了，这里将分情况讨论

情况一：只添加系统的wrapper文件，及其.ngc文件

（1）wrapp文件的添加：

将顶层文件（led_top.v)复制到verilog文件夹中，并修改该文件，只保留端口信息：

（2）.ngc文件的添加

首先先创建一个netlist文件夹，位置在文件结构图中有描述。

因为.v源文件只有一个顶层模块，此时顶层模块就是一个“黑盒”了，这就需要把顶层模块的.ngc文件添加到netlist。

注意：还需要把fifo, rom等自带IP的ngc文件也添加到netlist文件夹。ngc文件在相应IP的文件夹下。

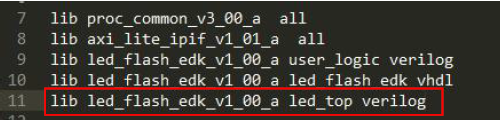

（3）.pao文件的修改

.pao文件即描述了IP所包含的源文件，由于刚添加了led_top.v，因此添加信息如下：

（4）.bbd文件的创建

.bbd则描述了IP所包含的.ngc文件，该文件不存在，需自己创建一个“IP名.bbd”的文件。

这里创建一个“led_flash_edk_v2_1_0.bbd”的文件，里面加入信息如下：

情况二：添加所有.v文件

（1）.v源文件的添加

把所有的.v文件（包括用到的fifo的.v文件）放到verilog文件夹中。verilog此时应包含如下文件：

user_logic.v

led_top.v

led_flash.v

clk_gen.v

led_fifo.v (fifo的.v文件，在生成的ip核目录下)

（2）.ngc文件的添加

这里“黑盒”就不再是led_top了，因此不需要加入led_top的.ngc文件。现在黑盒是“led_fifo”，因此只需要加入led_fifo的.ngc文件

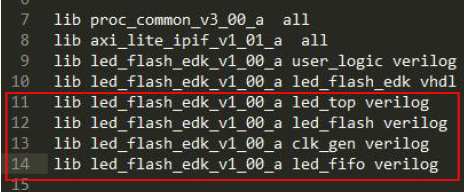

（3）.pao文件的修改

（4）.bbd文件的创建

3，语法检查

本操作可以检查hdl文件夹下的文件是否存在语法错误，不过对其余文件无能为力。其余文件只能通过xps来判断是否存在错误了。

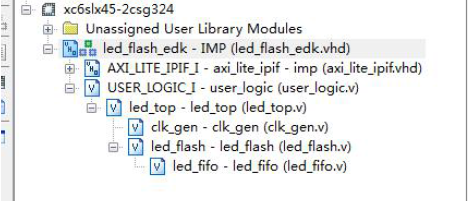

打开devl->projnav下的ise工程，把verilog下的文件添加到工程里，然后检查语法，看是否发生错误

以上，文件的添加及修改完毕。点击xps工具栏project->rescan user repositories，使改变生效，如果相关文件存在错误，控制台会给出信息（如果工程较大，则给出信息的时间会较久）。

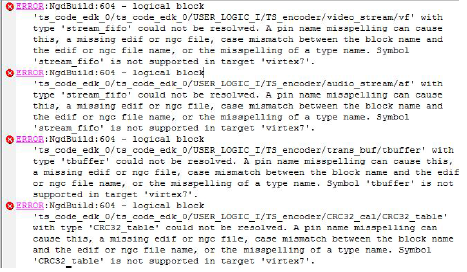

最后如果出现下面的错误，这就是前面所说的bug，就需要把上面提到的.ngc文件放到EDK工程目录下的implementation文件夹下。

补充说明：如果遇到上述问题，在.mpd文件中加入如下语句也可解决

到了这步，IP就创建成功了，可以成功产生相关硬件文件了（有时edk会出现文件没更新的情况，这时候就需要看文件的更改时间来判断改变是否生效了）
