前面的博文（请参考http://blog.chinaaet.com/detail/37142）里，我们已经学习了如何把Vivado HLS生成的IP用于Vivado IPI集成开发流程里。作为面向IP的设计流程的一部分，我们生成的IP自然也可以作为ZYNQ SOC中PS的一个外设进行使用，这里我们就来看一下是如何使用的。

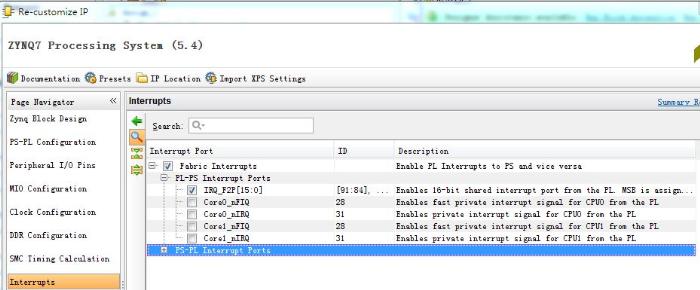

首先，按照前面博文的流程，用Vivado HLS新建一个IP工程（主要用途是从PL向PS发送中断请求），并导出为IP Catalog类型的IP，然后新建Vivado的RTL工程，把刚刚生成的IP导出到Vivado IPI中，然后新建模块设计，把刚刚导入的IP以及一个PS的IP拖入模块设计文件中，其中PS部分的配置如图1所示。

图1 PS部分的中断配置

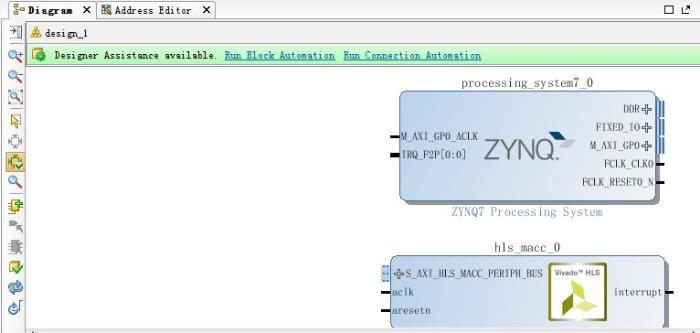

在模块设计文件中有PS相关的IP出现时，IPI会出现自动连接的提示，如图2所示。

图2自动连接的提示

点击图2中的Run Connection Automation，Vivado IPI便可帮助我们智能地完成连续工作，点击Run Block Automation，则会把相关的外设端口进行连接，连续配置的结果如图3所示。

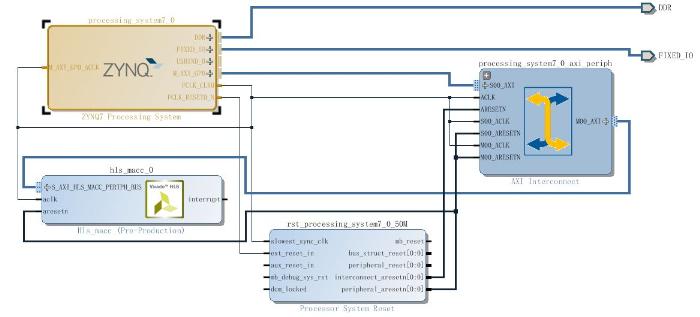

图3自动连线的配置结果

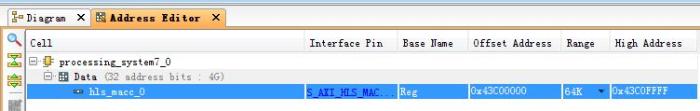

然后确认我们在HLS生成并导入IPI的IP作为PS的外设，已经分配了相应的内存空间，如图4所示。

图4 PS的外设分配的地址

然后按照上一博文里同样的方法，依次完成验证设计、生成输出文件、产生HDL打包文件的步骤，全部完成之后点击Vivado设计流程管理中Program and Debug下面的Generate Bitstream，把Vivado工程编译为比特流文件。

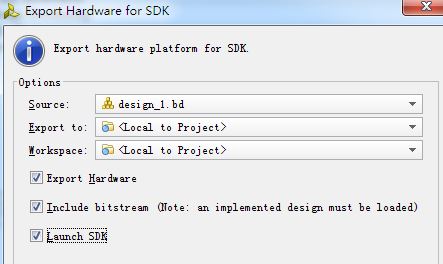

接下来就可以把PL中实现的IP导入SDK中，作为PS的一个外设进行开发配置了。点击Vivado菜单栏上的File---Export---Export Hardware for SDK，选择导出包含比特流文件的IP到SDK中，如图5所示。

图5导出硬件配置到SDK中

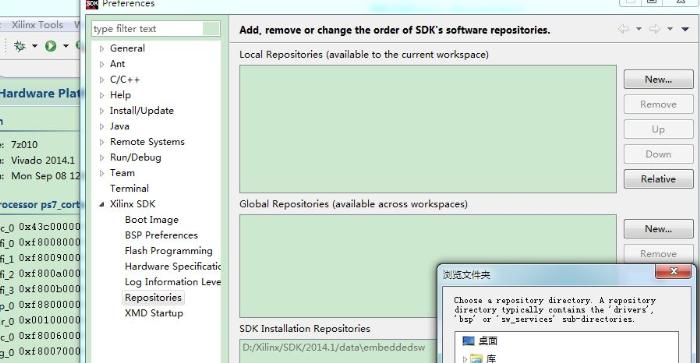

接下来还要做的一个步骤是把Vivado HLS中生成的IP信息也加入到SDK的“IP仓库”中，点击SDK工具栏Xilinx Tools下面的Reference，切换到Repositories进行配置，如图6所示。

图6配置SDK中的IP路径

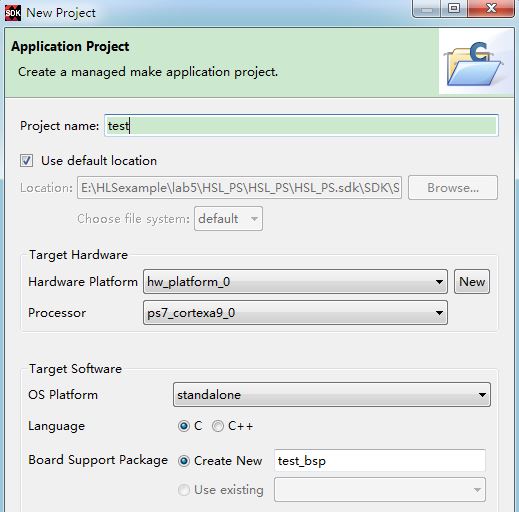

然后点击SDK工具栏的File---New---Application Project，新建一个SDK测试工程，如图7所示，工程的模版则可以使用“hello world”之类的，方便我们进行快速的测试。

图7新建SDK测试工程

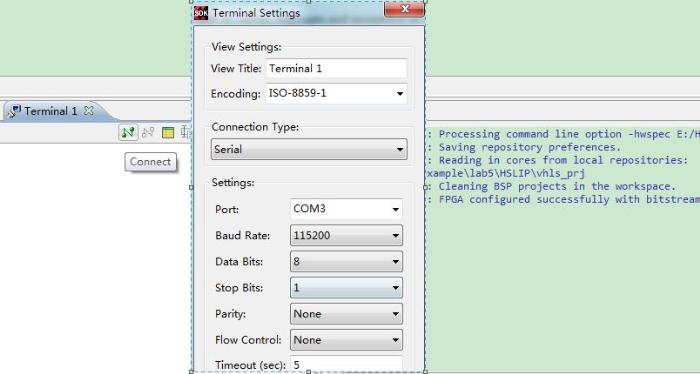

点击SDK菜单栏Xilinx Tools下面的Program FPGA，把基于“hello world”模版创建的简单工程先烧写到FPGA中，然后点击SDK窗口中Terminal下面的connection，配置一个串口连接，如图8所示。

图8配置SDK中终端的连接

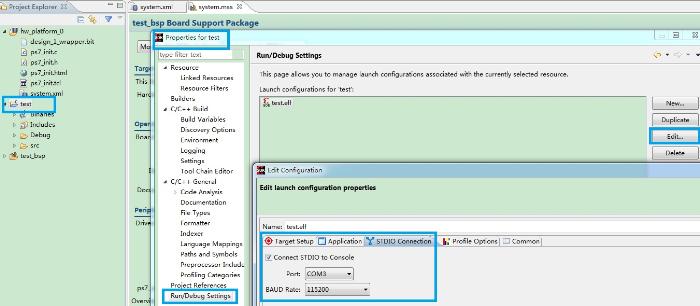

然后还需要配置串口的调试功能，才能把在调试功能中使用窗口，配置方法为在图7中新建的工程上点击右键，选择其属性，如图9所示。

图9配置串口的调试

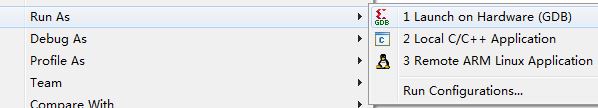

然后在图9中所示test工程上点击右键，选择在硬件上运行程序，如图10所示。

图10运行程序

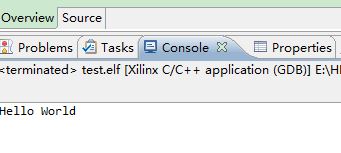

此时在SDK中的控制台里，程序的运行结果便通过串口发生上来了，如图11所示。

图11运行结果

在“hello world”模版上创建的工程已经能够正确运行了，说明我们的硬件配置等都是正确的。接下来便是在SDK中进行和我们的外设有关的编程，对其进行控制了。因为这里用的IP生成的外设实际是在Vivado HLS中的C代码生成的，所以这里的测试思路是把同样的C代码也放入SDK的这个工程里，然后把外设的运算结果和C代码直接运行的结果进行对比。用图10同样的方法运行代码，运行结果如图12所示。

图12运行结果
