【原创】如何快速在Vivado IPI中使用HLS生成的IP

发表于 2014/9/1 22:06:06 阅读（13689）

我们在Vivado HLS中用高层次综合来快速地产生可综合的代码，最终的目的还是把它与其它的模块、IP等进行相连，以实现一个更加复杂的设计，所以在本博文中，我们就来学习一下，如何把Vivado集成开发环境的IPI中使用HLS中生成的IP。

首先，在Vivado HLS中新建工程，或者基于现有的工程，把代码综合为IP Catalog。

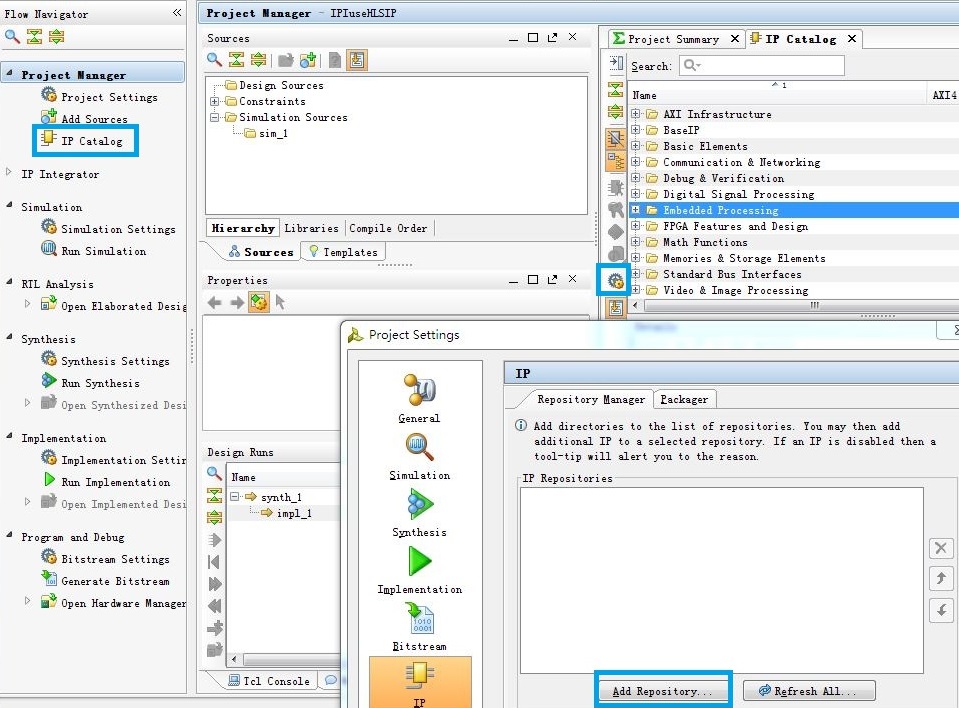

然后，新建一个Vivado的RTL工程，先不指定工程文件，并选择开发板为MicroZed。工程建立之后，选择工程管理器中点击IP Catalog，在弹出的IP Catalog中点击右键，或者直接点击齿轮形状的设置按钮，打开IP的设置，然后点击Add Repository，把我们自己建立的IP导入Vivado IPI的IP“仓库”中，如图1所示。

图1添加IP

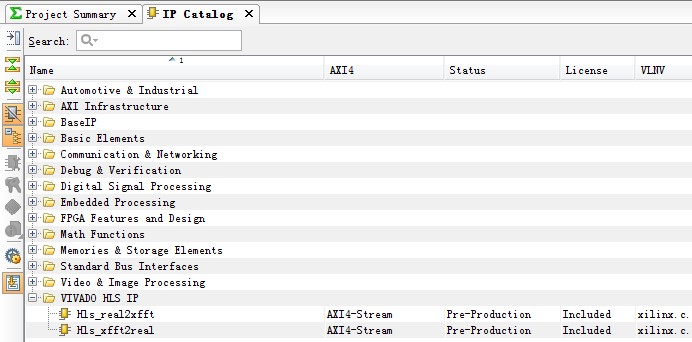

找到Vivado HLS在导出到IP Catalog后产生的.zip文件，点击确定，则在Vivado的IPI中就可以看到我们自定义的IP了，如图2所示。

图2加入IPI“仓库”的IP

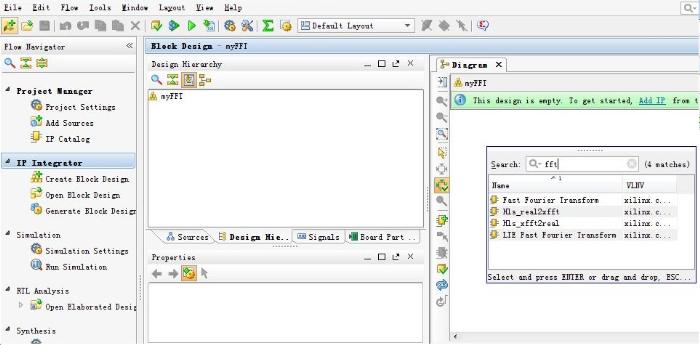

接下来，我们就可以在Vivado IPI中例化一个我们从HLS中生成的IP了。点击Vivado工程管理器中，IP Integrator下面的“Create Block Design”，然后点击ok，完成一个模块文件的设计。因为新的设计模块文件中还没有任何IP，所以Vivado会提醒我们添加IP。点击IP，并输入关键字FFT，此时包含FFT的IP被列举出来，如图3所示，其中，中间两个为我们在Vivado HLS中导出的IP。

图3包含fft的IP

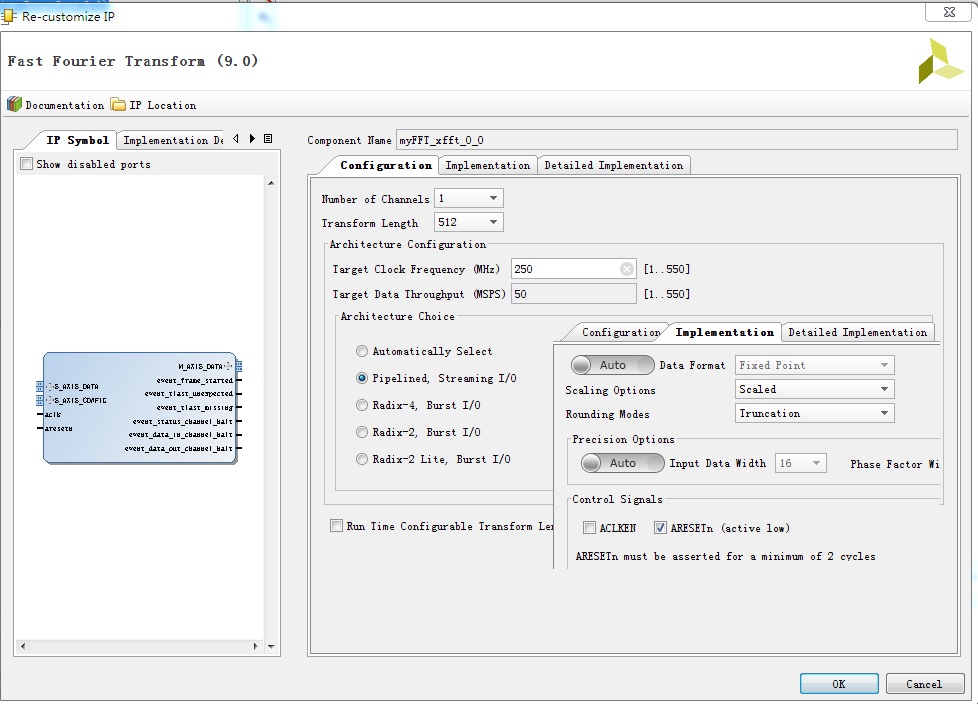

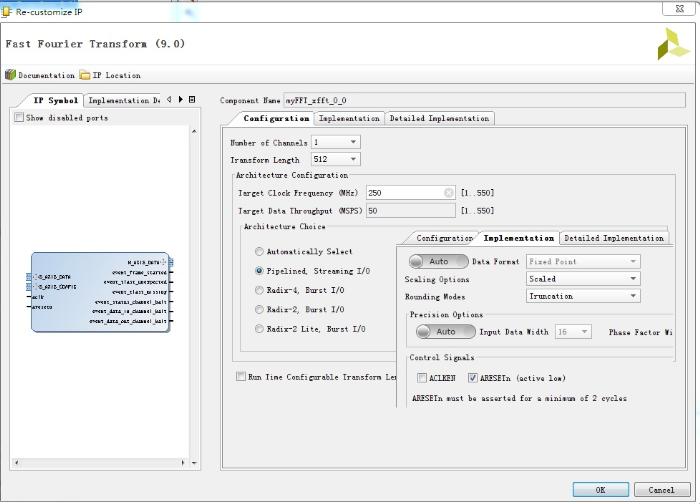

然后例化Vivado自带的IP。双击图3中的Fast Fourier Transform，或者把它拖拽到模块文件的视图中，等待片刻之后，该IP的一个例化被加入到IP模块设计文件的视图中。然后双击例化之后的IP模块，打开它的配置，如图4所示。

图4 Vivado自带FFT IP的配置

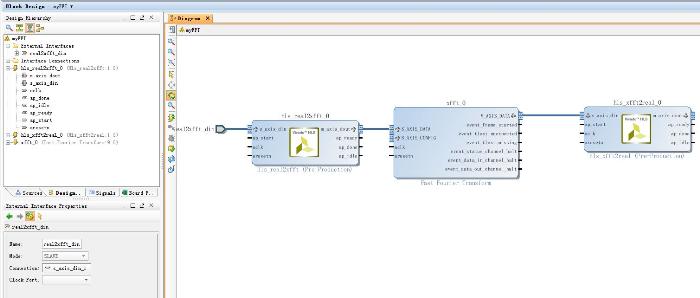

然后在图3包含的fft的中，把我们自定义的两个IP也加入到模块文件中。在完成了以上3个IP的例化之后，把它们的AXI4数据端相连，如图5所示。

图5 IP之间的连线

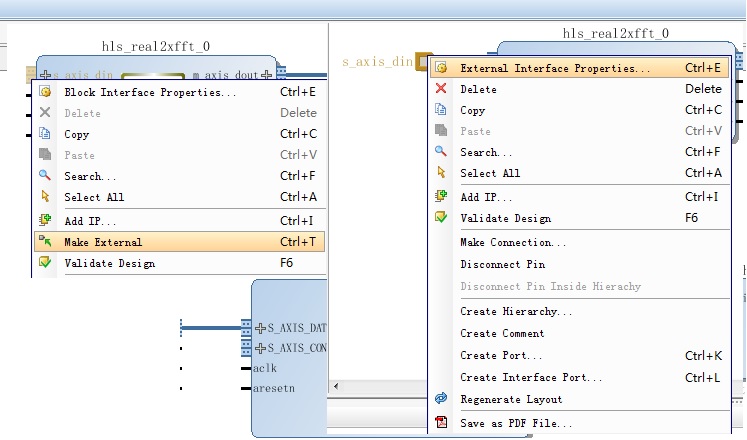

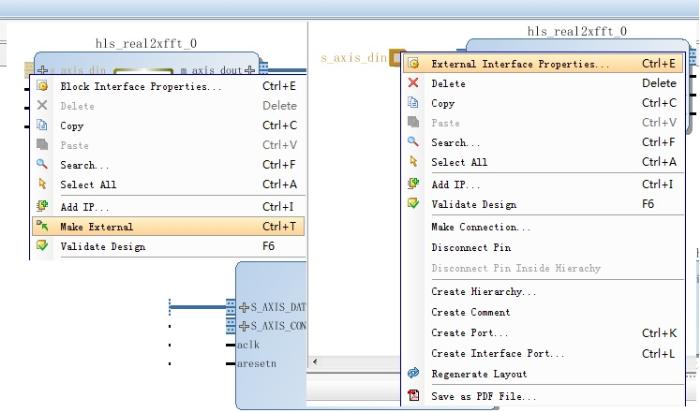

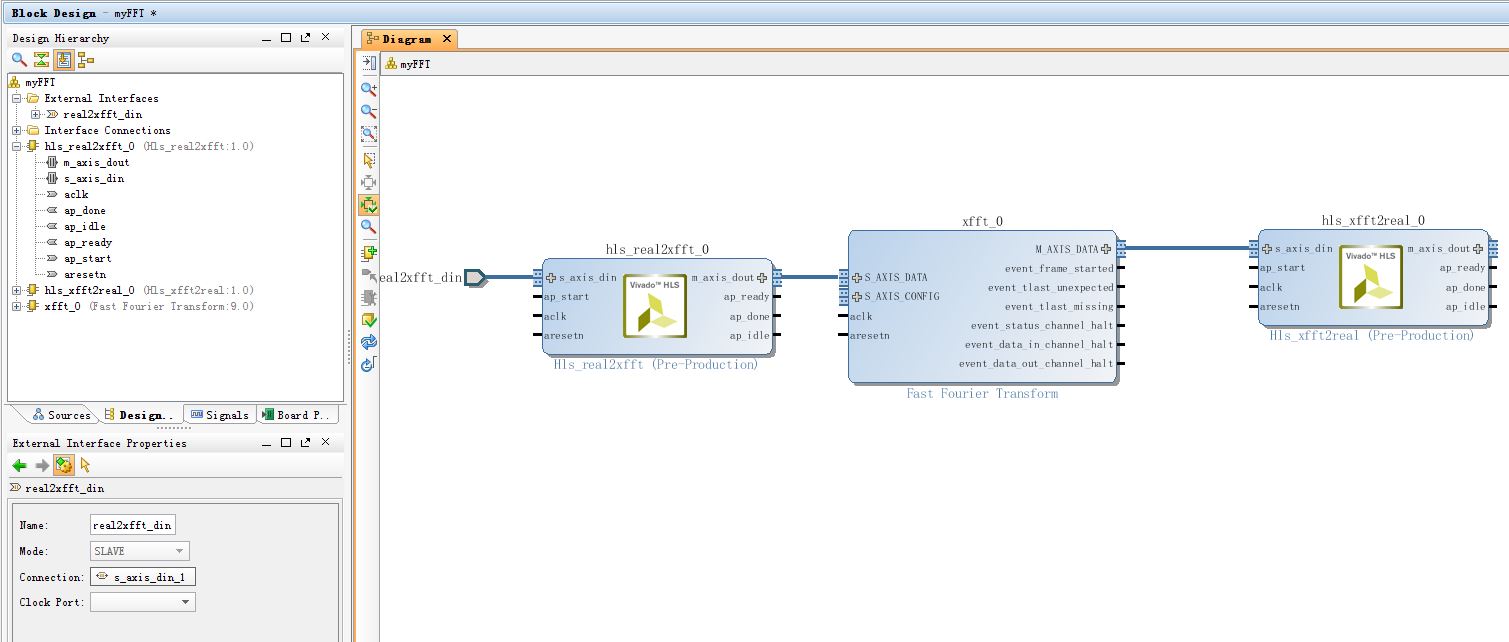

在第一个模块的s_axis_din上面点击右键，选择Make External，然后在生成的端口上点击右键，选择External Interface Property，更改它的名字，如图6所示。

图6更改IP的端口配置

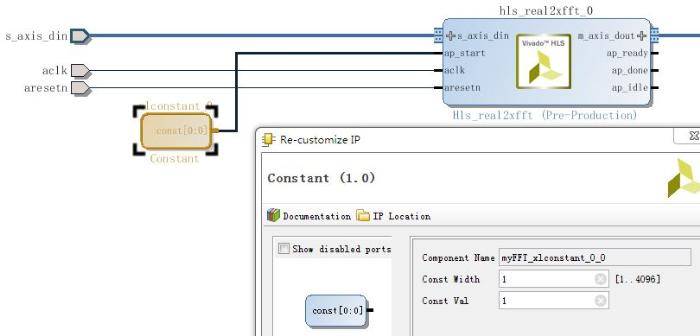

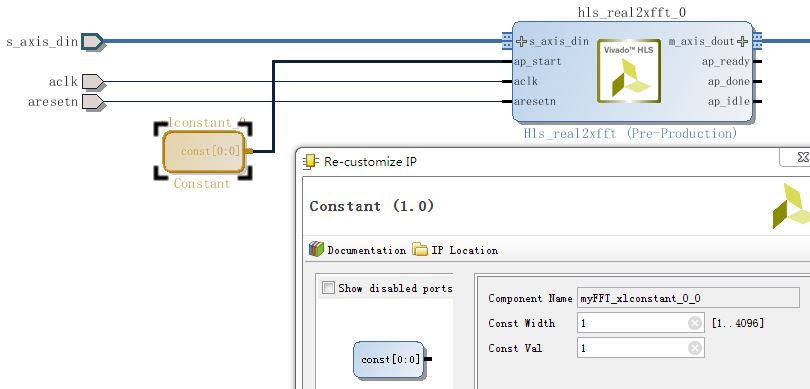

按照同样的方法，把Hls_real2xfftIP模块的aclk端口和aresetn端口都设为外部端口，在该IP的ap_start端口上则点击右键，选择Add IP，添加一个Constant IP，即接口信号为常数，如图7所示。

图7添加常数IP到端口

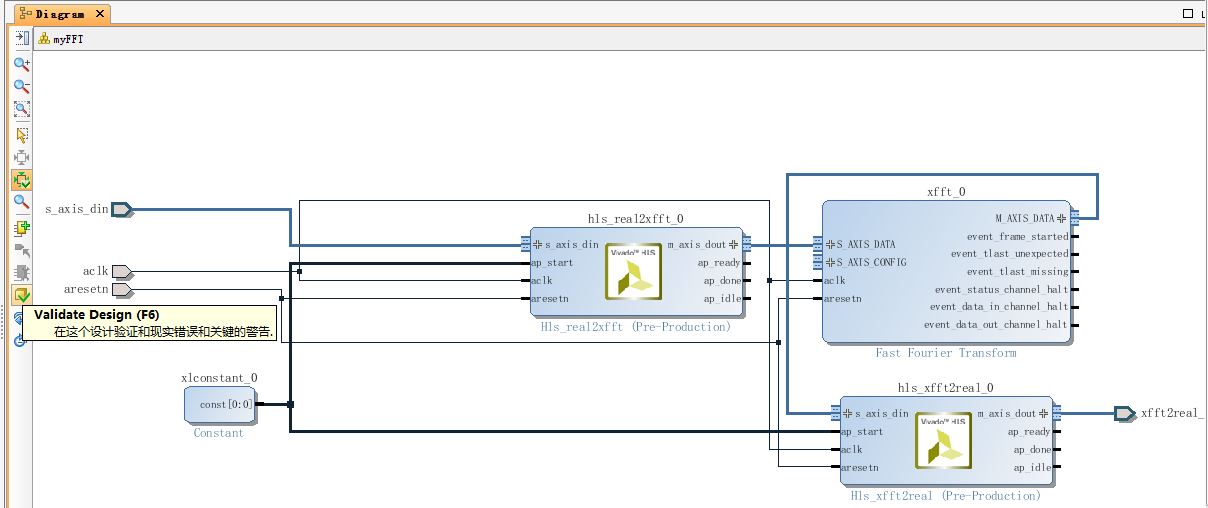

同理，把Hls_xfft2real模块的ap_start也连接到图7中创建的Constant模块上，并把FFT和Hls_xfft2real模块的aclk都连接到第一个IP的aclk连线上，它们的aresetn则都连接到第一个IP的aresetn连线上，最后则配置输出端口，把Hls_xfft2real的输出数据端口配置为外部连接端口，并重命名，最终的连续如图8所示。

图8最终连线

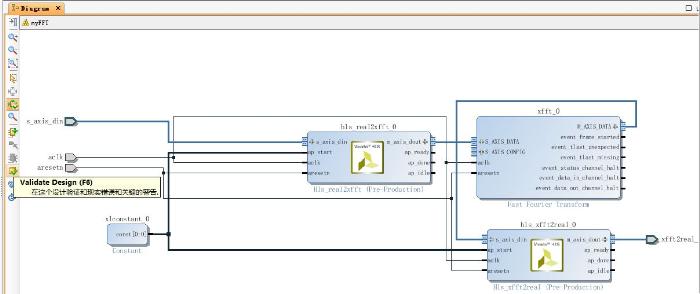

然后点击图8中的Validate Design，让Vivado自动进行设计的有效性验证，无误之后点击Vivado菜单栏的File---Save Block Design，保存我们的模块设计文件。

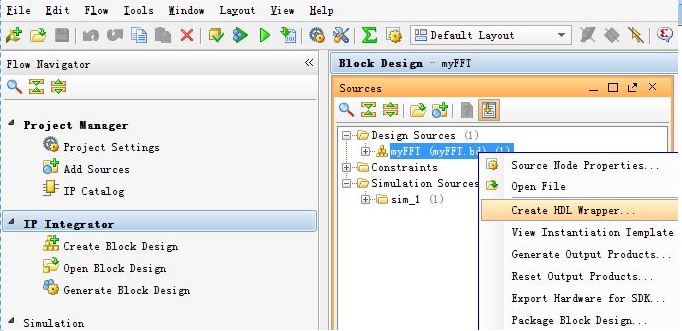

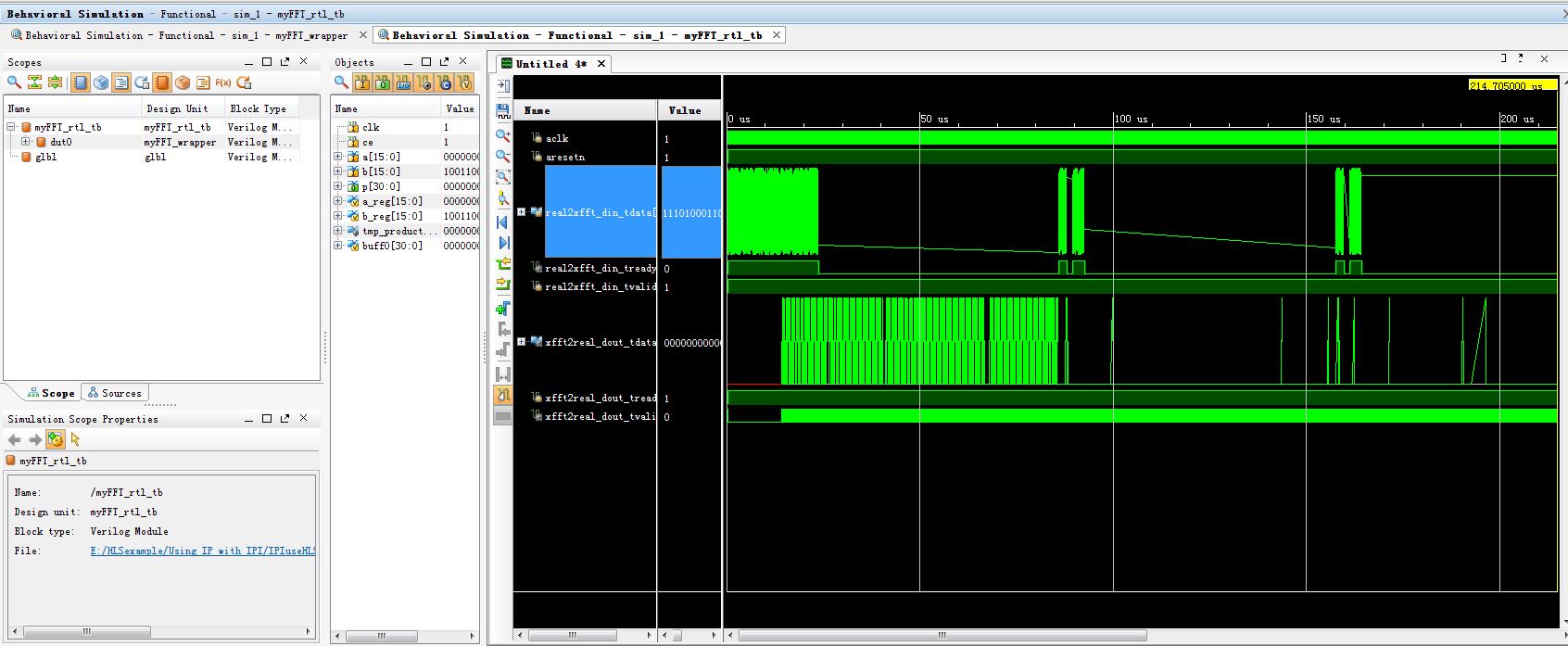

既然在Vivado IPI中的IP配置已经完成，接下来就可以产生HDL文件，让Vivado自动把相关的IP打包例化了。首先点击Vivado设计流程管理器中，IP Integrator下面的Generate Block Design，从而把图形化的IP设计文件导出为Vivado源程序，然后在生成的.bd文件上点击右键，选择Create HDL Wrapper，从而产生HDL打包文件，如图9所示。
