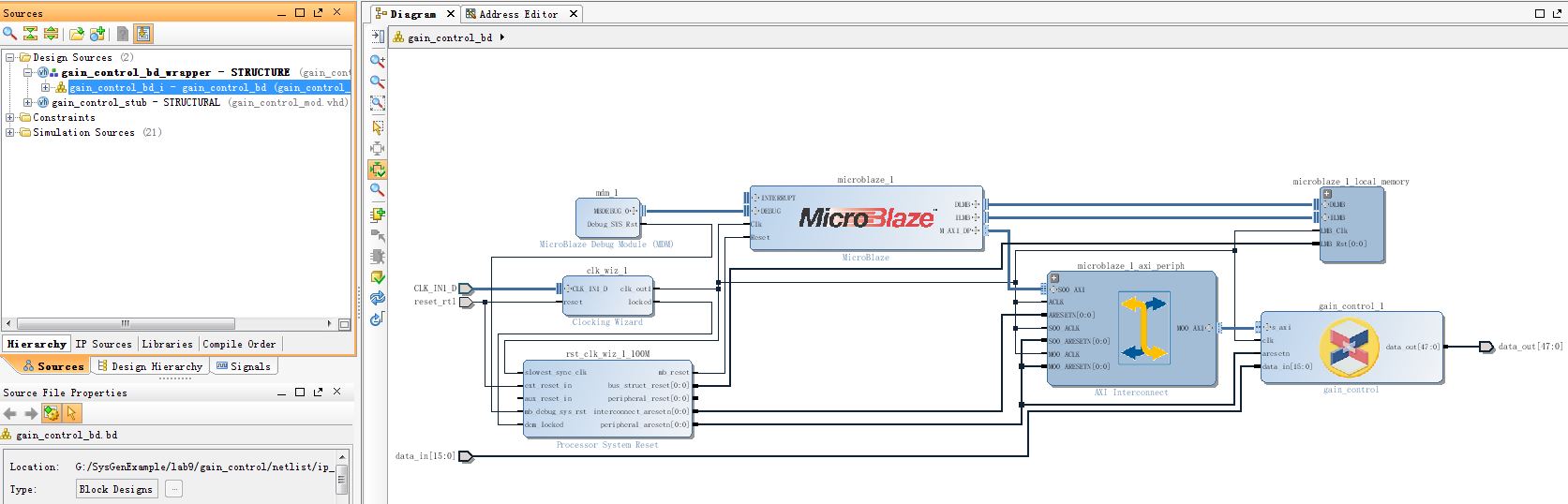

在MicroBlaze连接了一个外部用HDL书写的IP时，如何验证其功能的正确是非常重要的问题，所以我们来看看在Vivado中是如何对此进行仿真验证的。首先新建一个工程，如图1所示，这里引用的IP是以前自定义的一个（打包方法可以用HDL写然后封装，也可以用system generator生成，请参考http://blog.chinaaet.com/detail/35987），在这里把它做为MicroBlaze的一个外设。

图1新建工程

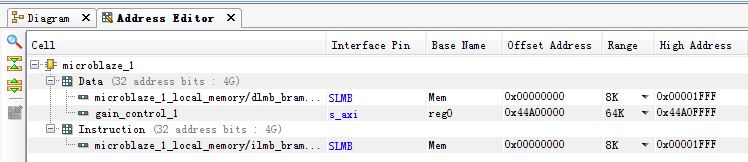

点击图1中的Address Editor，可以看到自定义IP模块的地址分配，如图2所示。

图2 IP模块的地址分配

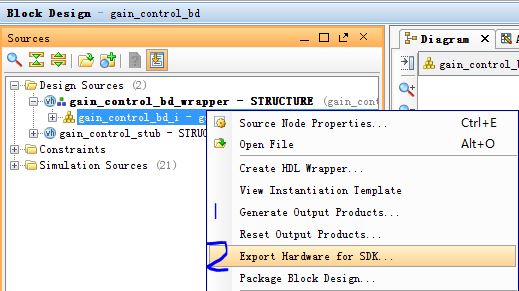

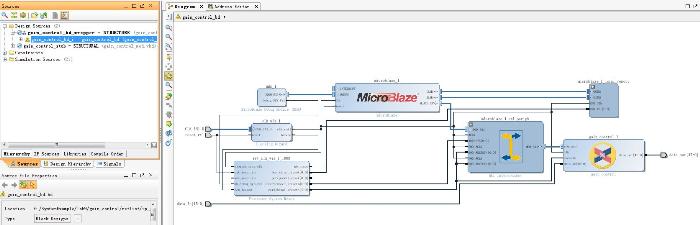

因为我们在IP设计时使用的是16位宽的地址线，所以我们从图2中看到Vivado IPI里已经自动为它分配了64K的地址空间。然后在图76中的设计文件上点击右键，先完成Generate output products，然后选择Export Hardware for SDK，如图3所示，然后我们的设计文件就被导入SDK中了。（注意：一定要保持图1中Vivado IPI的打开才能自动打开SDK）

图3导出到SDK

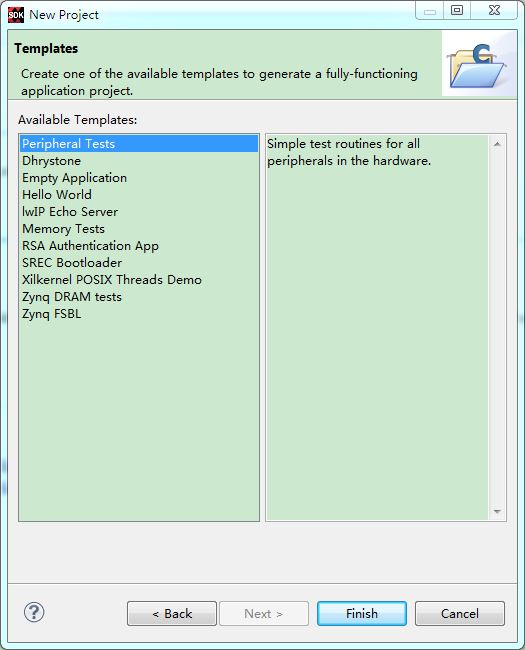

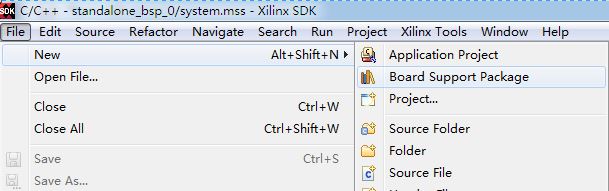

接下来我们要把它导入SDK进行功能验证。进入SDK之后，首先新建一个BSP，然后再新建一个简单的应用程序Application Project，如图4所示。

图4 SDK中建立BSP与用户自定义工程

用户自定义的工程可以是一个外设测试程序（peripheral test），目前我们的设计文件里只有一个外设，即我们自定义的IP。然后我们打开测试程序中的xparameters.h，可以看到其中定义的我们所生成的IP的地址和Vivado IPI中分配的是一致的：

/* Definitions for peripheral GAIN_CONTROL_1 */

#defineXPAR_GAIN_CONTROL_1_BASEADDR 0x44A00000

#defineXPAR_GAIN_CONTROL_1_HIGHADDR 0x44A0FFFF

然后我们在生成的测试工程的主程序里加入如下的代码（加粗斜体为修改部分，无修改部分则基本未列出）：

#include"xil_io.h"

int main()

{

Xil_ICacheEnable();

Xil_DCacheEnable();

//

inti;

for(i=0; i>-1;i++)

{

Xil_Out32(XPAR_GAIN_CONTROL_1_BASEADDR,i);

}

点击SDK中的保存并退出，此时SDK的可执行ELF文件会被自动生成，然后回到Vivado开发环境。

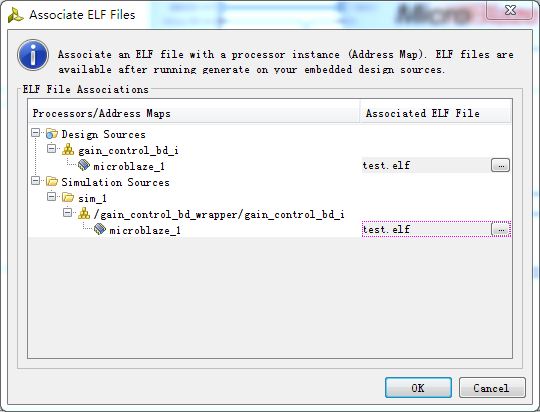

在图1中的设计文件上点击右键，首先再执行一遍Generate output products，然后选择Associate ELF Files，选择生成的ELF文件，例如我们的工程名是test，就选择其编译结果test.elf，如图5所示。

图5选择elf

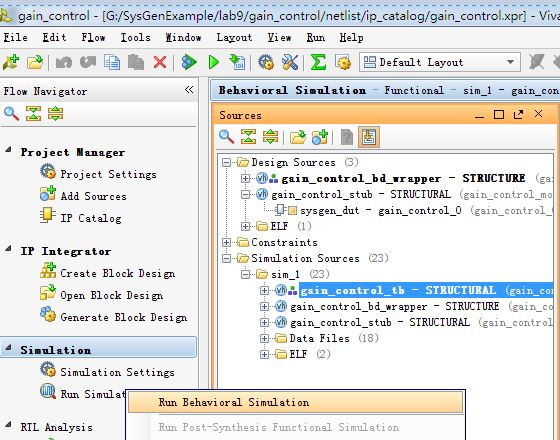

然后在Vivado项目管理器中选择顶层文件，再运行行为仿真，如图6所示。

图6运行行为仿真

此时Vivado会编译所有的IP（需要等待一些时间），其中包括我们在SDK中写的程序。然后在Vivado的TCL console里输入下面的命令（因为不是用测试脚本写的，所以用tcl命令），就可以把复位信号、时钟信号和输入送给仿真程序，运行仿真了：

add_force reset_rtl {1 0ns} {0 100ns}

#Setup Clock

add_force CLK_IN1_D_clk_n {1 0ns} {0 5ns} -repeat_every 10ns

add_force CLK_IN1_D_clk_p {0 0ns} {1 5ns} -repeat_every 10ns

#Set Data In to 1

add_force data_in {0 0ns} {1 100ns}

run 50000 ns

仿真结果如图7所示。

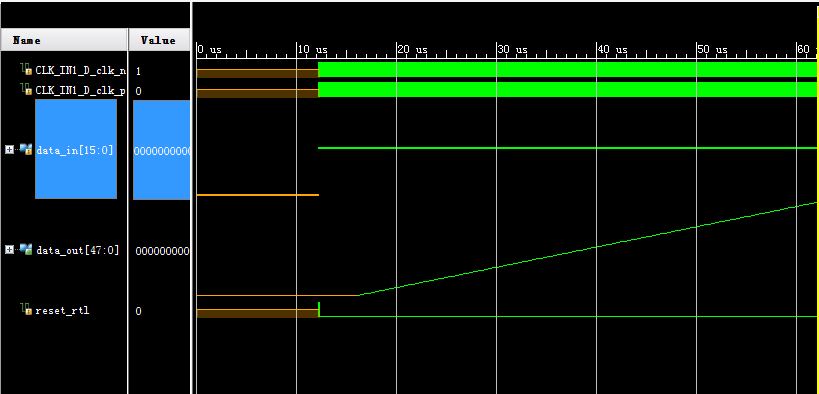

图7仿真结果
