【原创】TI C2833x介绍---ePWM（20）
0赞
发表于 2013/7/27 11:12:41
阅读（2554）
上次提到了一些EPwmxRegs.DBCTL各个位的含义，这次补上最后的两个位。
1-0: 输出模式的配置：
00 =禁止模式，即死区模块被旁路掉了（和把死区寄存器的值设为0一样的效果）
01 = ePWMxA管脚上的脉冲无变化（不延时），ePWMxB管脚上的脉冲在其下降沿被延时（死区时间）。
10 = ePWMxA管脚上的脉冲在其上升沿被延时，ePWMxB管脚上的脉冲无变化（不延时）。
11 = ePWMxA和ePWMxB管脚上的脉冲在其上升沿和下降沿都被延时（即全功能的死区模式）
虽然死区子模块支持各种死区配置方案，但根据实际的需求，有些可能并不常用，所以在下面的表中总结出了一些典型的死区配置方案，这些方案默认使用DBCTL[IN_MODE]位选择ePWMxA作为上升沿及下降沿的输入源。其它死区模式可通过改变输入信号源（例如ePWMxB）来实现。
典型死区配置方案
模式 |
模式描述 |
DBCTL[POLSEL] S3 S2 |
DBCTL[OUT_MODE] S3 S2 |
1 |
ePWMxA、ePWMxB的脉冲直接通过（无延时） |
x x |
0 0 |
2 |
高电平有效，互补输出（AHC） |
1 0 |
1 1 |
3 |
低电平有效，互补输出（ALC） |
0 1 |
1 1 |
4 |
高电平有效（AH） |
0 0 |
1 1 |
5 |
低电平有效（AL） |
1 1 |
1 1 |
6 |
ePWMxA输出=ePWMxA输入（无延时） ePWMxB输出=带有下降沿延时的ePWMxB输入 |
0或1 0或1 |
0 1 |
7 |
ePWMxA输出=带有上升沿延时的ePWMxA输入 ePWMxB输出=ePWMxB输入（无延时） |
0或1 0或1 |
1 0 |

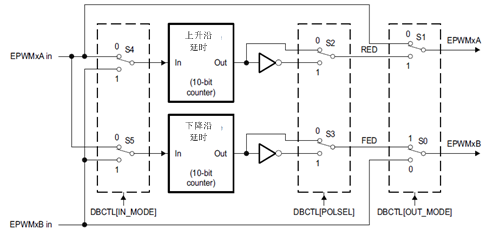

为了方便理解，还是把死区产生子模块的原理框图附在这里，对照上面的表格就更加容易理解了。
