【原创】TI C2833x介绍---ePWM(17)

0
阅读(4391)

上次提到在PWM变换器中需要插入死区时间,是因为器件关闭时存在拖尾效应,关闭的时间往往大于开通的时间,而PWM变换器又一般采用上下桥臂互补的状态,所以要用死区来避免直通造成的短路。

插入死区的方法一般有两种,第一种是控制开关器件驱动电路中的门极电阻(或者改变门极电容等),如图所示。门极电阻和门极上的寄生电容相当于组成了一个低通滤波电路,这样的话改变电阻就可以改变开通电路的时间常数,从而增加开关器件开通所用的时间,使得开通的时间大于关断时间,造成同样的死区效果。这种方法在设计门极驱动电路的时候就可以计算好,合适的话可以直接改变门极电阻。但是缺点也不少,一方面是要增加了额外的旁路二极管,造成了门极寄生电容和电感参数的改变;一方面是电阻的精度不高,且存在参数偏移等,另外电阻的值未必那么合适(如果选择固定规格电阻的话,无法做到可以选取任意值);另一方面是死区时间无法灵活改变。在早期PWM专用的驱动控制芯片较少的时候,这种方法还是有一定的应用场合的,而且那时候的开关频率因器件的限制也无法做很高,对门极驱动电路的计算参数不是特别敏感。

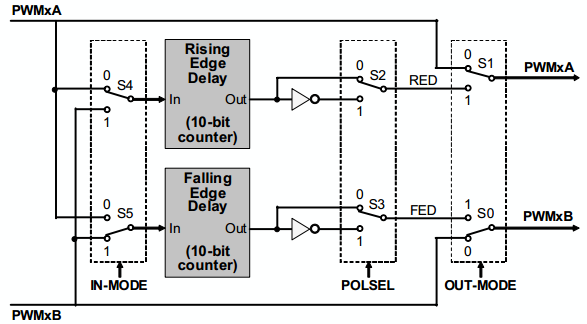

另一种方法则方便的多,就是直接改变脉冲的宽度,比如开通延时,关断正常的方法,就是直接对开通脉冲的上升沿(PWM正逻辑的情况下)进行延时,用触发器和计数器相配合很容易实现。ePWM死区电路的原理框图如图所示。
