就每个ePWM来说，可以分为以下十个主要的功能模块，其功能示意图如图1所示。

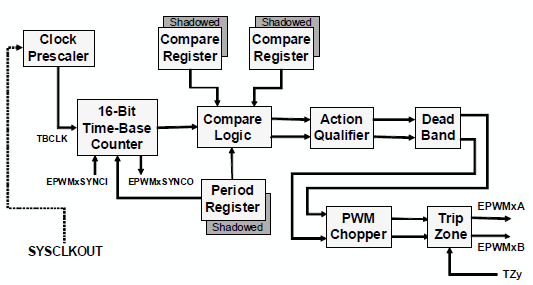

图1 ePWM功能示意

1. 时钟预定标：这个模块在28335大部分的外设中都有，其输入是SYSCLKOUT，预定标的作用是对SYSCLKOUT时钟信号进行分频，从而控制外设的时钟频率。其输出是TBCLK时钟信号，即每个ePWM模块的时间基准(time base，即TB)，它被ePWM外设的所有子模块使用，控制计数器的更新速率。

2. 16位的时间基准计数器(TBCTR)：16位的时基计数器，其输入有时基信号TBCLK，在ePWM之间用来同步的EPWMxSYNCI 信号，周期寄存器的值（即周期值），其输出有两个，一个是EPWMxSYNCO用来输出同步信号，另一个则是计数值与周期值比较的结果，并送入逻辑处理模块。

3. 比较逻辑处理：处理输入的比较结果，并生成相应的逻辑状态。

4. 动作限定模块(action qualifier)：判断逻辑的转换是否满足要求，并转换为对应的PWM开关状态，通常为EPWMxA和EPWMxB。

5. 死区模块：对PWM的开关变化加入死区时间，以防止变流器上下桥臂的开关管过流击穿损耗。死区通常有单边死区和双边死区，单边死区即只对开通开关管的脉冲施加死区，双边死区则对所有的脉冲变化加入死区时间，即延时开通，提前关断，这些都可以在死区模块的寄存器中进行配置。

6. PWM斩波环节(chopper)：这部分是可选的，通常用来产生高频PWM载波信号，在一般的逆变器中不需要用到，在高频的开关数字电源中作用很大。

7. 事件触发模块(trip zone)：主要是用来处理外部返回的故障信号的，例如在变频器过流时，保护电路返回的故障信号反馈到TZ模块，此时强制PWM管脚为高阻状态，则停止输出，并且可以运行设计的保护程序等。
