【原创】TI C2833x介绍---系统自带的ADC（15）

发表于 2013/2/28 5:49:04 阅读（5166）

采样精度的保证，除了ADC自身的指标要好，外部电路的设计抗干扰性好、带宽高以外，参考电压的选择也很关键，因为它也直接决定了ADC采样结果的转换精度。

默认情况下我们可以选择F28335的ADC自带的片内参考电压作为ADC转换的基准电压，其温度稳定度可以达到~50 PPM/°C。如果不满足要求的话，我们也可以根据需要，通过配置ADCREFSEL寄存器来选择片外参考电压作为基准电压。片外参考电压连接到ADCREFIN引脚上，可选2.048V、1.5V或1.024V。但是无论选择哪种外部参考电压值，ADC采样模块本身的电气特性都限制了ADC输入通道的电压范围只能在0-3V，超过范围则极有可能损坏ADC模块甚至是整个DSP模块（因为CMOS电路过压之后的雪崩击穿会导致芯片永久损坏）。

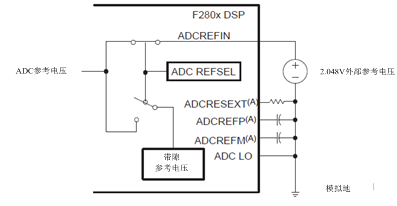

如果选择内部参考电压作为转换的基准电压，则ADCREFIN引脚可配置为连接到外部电压、悬空或接地三种模式。而在使用外部参考电压时，无论选择哪种模式，外部引脚ADCRESEXT、ADCREFP及ADCREFM的连接情况都相同。如图1所示为外部参考电压为2.048V时的连接情况。
