任务：使用vivado自带IP和创建IP

目的：学会使用Vivadao相关的IP组件

步骤：

1.使用自带IP

工程创建好之后，选择IP Catalog。软件就会列出自带的，自带的IP核有很多种，选择自己需要的，可以直接查找。此处选择FIFO作为例子。

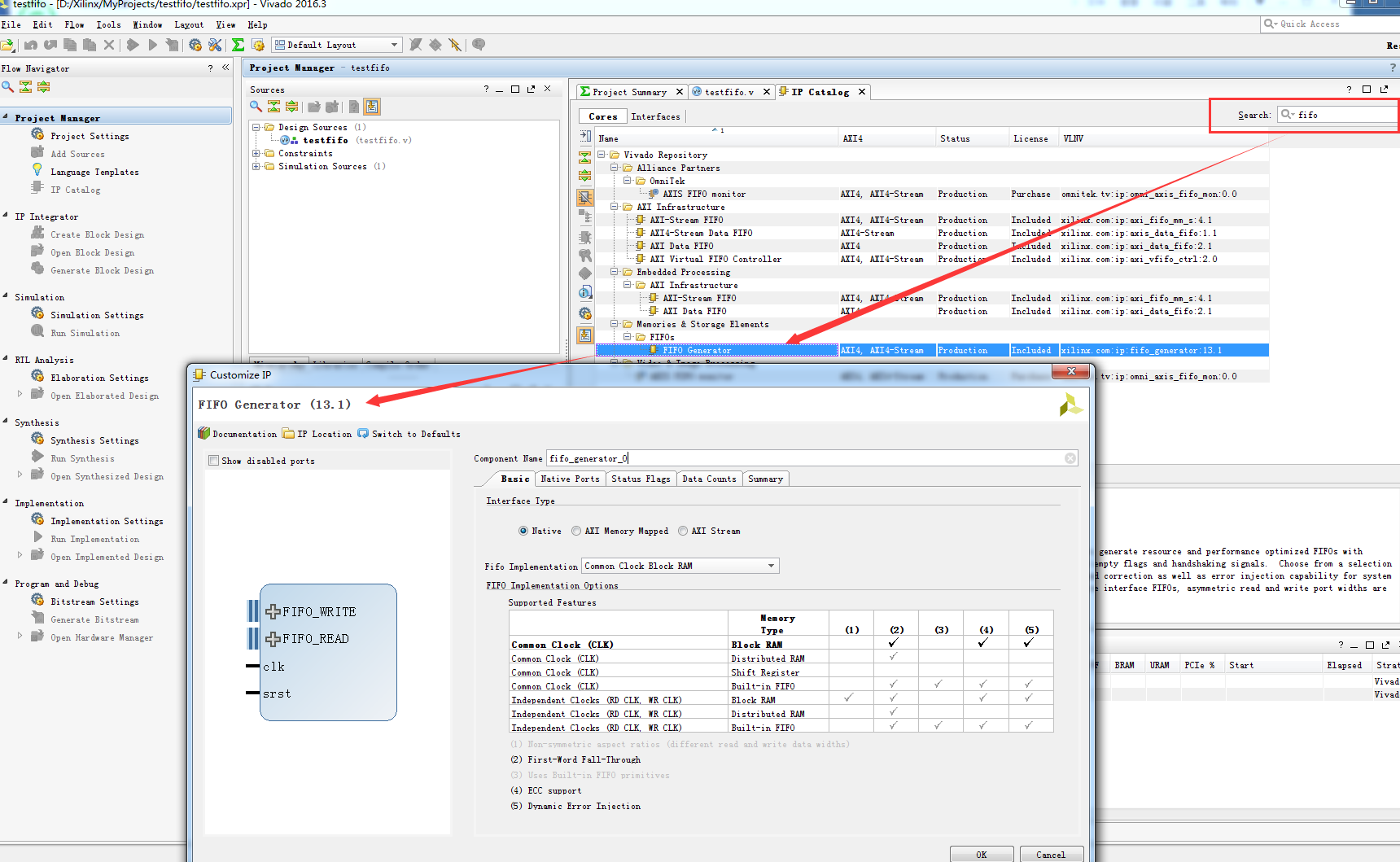

选择好IP核之后，选中并双击就会弹出IP核配置窗口，例如下图中FIFO的配置页面，有ip名、位宽等等相关参数。

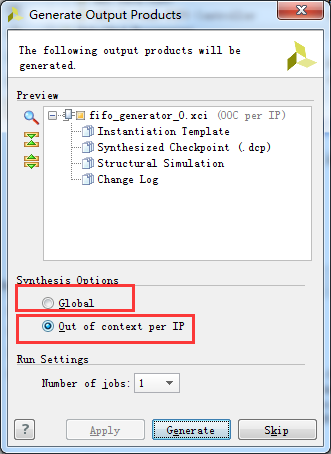

参数配置完成之后，点击ok就弹出下列生成输出窗口，综合选项中的Global表示只生成RTL代码，然后与整个工程一起参与综合，Out of context per IP表示生成后立即综合，生成后的界面见下列图片。

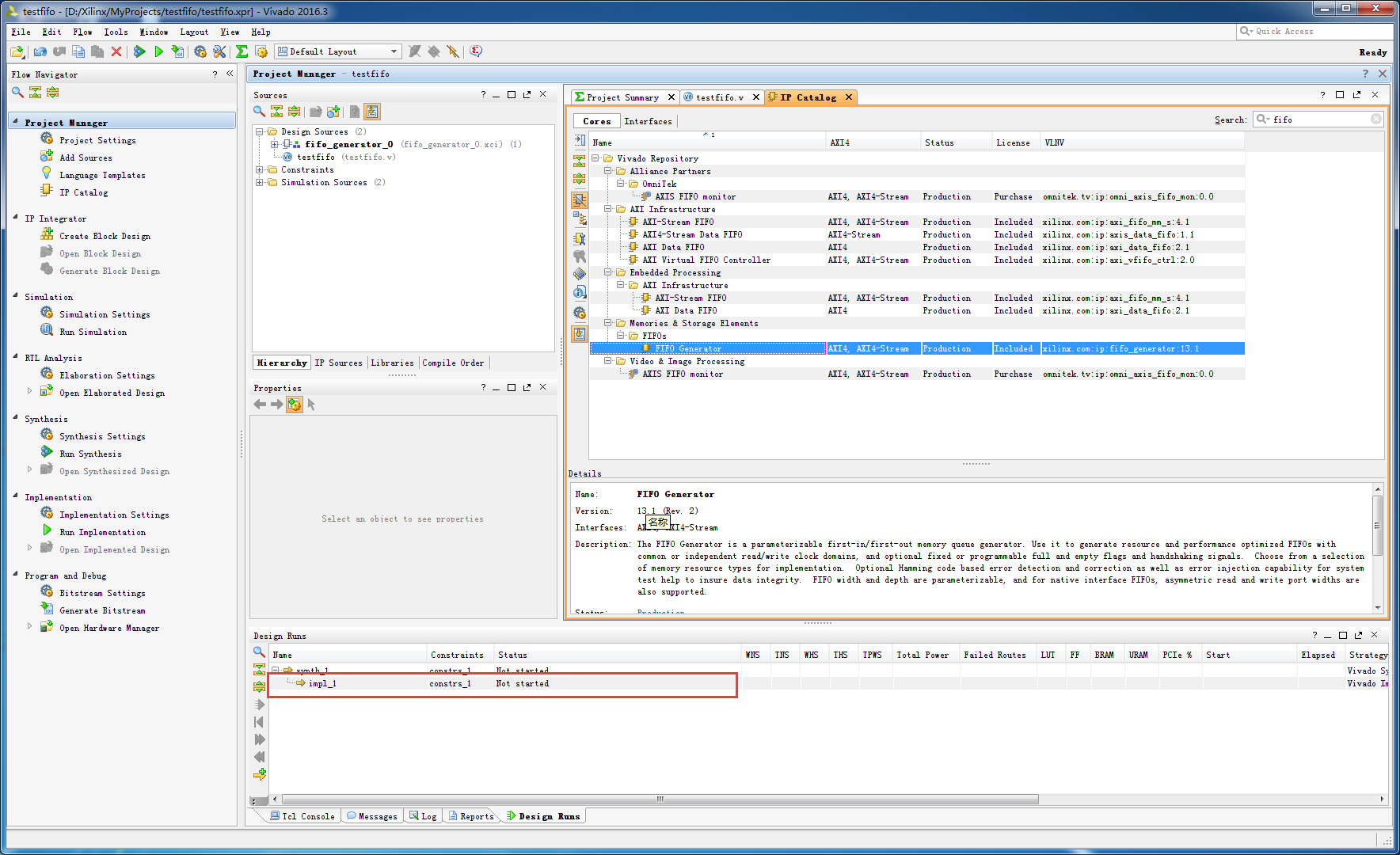

Global选项的生成状态：

Out of context per IP表示生成后立即综合的状态：

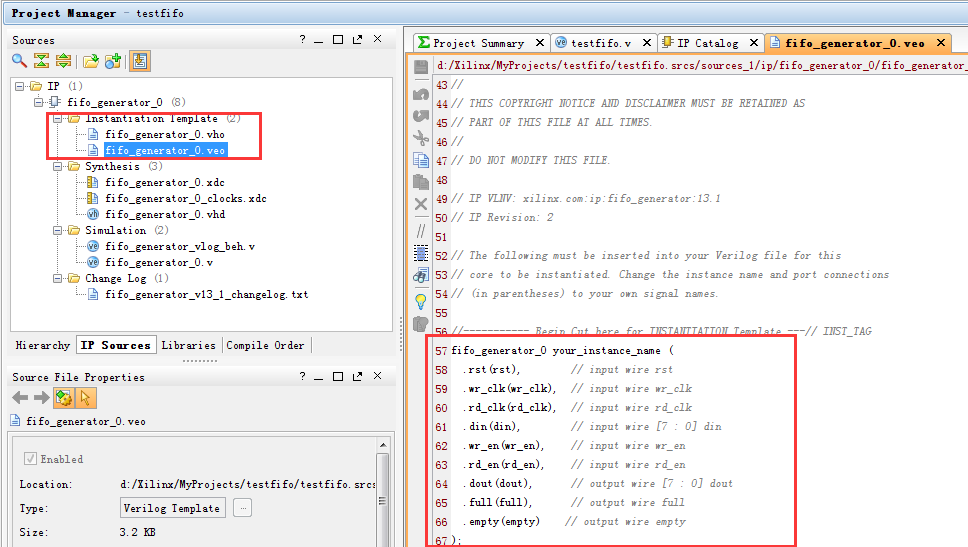

输出生成文件包含了实例模板（其中.vho文件是verilog的使用模板，.veo是VHDL实例模板），综合约束文件、仿真文件和修改记录。这些文件在IP Sources标签栏中可以看到。打开.vho文件，复制下图中方框中的内容到需要应用的文件中。

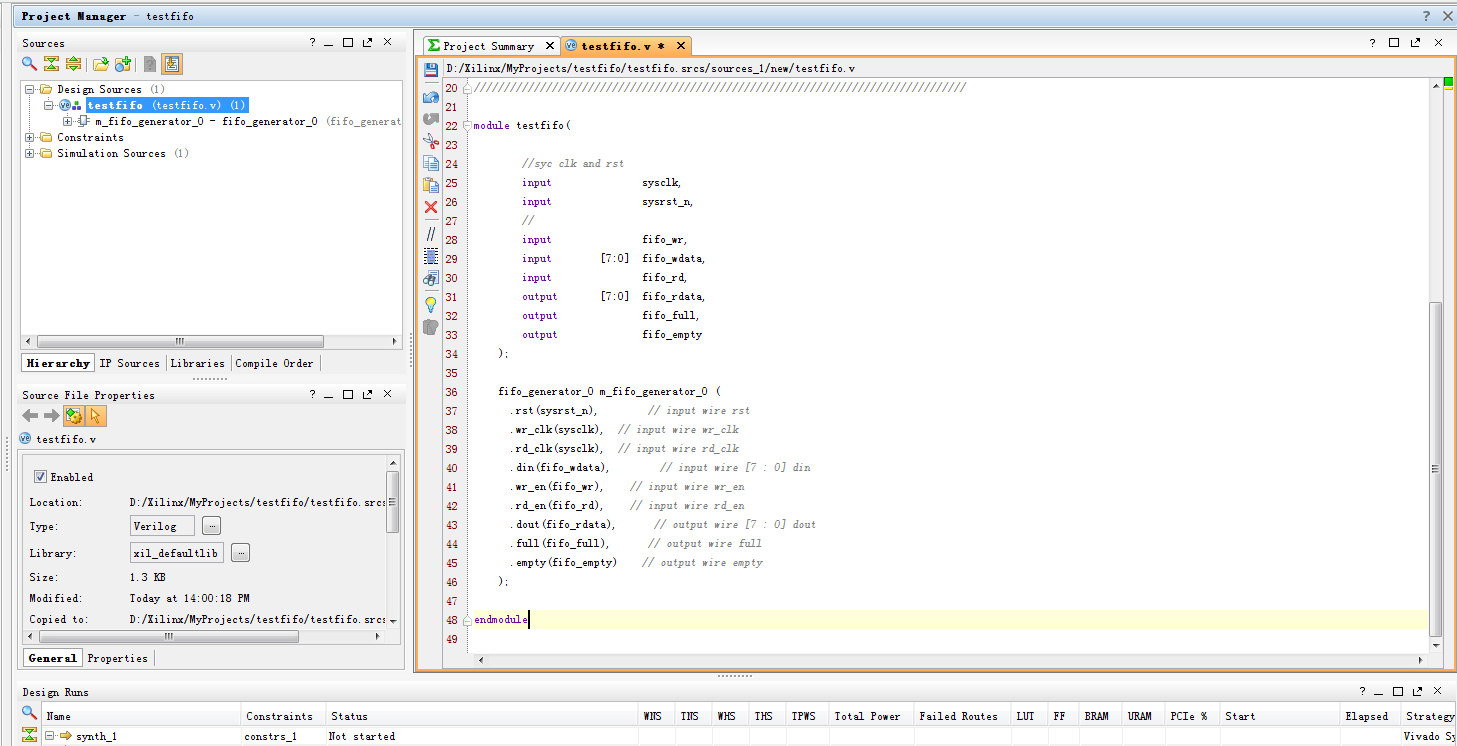

将生成的IP核实例化到源文件中，并且添加自己的输入输出即可。之后便可以对其进行综合，仿真等操作了。

2.创建IP并使用

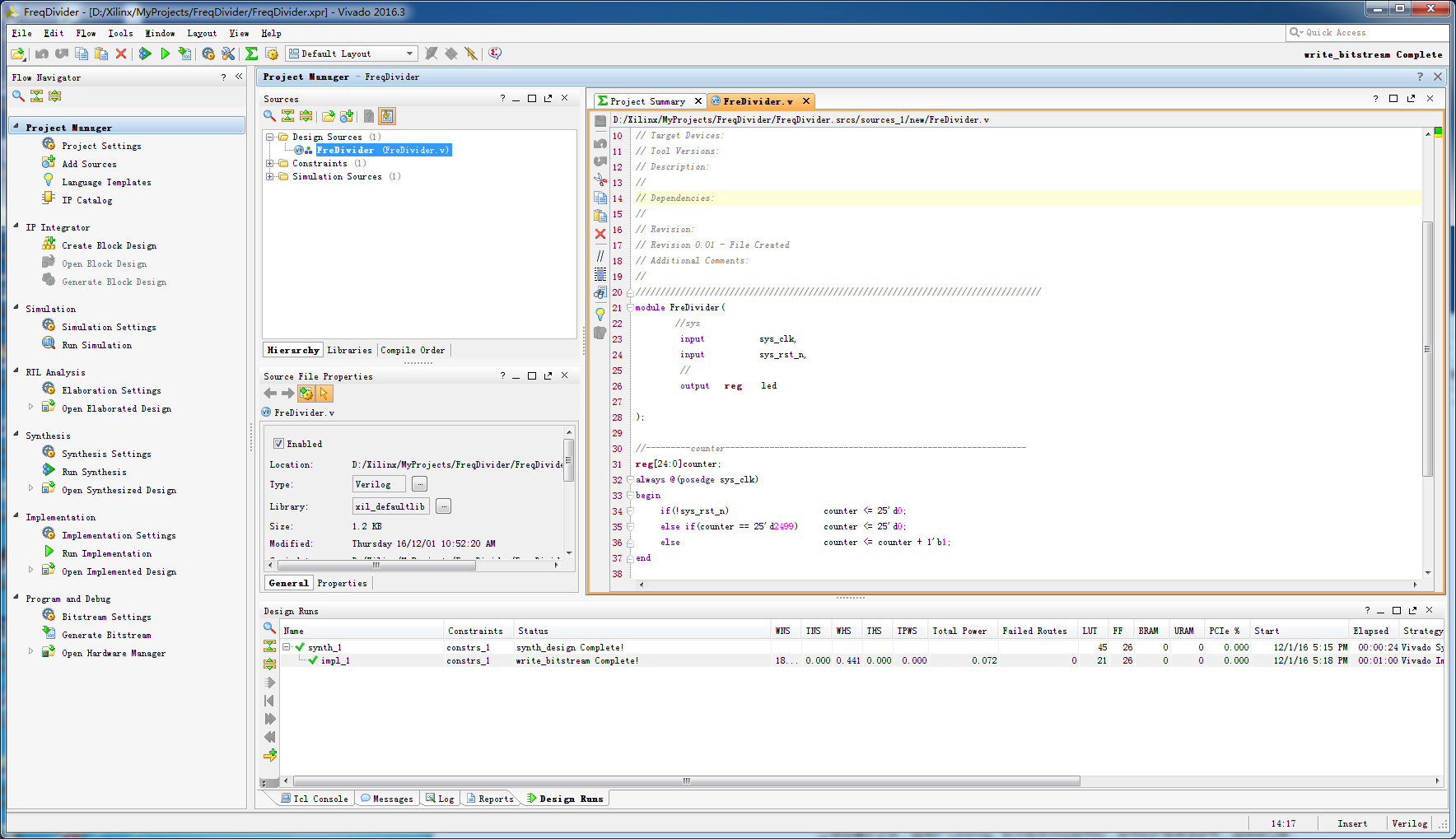

打开一个编译好的工程，以分频器为例。

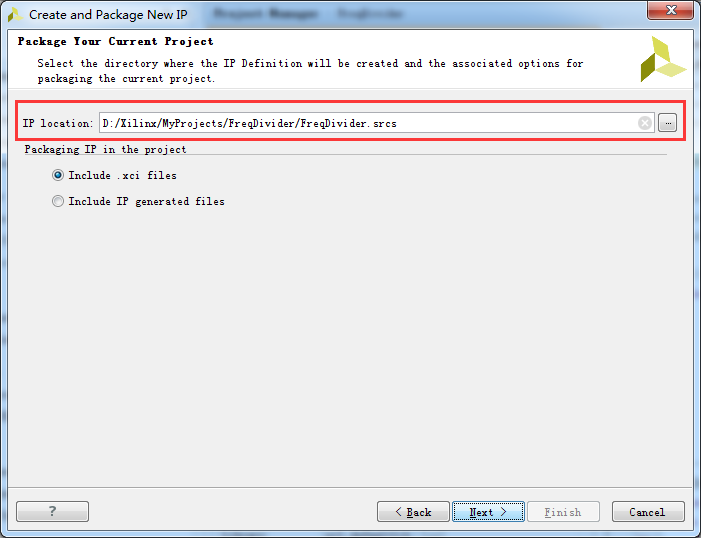

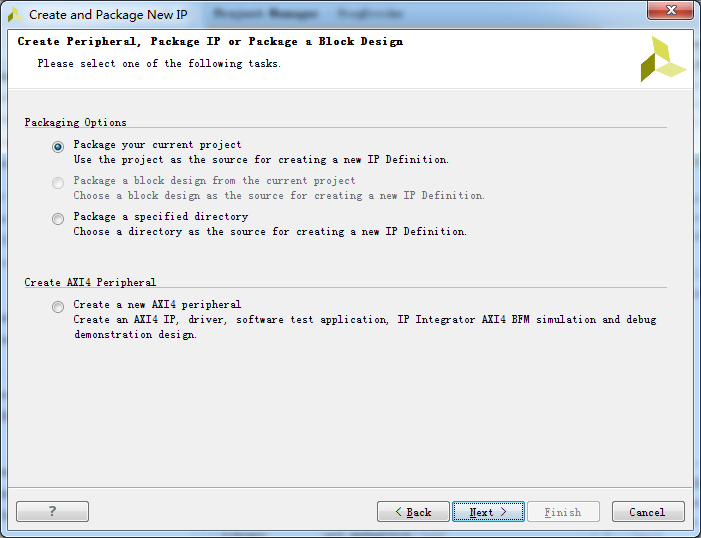

在tool-->Create and Package New IP

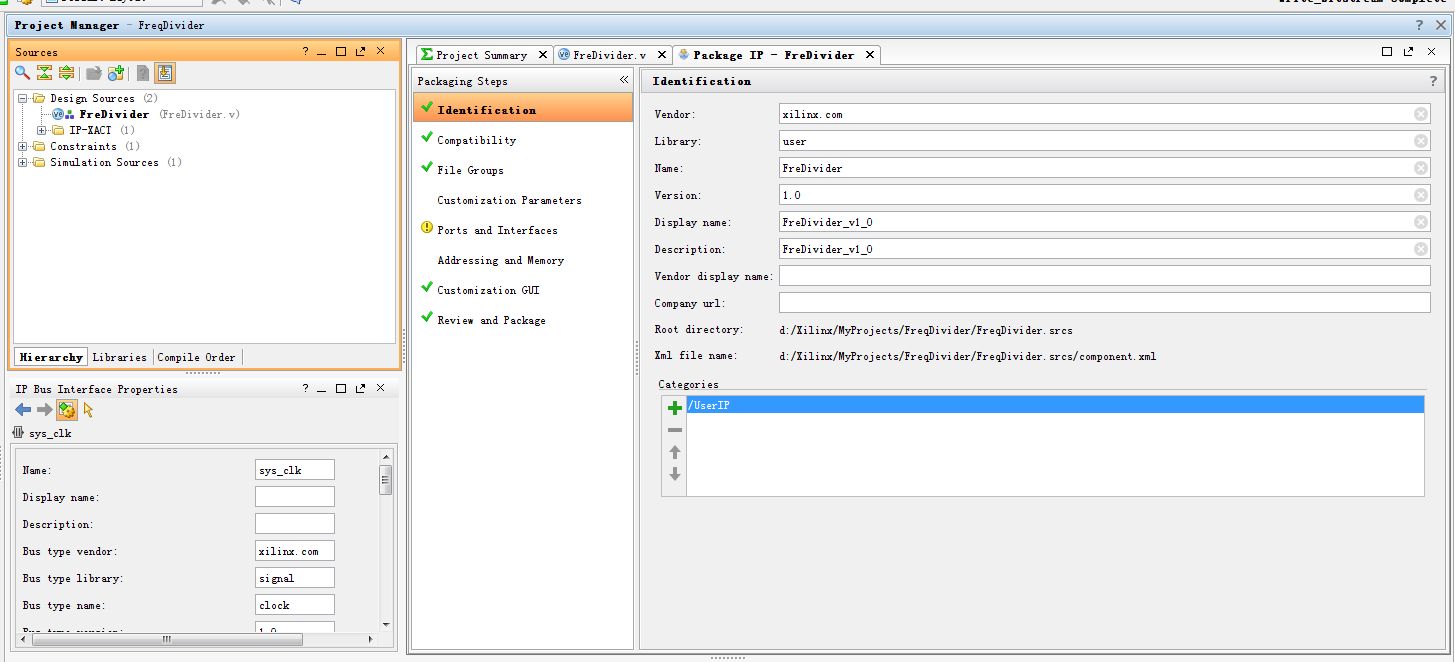

完成后可以看到要生成IP的一些信息。

在Review and Package中点击Re-Package IP即可完成IP核的创建。

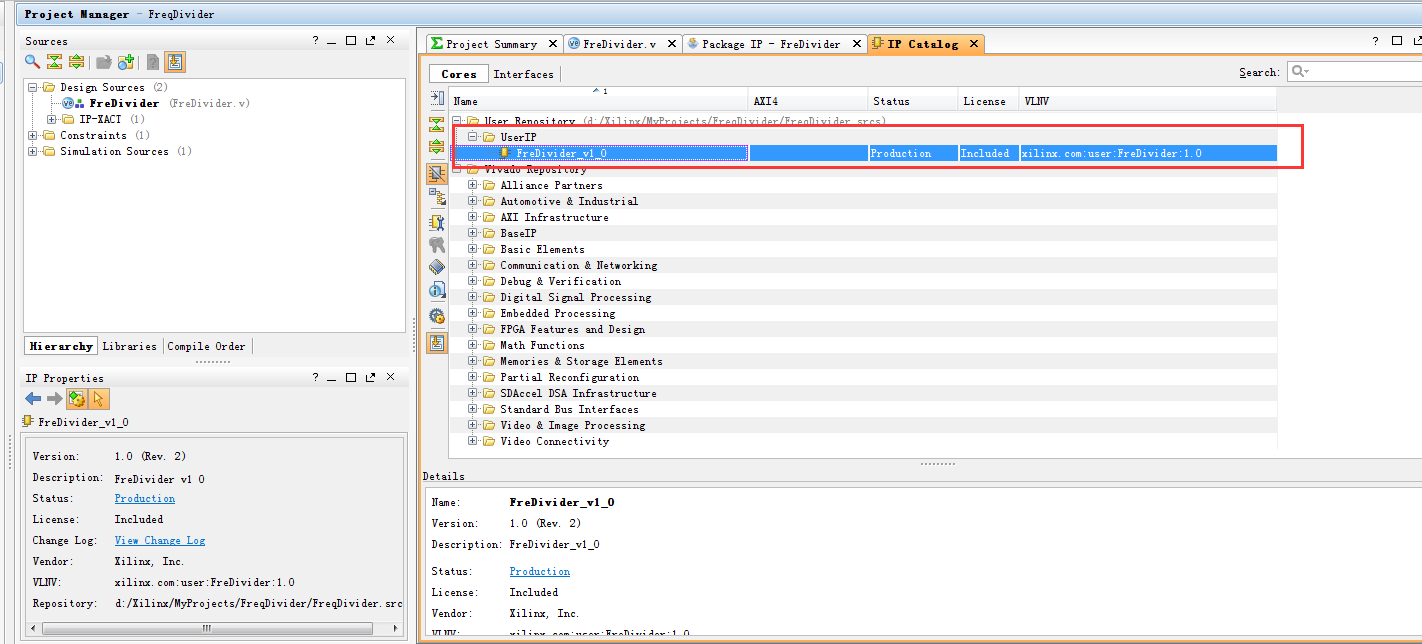

打开IP Catalog，在User Repository的UserIP中可以看到刚刚生成的IP核。

新建工程，使用刚创建的IP核

新建工程后的IP Catalog中看到之前创建的IP核并不存在其中。

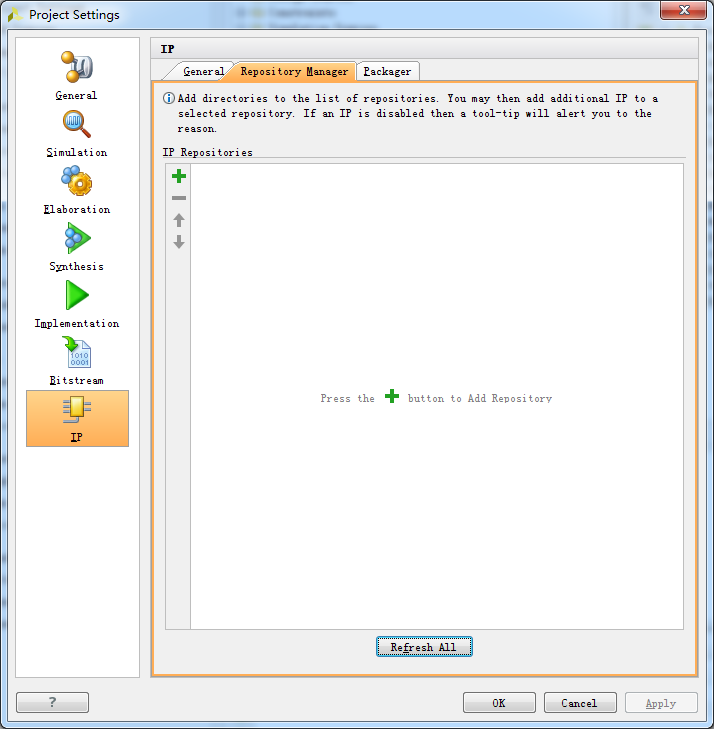

点击IP Catalog窗口左侧的IP 设置按钮（或Project Setting--->IP Setting），然后选择Repository Manager，点击绿色+，找到之前生成IP核的路径。

ok之后再看IP Catalog窗口，出现了之前创建的IP核，选择此IP就可以实例化了。
