ZYNQ 7030 Linux系统移植

手上有一块 ZYNQ-7030的演示板，是仿照Xilinx Zedboard设计的，但是与Zedboard又有所不同，因此花时间移植一下Linux系统。记录下这个过程，希望能够帮助到有类似需要的朋友。自己动手移植Zedboard Linux系统的过程和这个类似。

（0）准备SD卡

首先应当准备一张SD卡（8G即可），并利用分区工具分成两个区。

Linux上比较好用的分区工具是GParted.

至于Windows的话，可以使用Partition Manager.

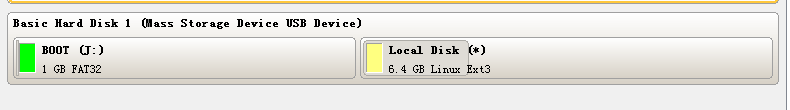

第一个区大小为1G，FAT32格式，卷标为BOOT，存放引导文件Boot.bin和linux内核镜像uImage。实际上这个分区用到的大小是很小的，只有10M左右的样子。但是考虑到以后我们可以在这里备份一些源码的压缩包，所以设定为1G。

第二个区利用剩余的空间，划分为EXT3/EXT4格式，卷标为rootfs，用来存放根放文件系统。

玩过linux的同学可能都知道BootLoader，例如U-BOOT就是一种经常用到的BootLoader，那么BOOT.BIN是什么呢？其实BOOT.BIN是包含UBOOT的一种BootLoader。

ZYNQ芯片和其他纯ARM芯片有所差异，是ARM+FPGA的结构，所以上电后除了在ARM（称为PS端，Processing System，处理器系统）引导操作系统之外，还要做FPGA（称为PL端，Programmable Logic）的一些操作。

Boot.bin的构成如下：

FSBL（第一阶段启动代码，用来完成全局初始化和硬件配置）

[system.bit]（可选,用来配置PL端，若不添加此项，可启动后由软件配置）

u-boot(用来初始化ARM端，引导linux操作系统)

（1）硬件位流（BitStream）生成

硬件位流决定了总体的系统结构。虽然说位流文件主要是用来配置PL端的，实际上和PS端关系也十分密切，FSBL的生成依赖于具体的硬件（主要是依赖于hdf文件(Hardware Definination File)），所以这里首先要生成硬件位流。

新建一个Vivado工程，选择合适的器件（我这里是xc7z030fbg484-3）,然后建立原理图文件。把zynq添加进来。

点击Run Block Automation，自动连接DDR和FIXED_IO。把FCLK_CLK0连接到M_AXI_GPO_ACLK上。

在原理图上Creat HDL Wrapper，综合，生成位流文件。这样就完成了zynq的“最小系统”设计，并生成了比特流。

然后将我们的硬件设计（虽然我们没加什么硬件模块进来）导出到SDK。方便起见，直接选择File->Export->Export Harware。SDK工程直接和Vivado共享一个工程根路径。

选择OK。

（2）第一阶段启动代码BootLoader（FSBL）生成

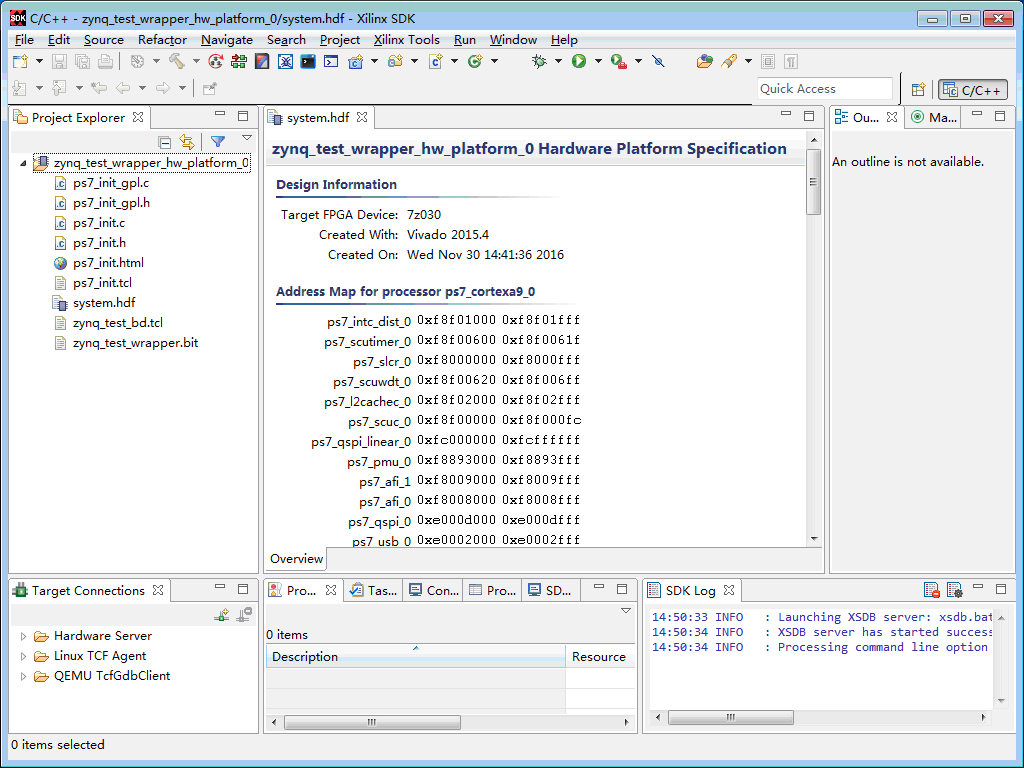

不要关闭刚才的Vivado工程。选择File->Lauch SDK。OK。基于Eclipse的SDK就启动了。可以看到硬件配置信息都导入进来了。

新建一个应用工程，工程名字叫zc703_fsbl，类型选择StandAlone，选择下一步。

在工程模板中选择fsbl工程。

为了方便调试，可以查看fsbl阶段的打印结果。可以通过查看fsbl阶段打印输出，结合JTAG调试排查问题所在。

具体做法是在fsbl_debug.h文件中增加宏定义

#define FSBL_DEBUG_INFO

然后生成zc703_fsbl.elf.

（3）U-boot生成

从xilinx 官方下载uboot源码。

https://github.com/Xilinx/u-boot-xlnx

在linux系统里面解压。

当然Linux系统里面要提前配置好arm-xilinx-linux-gnueabi- 交叉编译环境。

解压好之后，进入uboot-xlnx-master目录，

修改一下Makefile.为了方便起见，直接修改ARCH和CROSS_COMPILE的设置。在250行左右，修改成下图：

保存。

然后拷贝一份zc702的配置文件。

在configs目录下，cp zynq_zc702_defconfig zynq_zc703_defconfig,然后把702相关的内容改成703。

可以通过make menuconfig配置一下选项，也可以不修改。试你的硬件而定。

这时候默认生成的uboot默认使用的是ramdisk作为文件系统。我们使用sd卡上的文件系统，所以还需修改一下 include/configs/zynq-common.h

我是通过sd卡启动的，所以把sd卡启动处的ramdisk代码删掉了一行，并且修改了bootm命令执行的内容。

然后拷贝到windows系统中来。

还要修改一下设备树（zynq_zc702.dts）里面的启动配置，默认是没有的，需要自己添加：

bootargs = "console=ttyPS0,115200 root=/dev/mmcblk0p2 rw earlyprintk rootfstype=ext4 rootwait devtmpfs.mount=0";

具体的rootfstype根据你格式化的格式来。不过选ext4是可以兼容ext3的。

make

等待大概2分钟，就可以生成uboot了。

修改u-boot的文件名为u-boot.elf

mv u-boot u-boot.elf

同时把dts目录下生成的dt.dtb拷贝到windows系统中，改名为devicetree.dtb

可能有一部分开发人员想要限制PS端使用的内存大小，以往的修改方式是修改zynq_xxxx.h头文件里面的一个宏定义（CONFIG_SYS_SDRAM_SIZE），并且修改设备树的memory分支。在新版本的u-boot里面，把这个宏定义删掉了，所以直接修改设备树即可，但必须在编译u-boot的时候修改，否则单独编译设备树是不会起到实质性的作用的。按照我的理解，应该是u-boot编译的时候参照设备树的一些定义生成了一些配置，具体机制尚不明了，还希望有大牛能够多多指教~

（4）生成引导文件Boot.bin

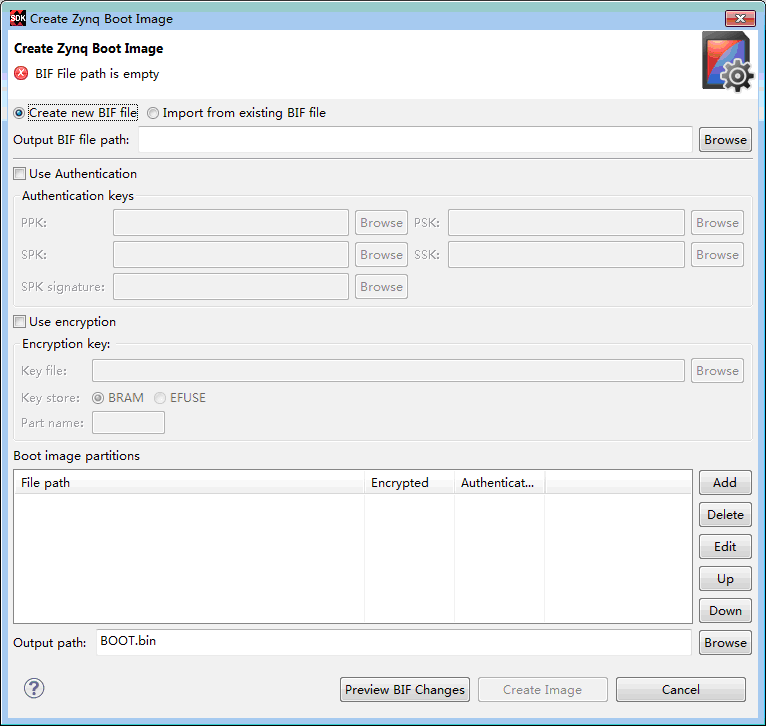

在SDK中，选择Xilinx Tools->Create Boot Image，依次将生成的zc703_fsbl.elf、zc703_test.bit(可选)和u-boot.elf添加进来。即可生成BOOT.BIN文件。

（5）Linux内核定制

从xilinx Git下载内核源码，运用与u-boot类似的方法，即可编译内核。解释一下为什么这里选zc702,这是由于zc703与zc702的ARM核心是相同的,而且不像zedboard在板上集成了那么多外设。具体的配置可以根据你自己的硬件来。

注意生成uImage时，命令为：

Make uImage LOADADDR = 0x8000

这个loadaddr可以根据需要进行修改。

将Boot.bin、devicetree.dtb、uImage拷贝到sd卡的boot分区。

（6）解压根文件系统

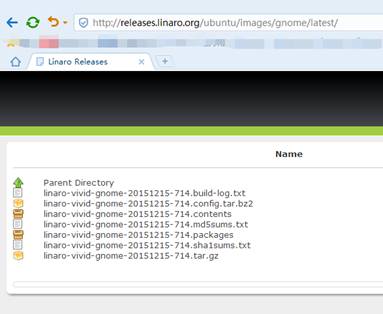

在http://releases.linaro.org下载你想要的文件系统版本。我选择了桌面版。

在linux系统下，将其解压到rootfs分区。

解压命令：

tar -xvf --strip-components=1 liaro-[tab] /media/rootfs

即可。

但是要做一个软链接，否则执行可执行文件会出现如下错误（No such file or directory）：

执行如下命令,即可:

ln -s /lib/ld-linux-armhf.so.3 /lib/ld-linux.so.3

（7）测试

将SD卡插入板卡，连接好串口，打开串口终端，即可看到启动信息：

FSBL启动信息：

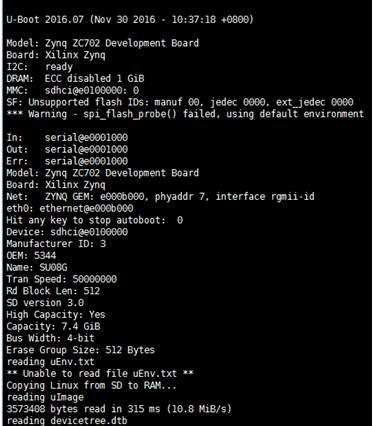

Uboot启动信息：

linux启动过程：

剩下的时间，尽情享受开发的乐趣吧~~
