边缘检测一般的步骤：

（1）滤波

边缘检测的算法主要是基于图像强度的一阶和二阶导数，但导数通常对噪声很敏感，因此必须采用滤波器来改善与噪声相关的边缘检测器的性能。

（2）增强

增强边缘的基础是确定图像各点邻域强度的变化值。增强算法可以将图像灰度点邻域强度值有显著变化的点凸显出来。

（3）检测

经过增强的图像，邻域中往往有很多点的梯度值比较大，而在特定的应用中，这些点并不是要找的边缘点，所以要采用某种方法对这些点进行取舍。实际工程中，经常通过阈值化的方法来检测。

下面介绍几种边缘检测的算子：

1、Canny边缘检测

（1）canny算子

Canny边缘检测算子是一个多级边缘检测算法，被很多人推崇为当今最优的边缘检测算法。一个最优边缘检测的三个主要评价标准：

<1>低错误率：标识出尽可能多的实际边缘，同时尽可能地减少噪声产生的误报。

<2>高定位性：标识出的边缘要与图像中的实际边缘尽可能接近。

<3>最小响应：图像中的边缘只能标识一次，并且可能存在的图像噪声不应标识为边缘。

（2）canny边缘检测的步骤

<1>消除噪声

通常使用高斯平滑滤波器卷积降噪。

<2>计算梯度幅值和方向

梯度方向一般取0°、45°、90°、135°这四个可能的角度之一。

<3>非极大值抑制

排除非边缘像素，仅仅保留了一些细线条（候选边缘）。

<4>滞后阈值

滞后阈值有高阈值和低阈值两个阈值：若某一像素位置的幅值超过高阈值，该像素被保留为边缘像素；若某一像素位置的幅值小于低阈值，该像素被排除；若某一像素位置的幅值在两个阈值之间，该像素仅仅在连接到一个高于高阈值的像素时被保留。

（3）Canny边缘检测：Canny()函数

void Canny(InputArray image,OutputArray edges,double threshold1,double threshold2,int apertureSize=3,bool L2gradient=false)

<1>单通道8位图像输入。

<2>输出的边缘图。

<3>第一个滞后性阈值。

<4>第二个滞后性阈值。

<5>表示应用Sobel算子的孔径大小，默认值为3。

<6>计算图像梯度幅值的标识，默认值false。

这个函数阈值1和阈值2两者中较小的值用于边缘连续，而较大的值用来控制边缘的初始段，推荐的高低阈值在2:1到3:1之间。

（4）Canny边缘检测OpenCV实现

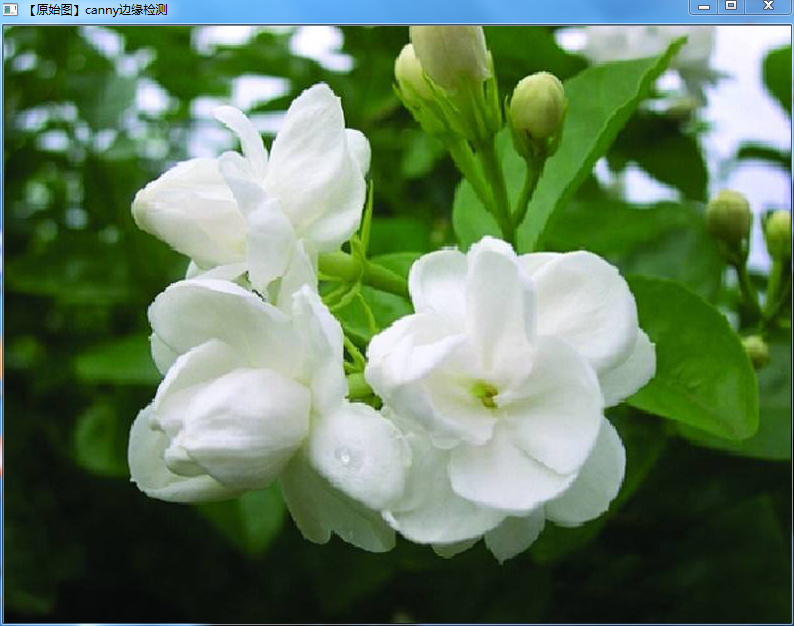

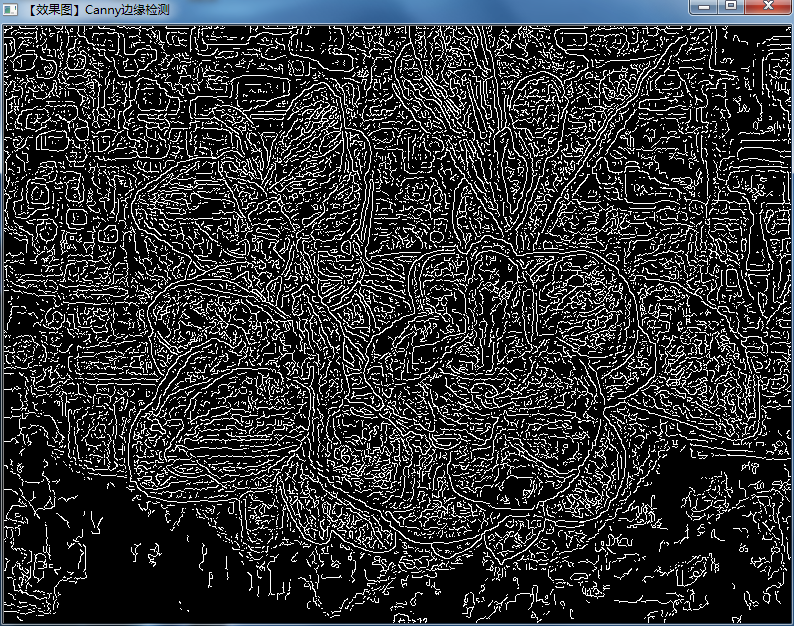

#include #include using namespace cv; using namespace std; int main() { // 图片读取与显示 Mat srcImage = imread("flower.jpg"); // 载入图片 if(!srcImage.data) { cout << "图片加载失败!!!" << endl; system("pause"); return 1; } imshow("【原始图】canny边缘检测",srcImage); // 显示原始图 // 将原图转换成灰度图 Mat grayImage; cvtColor(srcImage,grayImage,COLOR_BGR2GRAY); // 对灰度图进行滤波 Mat blurImage; blur(grayImage,blurImage,Size(3,3)); // Canny边缘检测 Mat dstImage; Canny(blurImage,dstImage,3,9,3); // 效果图显示 imshow("【效果图】Canny边缘检测",dstImage); waitKey(0); return 0; }
