【原创】vivado之IP定制封装（二）

发表于 2015/12/16 23:39:48 阅读（5045）

在上一篇博文中已经介绍了IP定制封装的工程建立，博文地址为http://blog.chinaaet.com/crazybird/p/5100000557。在博文中继续介绍IP定制封装的参数配置，并给出参数的配置影响着IP的哪些特性。

一、IP信息识别选项卡（Identification）

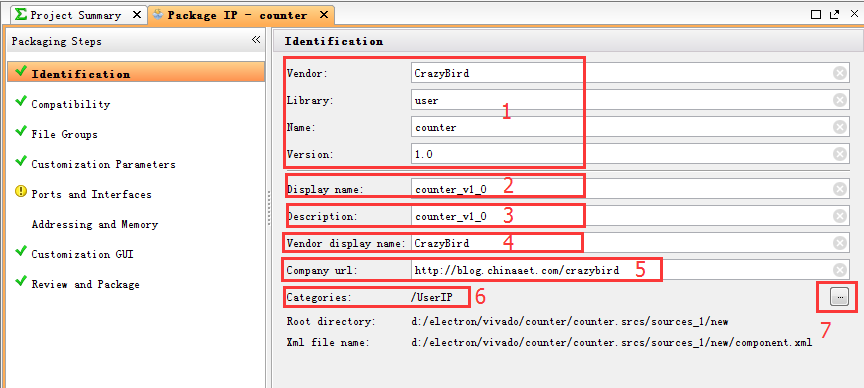

图1所示，在IP信息识别选项卡中分别输入以下信息：

<1>供应商名称（Vendor）：CrazyBird；

<2>IP所属库（Library）：user；

<3>IP名称（Name）：counter；

<4>IP的版本号（Version）：1.0；以上4点信息组成IP唯一的识别信息，像人的身份证是独一无二的，即VLNV。

<5>IP在IP目录中显示的名称（Display name）：counter_v1_0；

<6>对IP的描述信息（Description）：counter_v1_0；

<7>供应商显示的名称（Vendor display name）：CrazyBird；

<8>供应商URL（Company url）：http://blog.chinaaet.com/crazybird；（这里是我博客的主页）

<9>IP在IP目录下的类别（Category）：/UserIP。

此外，Root directory是IP存放的位置以及Xml文件的位置（该文件管理IP各种配置参数）。


图1 IP信息识别选项卡参数配置

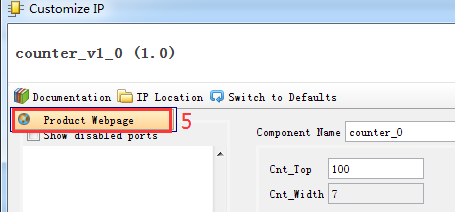

IP封装后，图1中的参数可在图2、图3和图4中显示（相同数字对应）。

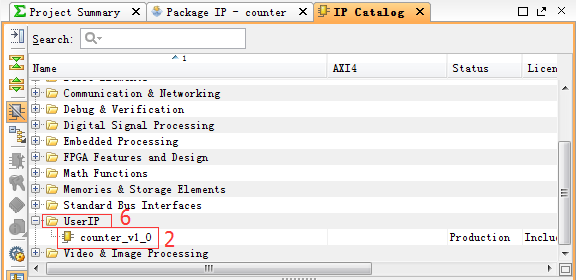

图2 IP目录

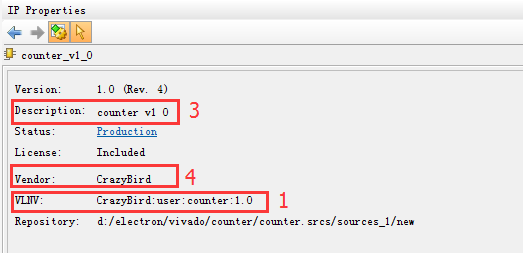

图3 IP属性

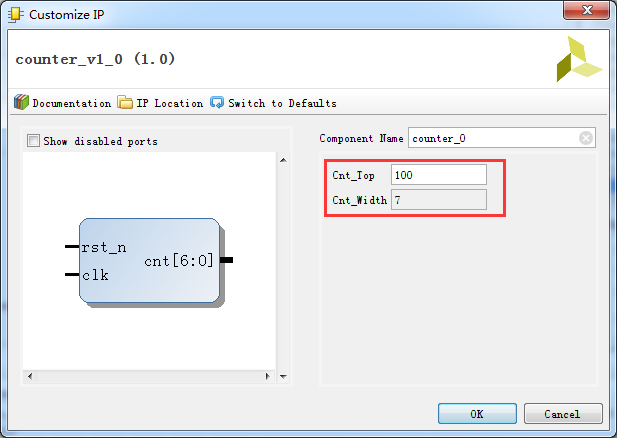

图4 定制IP界面

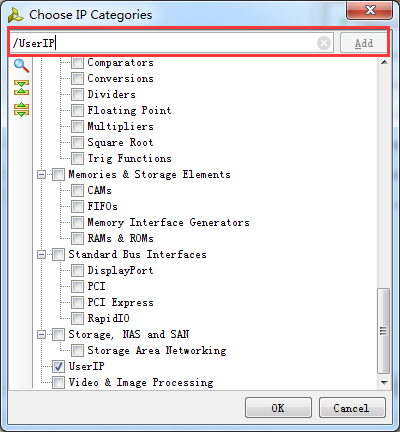

其实，关于IP在IP目录中所属类别是可以设置的，点击图1的数字“7”所在按钮，如图5所示。我们可以选择已存在的类别，也可以添加新的类别，在对话框上面输入“/”再输入类别名称。添加或选择完成后点击OK。


图5 选择IP所属类别

二、IP兼容器件选项卡（Compatibility）

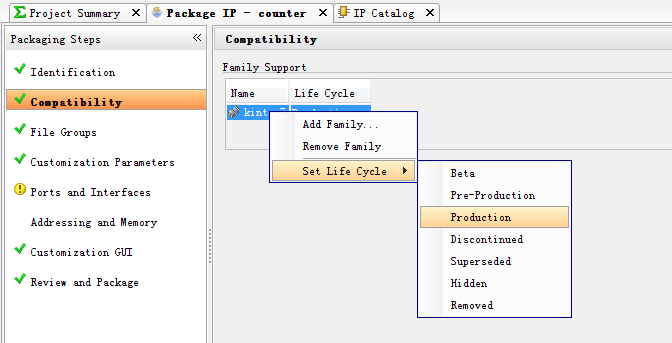

图6所示，在IP兼容器件选项卡中，可以通过点击右键添加或删除IP所兼容的器件以及IP的生命周期。如果生命周期选择Discontinued、Superseded、Hidden或Removed，则该IP封装后在IP目录中不可见。本设计在该选项卡中不做任何参数的设置。


图6 设置IP所兼容的器件和IP的生命周期

如果工程的目标器件与IP兼容的话，IP便可在IP目录中可见；IP的生命周期则可在IP属性中查看，如图7所示。


图7 IP生命周期

三、文件组管理选项卡（File Groups）

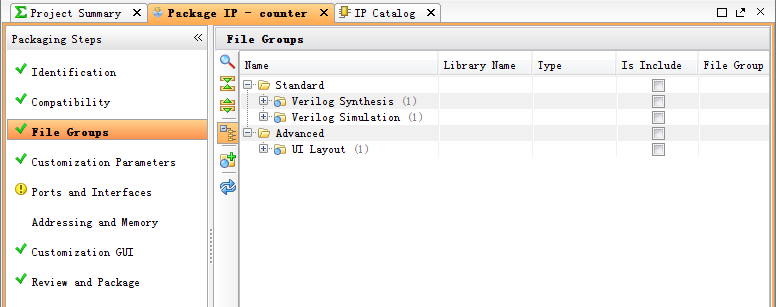

在File Groups中可对IP封装用到的文件进行管理，如综合、仿真、界面组织文件，如图8所示。


图8 文件组管理选项卡

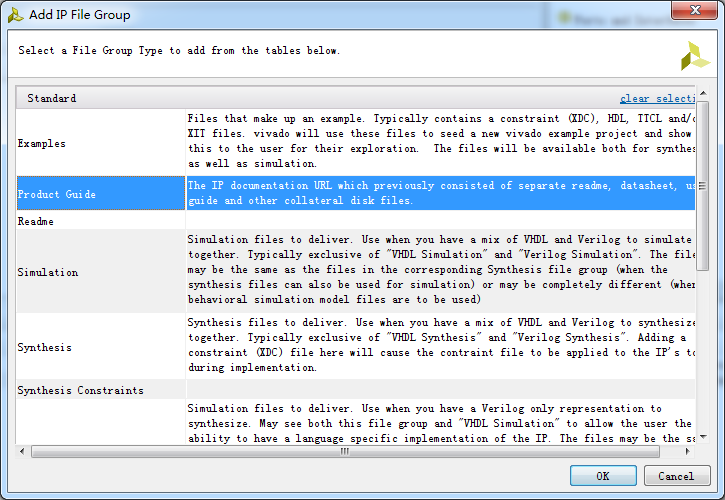

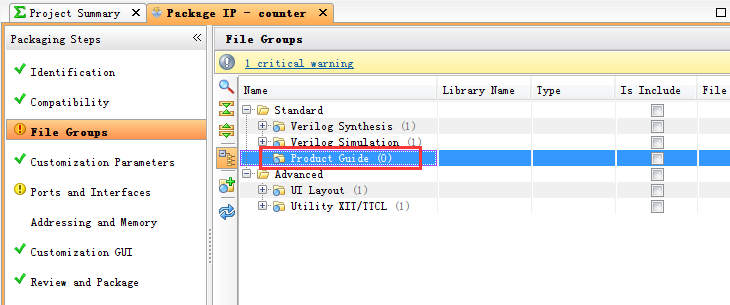

在这里，介绍一下如何为我们封装的IP添加指导教程。在File Groups选项卡中右键点击，选择“Add File Group...”，在弹出来的对话框中选择“Product Guide”，如图9所示。点击“OK”，完成文件组的添加，如图10所示。


图9 选择“Product Guide”文件组


图10“Product Guide”文件组

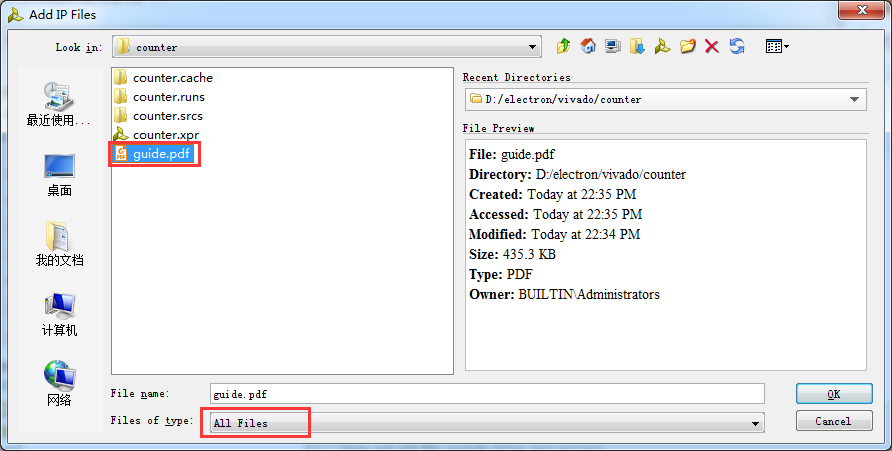

接着右击“Product Guide”文件组，选择“Add Files...”，在弹出来的对话框中点击“Add Files...”按钮，找到guide.pdf文档（这里随便找个pdf文档举例），如图11所示。点击OK完成PDF文件的选择。


图11 选择guide.pdf文档

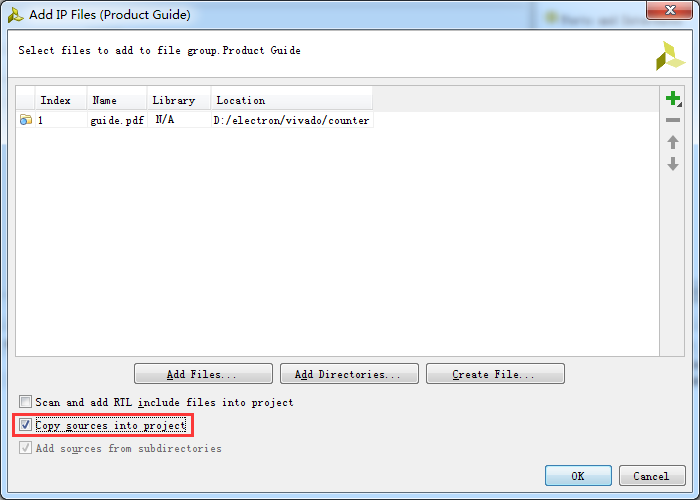

选择复制文档到工程中（不要关联，避免以后文档的迁移导致查阅文档的工程失效），如图12所示。点击OK完成文档的添加。


图12 勾选“Copy sources into project”

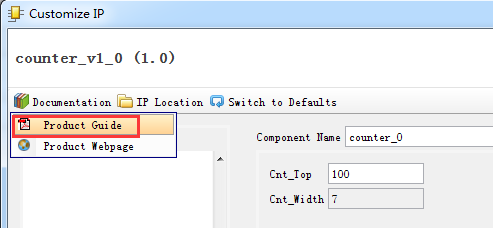

IP封装后，在定制IP时可点击“Project Guide”查看IP指导文档，如图13所示。点击后打开的文档如图14所示。


图13 IP中出现“Project Guide”选项

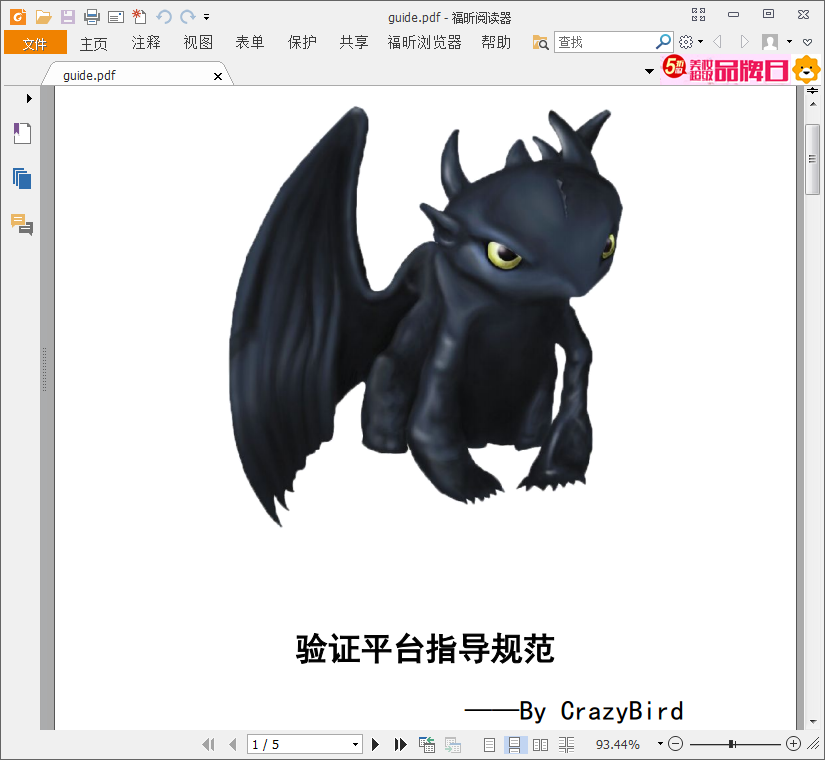

图14 打开PDF文档

四、定制参数选项卡（Customization Parameters）

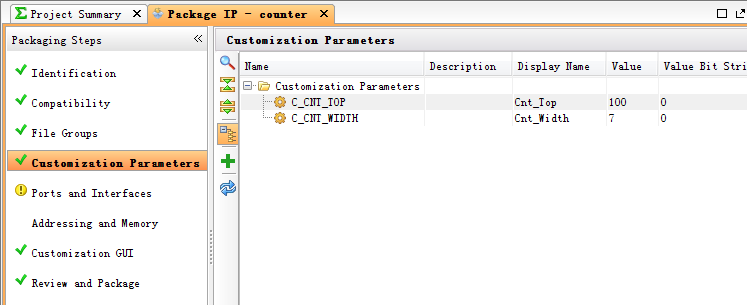

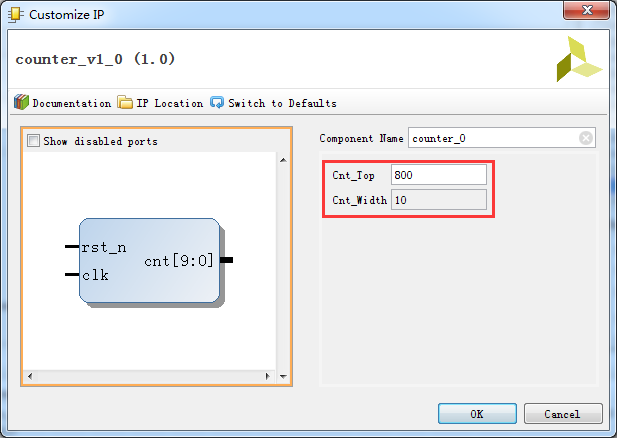

定制参数选项卡如图15所示。本设计是一个C_CNT_TOP进制计数器，我希望通过设置C_CNT_TOP的大小来控制计数器的位宽C_CNT_WIDTH（C_CNT_WIDTH=ceil(log2(C_CNT_TOP))），其中ceil(C_CNT_TOP)是求大于等于C_CNT_TOP的最小整数。

图15 定制参数选项卡

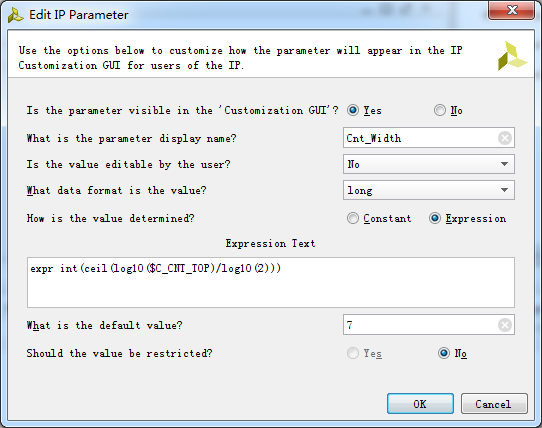

双击参数C_CNT_WIDTH，弹出的对话框如图16所示。可以选择该参数在IP图形界面是否可见，这里选择可见；可以设置参数在图形界面显示名称，这里为Cnt_Width；由于位宽参数C_CNT_WIDTH的大小由参数C_CNT_TOP决定，所以这里选择参数不可编辑；数据类型选整形；参数C_CNT_WIDTH选由表达式决定，而表达式的计算是符合TCL语法的，详情可参考博文http://blog.chinaaet.com/crazybird/p/5100000542，又因为TCL中没有以2为底的对数函数log2（N），故需要对该函数进行换底运算即log10（N）/log10（2），再结合前面介绍的C_CNT_WIDTH的求解便可在图16编辑框中输入符合TCL语法的表达式；可以设置参数C_CNT_WIDTH的默认值，这里为7，因为C_CNT_TOP的默认值为100。其他参数的设置就不作过多的介绍了（包括参数的条件限制等）。参数设置后点击OK。
