SVA中内嵌了信号边沿检测函数，方便用户监视信号从一个时钟周期到另一个时钟周期的跳变。其中，有三个非常有用的内嵌函数如下：

（1）$rose(boolean expression or signal_name)：当表达式/信号的最低位由0变为1时返回真；

（2）$fell(boolean expression or signal_name)：当表达式/信号的最低位由1变为0时返回真；
（3）$stable(boolean expression or signal_name)：当表达式/信号不发生变化时返回真。

针对上述的描述，可以得出两个结论：
（1）这三个内嵌函数是工作在时钟边沿上的；
（2）这三个内嵌函数只检测信号的最低位，而忽略其他位。

接下来，带着这两个结论以及运用上一篇博客对SVA块的建立步骤对三个内嵌函数进行验证。

1、$rose()函数的验证

为了验证内嵌函数$rose()是工作在时钟边沿上的，这里给出一个简单的反例即不受时钟控制：

/******************************************************* 作者 : CrazyBird 文件 : rose_test.sv 日期 : 2015-5-6 功能 : $rose()函数的验证 ********************************************************/ `timescale 1ns/1ps module rose_test( output reg clk, output reg [1:0] a ); // 时钟的产生 parameter PERIOD = 10; initial begin clk = 0; forever #(PERIOD/2) clk = ~clk; end // 激励的产生 initial begin a = 0; repeat(20)@(negedge clk) begin a = {$random()}%2**2; end @(negedge clk); $stop; end // 断言 always_comb begin a_ia : assert($rose(a)); end endmodule

对该程序进行编译将出现以下错误：

从错误中可以看出，$rose()函数是时钟敏感的。改正后的代码如下所示：

/******************************************************* 作者 : CrazyBird 文件 : rose_test.sv 日期 : 2015-5-6 功能 : $rose()函数的验证 ********************************************************/ `timescale 1ns/1ps module rose_test( output reg clk, output reg [1:0] a ); // 时钟的产生 parameter PERIOD = 10; initial begin clk = 0; forever #(PERIOD/2) clk = ~clk; end // 激励的产生 initial begin a = 0; repeat(20)@(negedge clk) begin a = {$random()}%2**2; end @(negedge clk); $stop; end // 序列的建立 sequence s1; @(posedge clk) $rose(a); // 受时钟边沿控制，正确 //$rose(a); // 不受时钟控制，错误 endsequence // 属性的建立 property p1; s1; endproperty // 断言属性 a_cc: assert property(p1); endmodule

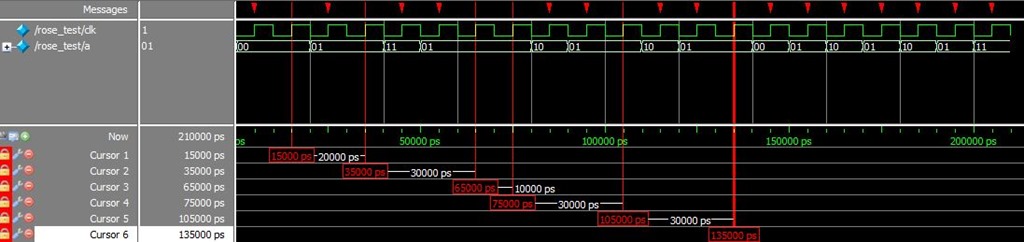

对改正后的代码进行仿真，可得到如下的时序图：

其中，红色光标所在处表示断言成功，而红色下三角表示断言失败。可以很容易分析到，断言成功的地方肯定是当前时刻信号的最低位是高电平，上一时刻信号的最低位是低电平。断言失败的地方信号的最低位要么当前时刻是低电平，上一时刻是高电平，要么当前时刻和上一时刻的电平没有发生变化，不管其他位是如何变化的。从而验证了内嵌函数$rose()只检测信号的最低位，而忽略其他位。

对于内嵌函数$fell()和$stable()的验证与$rose()类似，同样可以验证“内嵌函数是工作在时钟边沿上的”和“内嵌函数只检测信号的最低位，而忽略其他位”这两个结论的正确性。下面只给出他们的仿真结果。

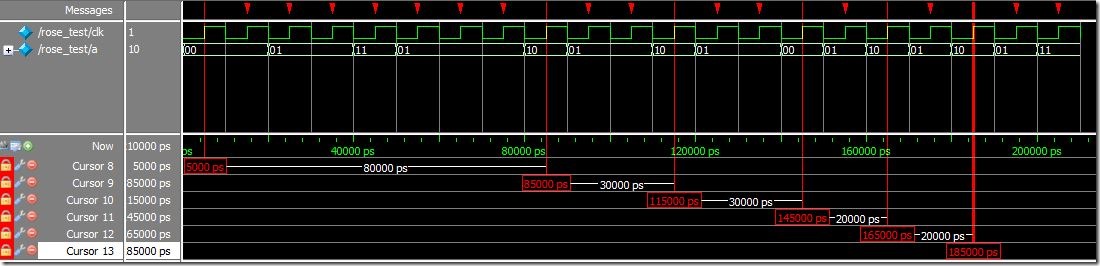

2、$fell()的验证

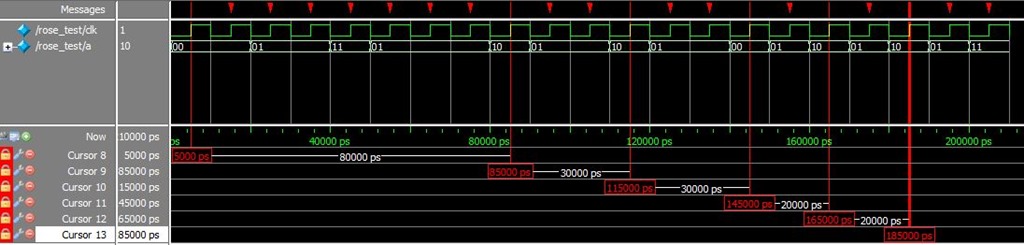

3、$stable()的验证

先介绍到这吧，待续~~
