我之所以做了这个半透明字幕叠加，得谢谢CB哥给我分配的任务。当时，他给了我这样的一条公式：

其中A为图像源，B为字幕，C为字幕叠加后的图像，a%为透明度。

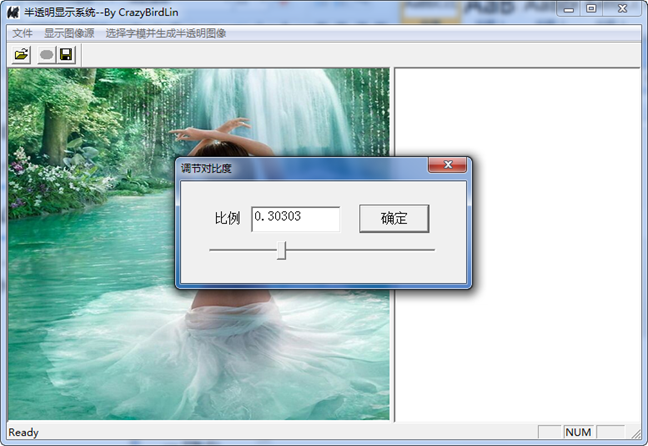

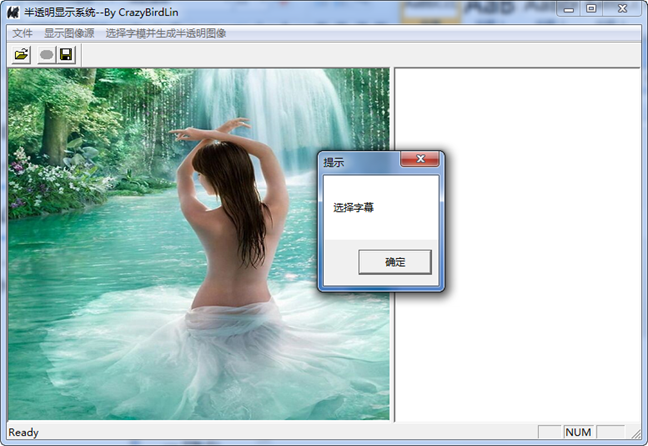

CB哥让我在48小时内用FPGA实现，最后我也按时完成任务了。接下来，我将介绍该设计的实现过程。当拿到这个任务后，我就用VC++验证了半透明字幕叠加的效果，如下所示：

用软件测试了之后，发现效果挺不错的。呵呵，接下来该把它移植到FPGA上了。首先，我们可以从公式中看出它其实进行了浮点数计算，如果在FPGA中也进行浮点数计算，结果你会发现实现起来真的很复杂、很吃力。然而，FPGA对整数的运算却是非常的简单。既然这样，我们何不一开始对把它进行适当的缩放，然后进行整数运算，最后对结果进行缩放以得到预期的数据。为了实现这个目的，我对公式的两边同时乘以256。例如，对于

公式两边乘以256后为

最后再将结果8’d256*C向右移8位以得到预期的图像数据C。大概的思路就是这样~~它的代码实现如下：

/******************************************************* Author : crazyBird Filename : lcd_driver.v Data : 2015-3-4 Description : driver of lcd ********************************************************/ `timescale 1ns/1ps module lcd_driver ( //global clock input clk, //system clock input rst_n, //sync reset //lcd interface output lcd_dclk, //lcd pixel clock output lcd_blank, //lcd blank output lcd_sync, //lcd sync output lcd_hs, //lcd horizontal sync output lcd_vs, //lcd vertical sync output lcd_en, //lcd display enable output [23:0] lcd_rgb, //lcd display data //user interface output lcd_request, //lcd data request output [10:0] lcd_xpos, //lcd horizontal coordinate output [10:0] lcd_ypos, //lcd vertical coordinate input [23:0] lcd_data, //lcd data input [ 7:0] ret_data ); `include "lcd_para.v" //------------------------------------------ //h_sync counter & generator reg [10:0] hcnt; always @(posedge clk or negedge rst_n) begin if(!rst_n) hcnt <= 11'd0; else begin if(hcnt < `H_TOTAL - 1'b1) hcnt <= hcnt + 1'b1; else hcnt <= 11'd0; end end assign lcd_hs = (hcnt <= `H_SYNC - 1'b1) ? 1'b0 : 1'b1; //------------------------------------------ //v_sync counter & generator reg [10:0] vcnt; always@(posedge clk or negedge rst_n) begin if(!rst_n) vcnt <= 11'b0; else if(hcnt == `H_TOTAL - 1'b1) begin if(vcnt < `V_TOTAL - 1'b1) vcnt <= vcnt + 1'b1; else vcnt <= 11'd0; end end assign lcd_vs = (vcnt <= `V_SYNC - 1'b1) ? 1'b0 : 1'b1; //------------------------------------------ assign lcd_dclk = ~clk; assign lcd_blank = lcd_hs & lcd_vs; assign lcd_sync = 1'b0; //------------------------------------------ //ahead x clock localparam H_AHEAD = 11'd1; localparam ROM_ADDR_AHEAD = 11'd2; assign lcd_request = (hcnt >= (`H_SYNC + `H_BACK - H_AHEAD) && hcnt < (`H_SYNC + `H_BACK + `H_DISP - H_AHEAD)) && (vcnt >= (`V_SYNC + `V_BACK) && vcnt < (`V_SYNC + `V_BACK + `V_DISP)) ? 1'b1 : 1'b0; //lcd xpos & ypos assign lcd_xpos = lcd_request ? (hcnt - (`H_SYNC + `H_BACK - H_AHEAD)) : 11'd0; assign lcd_ypos = lcd_request ? (vcnt - (`V_SYNC + `V_BACK)) : 11'd0; wire [10:0] rom_xpos = lcd_request ? (hcnt - (`H_SYNC + `H_BACK - ROM_ADDR_AHEAD)) : 11'd0; wire [10:0] rom_ypos = lcd_request ? (vcnt - (`V_SYNC + `V_BACK)) : 11'd0; //-------------------------------------------------------- wire [ 2:0] word_data; wire area1 = (rom_ypos < 11'd160); wire [16:0] rom_addr = area1 ? {6'b0,rom_xpos} + ({6'b0,rom_ypos})*10'd640: 17'd0; word u_word ( .address(rom_addr ), .clock (clk ), .q (word_data) ); reg [15:0] lcd_data_r = 16'b0; reg [15:0] lcd_data_g = 16'b0; reg [15:0] lcd_data_b = 16'b0; always @(*) begin if(word_data == 3'b111) begin lcd_data_r = {lcd_data[23:16],8'b0}; lcd_data_g = {lcd_data[15: 8],8'b0}; lcd_data_b = {lcd_data[ 7: 0],8'b0}; end else begin lcd_data_r = lcd_data[23:16] * ret_data + {8{word_data[2]}} * (8'd255 - ret_data); lcd_data_g = lcd_data[15: 8] * ret_data + {8{word_data[1]}} * (8'd255 - ret_data); lcd_data_b = lcd_data[ 7: 0] * ret_data + {8{word_data[0]}} * (8'd255 - ret_data); end end //----------------------------------------- assign lcd_en = (hcnt >= (`H_SYNC + `H_BACK) && hcnt < (`H_SYNC + `H_BACK + `H_DISP)) && (vcnt >= (`V_SYNC + `V_BACK) && vcnt < (`V_SYNC + `V_BACK + `V_DISP)) ? 1'b1 : 1'b0; assign lcd_rgb = lcd_en ? {lcd_data_r[15:8],lcd_data_g[15:8],lcd_data_b[15:8]} : 24'h0; endmodule

上述代码中的ret_data是来自外部模块的，它的值由按键控制，即透明度可调。

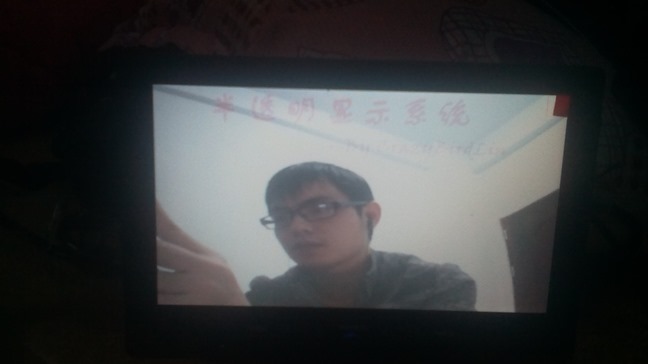

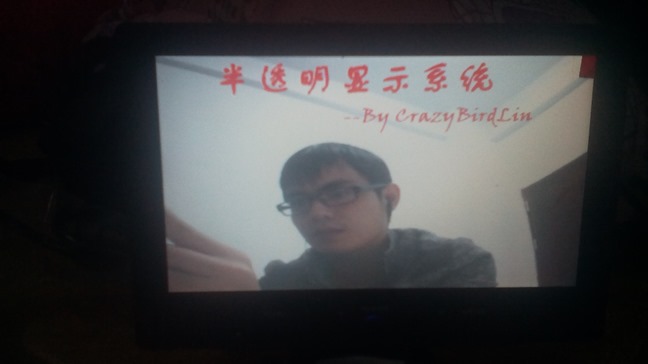

FPGA测试结果如下:

先写到这吧，更详细地以后再补充~~~又是该睡觉的时候了，晚安，88*^_^*
