申明：前面看不明白Bayer转RGB中3*3矩阵的小朋友，可以看看这里了。

Bingo当年在做这方面设计的时候，查询过很多资料，3*3阵列的获取，大概有以下三种方式：

（1）通过2个或3个RAM的存储，来实现3*3像素阵列

（2）通过2个或3个FIFO的存储，来实现3*3像素阵列

（3）通过2行或3行Shift_RAM的移位存储，来实现3*3像素阵列

不过经验告诉大家，最方便的实现方式，非Shift_RAM莫属了，都感觉Shift_RAM甚至是为实现3*3阵列而生的（只不过Altera和Xilinx的工具给了这个IP，ASIC木有，得自己用RAM来实现）！

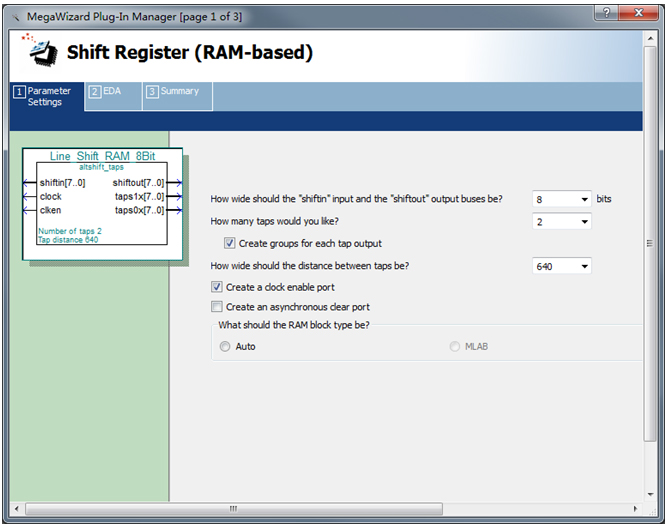

首先介绍一下Shift_RAM，宏定义模块如下图所示：

Shift_RAM可定义数据宽度、移位的行数、每行的深度。这里我们固然需要8Bit，640个数据每行，同时移位寄存2行即可（原因看后边）。同时选择时钟使能端口clken。详细的关于Shift_RAM的手册参数，可在宏定义窗口右上角Document中查看，如下：

http://www.altera.com/literature/ug/ug_shift_register_ram_based.pdf

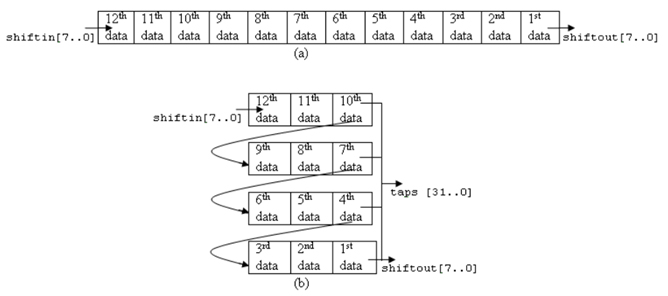

手册给出了一个非常形象的一位寄存示意图，如下所示：

看懂这个示意图，没有任何继续往下看手册的意义！！！直接上战场！！！思路是这样子的，Shift_RAM中存2行数据，同时与当前输入行的数据，组成3行的阵列。这里新建VIP_Matrix_Generate_3X3_8Bit文件，在此实现8Bit宽度的3*3像素阵列功能。具体的实现步骤如下：

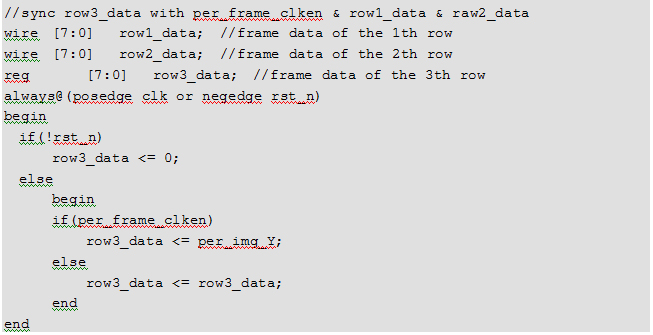

（1）首先，将输入的信号用像素使能时钟同步一拍，以保证数据与Shift_RAM输出的数据保持同步，如下：

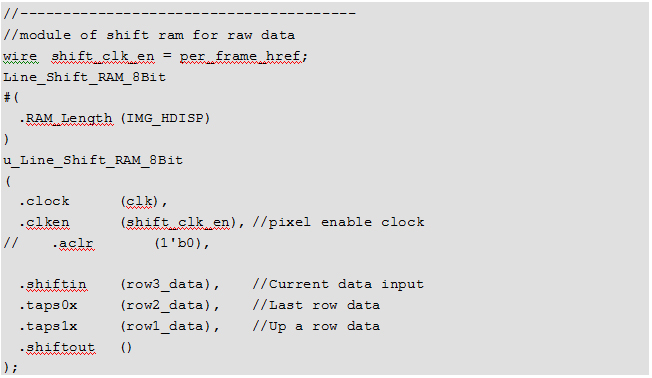

（2）接着，例化并输入row3_data，此时可从Modelsim中观察到3行数据同时存在了，HDL如下：

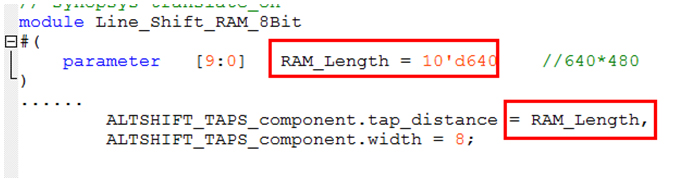

这里需要注意的是，本模块使用的Shift_RAM不仅仅通过LPM得到，Bingo对此作了手脚，即每行的深度通过宏定义输入，这样方便了仿真，以及未来不同分辨率之间图像的移植。打开Shift_RAM文件可见Bingo做的手脚，所以建议大家不要乱动！

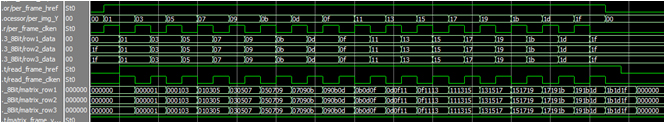

在经过Shift_RAMd 移位存储后，我们得到的row0_data，row1_data，row2_data的仿真示意图如下所示：

数据从row3_data输入，从第3行的输入开始，便有了3行图像阵列的同时移位输出。从图像第三行输入开始，到图像的最后一行，我们均可从row_data得到完整的3行数据，即为实现3*3阵列奠定了基础。不过这样做有2个不足之处，即第一行与第二行不能得到完整的3*3阵列（至少需要三行数据）。但从主到次，且不管算法的完美型，我们先验证3X3模板实现的正确性。因此直接在行有效期间读取3*3阵列，机器方便快捷的实现了我们的目的。

（3）Row_data读取信号的分析及生成

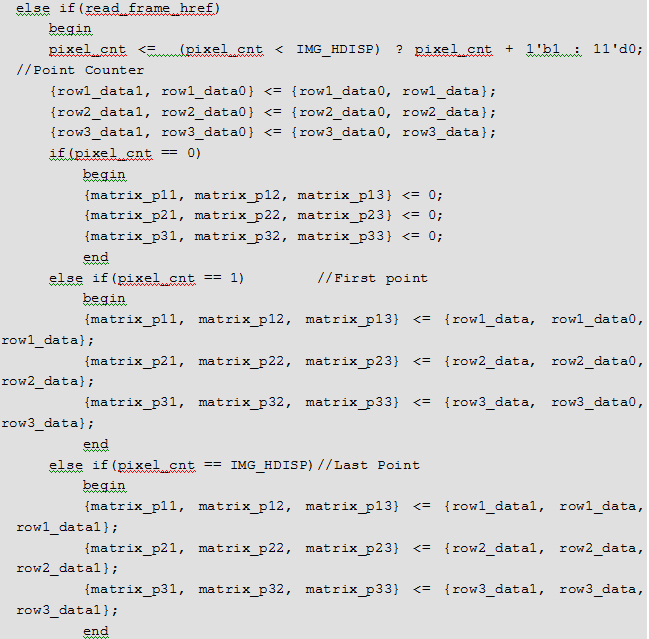

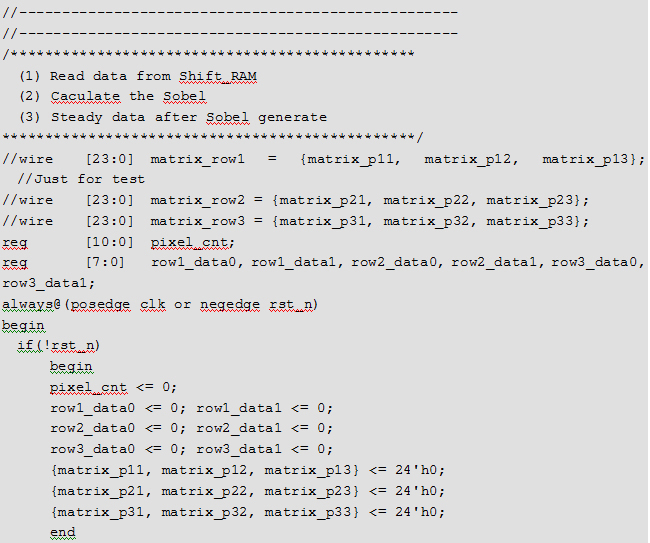

这里涉及到了一个问题，数据从Shift_RAM存储耗费了一个时钟，因此3*3阵列的读取使能与时钟，需要进行一个clock的偏移，如下所示：

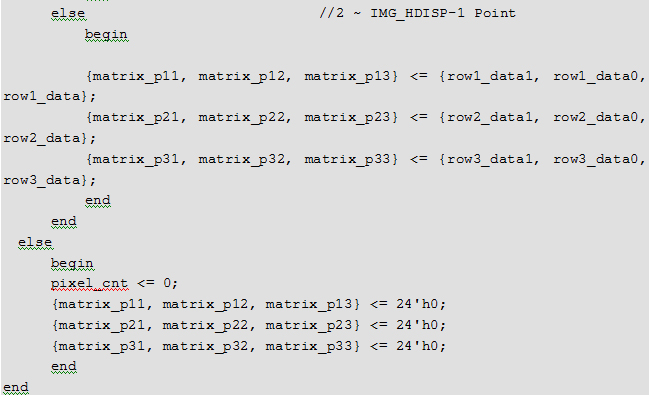

最后得到的matrix_p11、p12、p13、p21、p22、p23、p31、p32、p33即为得到的3*3像素阵列，仿真时序图如下所示（新架构没有*_clken）：

（5）完整的Bingo版VIP时序

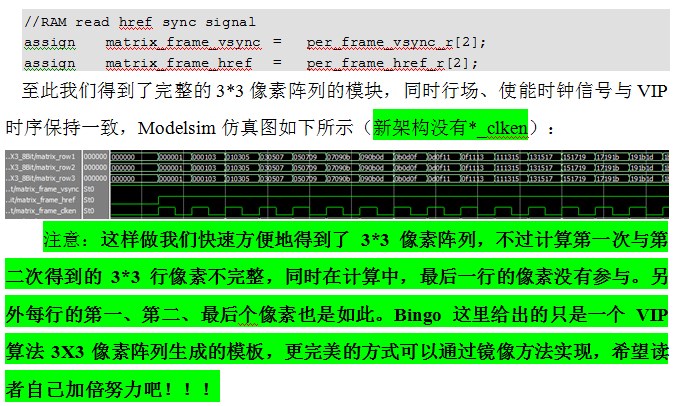

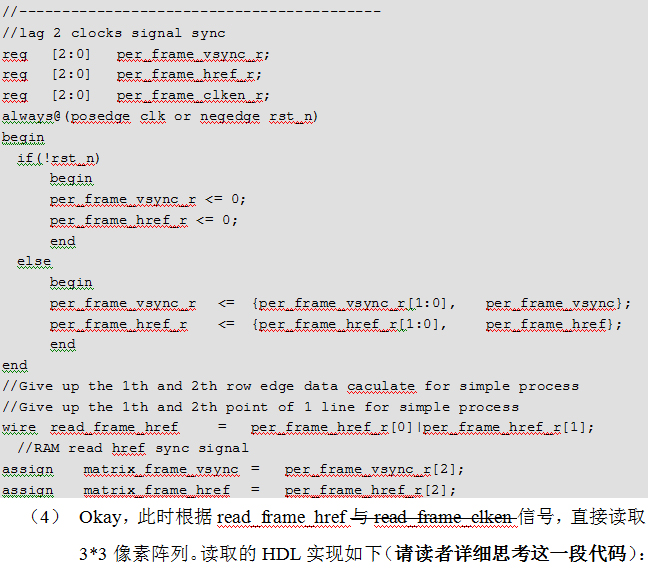

前面Bingo说过，所有Video_Image_Processor包含的图像处理架构，均用统一的Bingo版时序，因此这里3X3的像素阵列生成也不例外。前面Shift_RAM存储耗费了一个时钟，同时3*3阵列的生成耗费了一个时钟，因此我们需要人为的将行场信号、像素使能读取信号移动2个时钟，如下所示：
