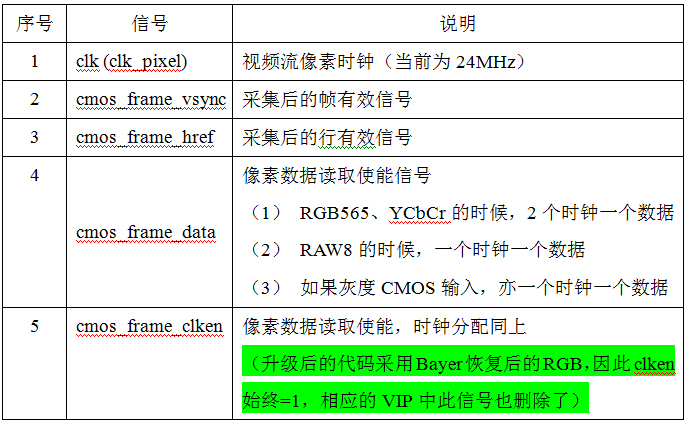

在6.3节中Bayer恢复RGB，其实我们已经或多或少的接触到Bingo设计的VIP模块了。并且我们通过CMOS_RGB565_Capture模块（当然RAW、YCbCr模式的采集，接口不变），已经得到了以下的一组信号：

7.1.1. VIP_Image_Processor接口约定

从本章开始，我们全面进入HDL-VIP视频图像算法处理的开发，所有的算法模块均会包含在Video_Image_Processor模块。为了统一算法模块，以及视频流的接口，我们需要约定VIP时序，且称呼为《Bingo版的VIP时序约定》。这里先给出Video_Image_Processor模块的输入接口，如下所示：

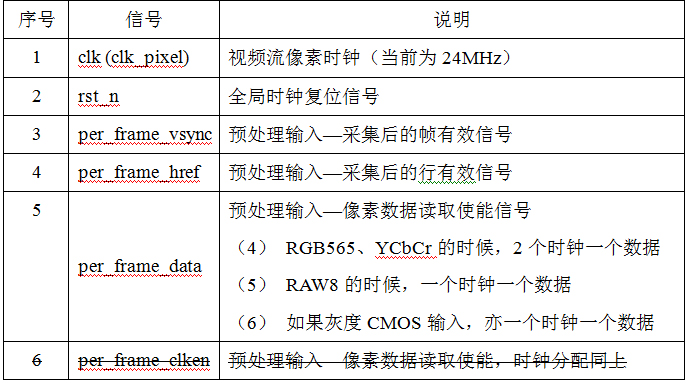

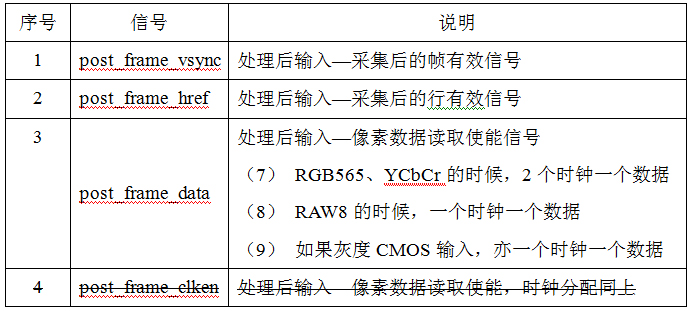

注意，这里的per表示预处理的数据，当然经过视频图像算法处理过的时序，便称之为post_xxxx，如下表所示：

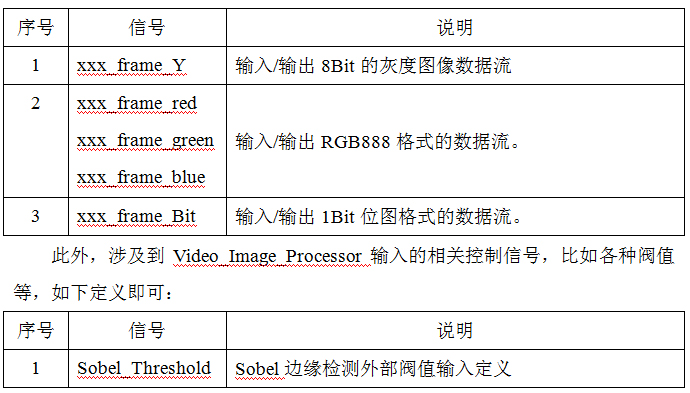

此外，如果输入的是灰度图像，则命名为xxx_frame_Y，如果输入的是三通道RGB图像，则xxx_frame_red/green/blue，如果输入的是位图，则xxx_frame_Bit，详见下表：

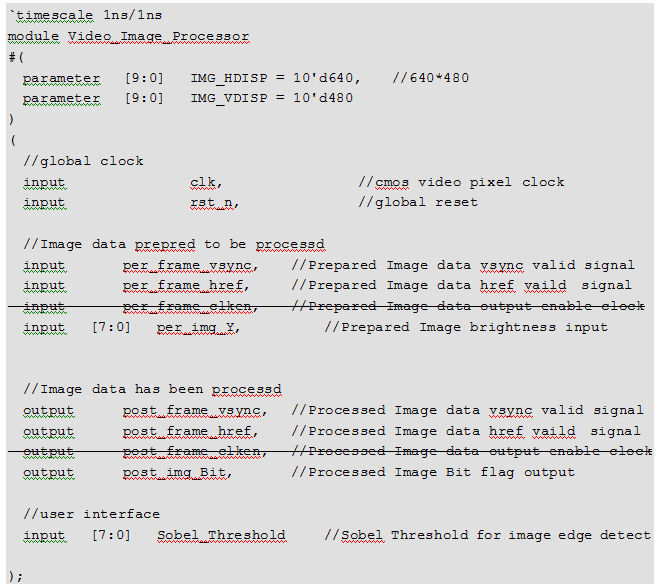

这样，除了像素时钟与复位信号外，关于Bingo版的VIP时序约定、Video_Image_Processor的信号接口就已经有了一个统一的命名方式，且不管这个黑匣子的内容，在固定标准的模式下进行开发，更便于日后算法的优化、移植。这里给出8Bit灰度图像输入，1Bit位图输入，以及包含了一个阀值信号的Video_Image_Processor接口module，如下图所示：

7.1.2. VIP_Image_Processor时序约定

前面已经定制了Video_Image_Processor的接口，日后内部包含任何VIP算法模块，接口定义均与前面的约定保持一致，均以VIP_XXXX格式为准，XXXX表示功能，且保存于当前工程/src/Video_Image_Processor目录下。后续所有HDL-VIP的设计，都会遵循Bingo自己的约定。

既然接口已经标定，接下来最重要的就是约定VIP的时序。所有模块的输入输出，均遵循接下来Bingo约定的VIP时序，并且预处理输入接口的时序，与处理后输出接口的时序完全相同。这里就2种情况，进行时序的详细描述：

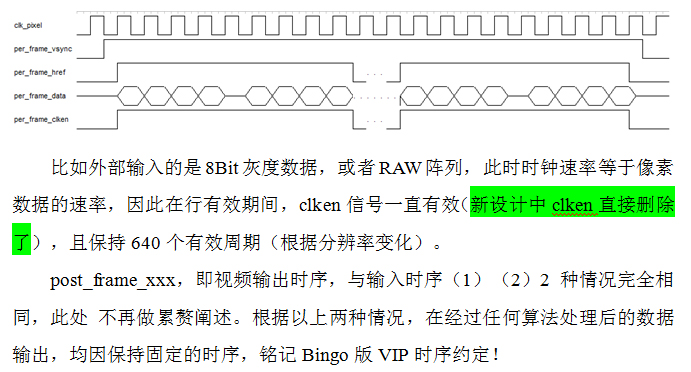

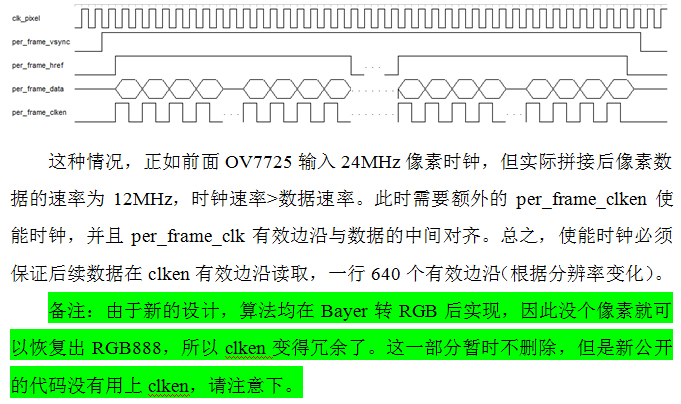

（1）时钟速率大于像素速率，如下图所示：

（2）时钟速率等于像素速率，如下图所示：
