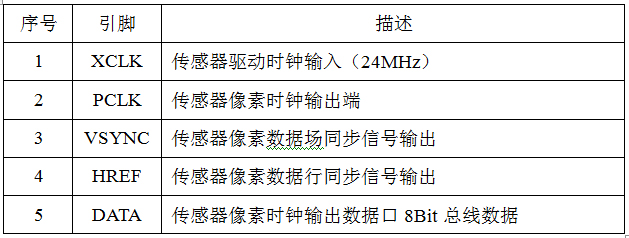

前面我们已经的完成了OV7725的初始化，如果硬件/通信正常的话，OV7725已经按照我们预期进行工作。关于CMOS摄像头视频时序，我们主要关心的主要有以下几个信号:

Altera Quartus II提供了强大的Signal Tap II在线逻辑分析仪，通过JTAG即可方便的捕获硬件的时序信号，因此Bingo这里将简单的采用SignalTap II进行CMOS视频时序的介绍，详细的给出了以下几个方面的采集分析：

（1）VSYNC = L Valid时视频流数据

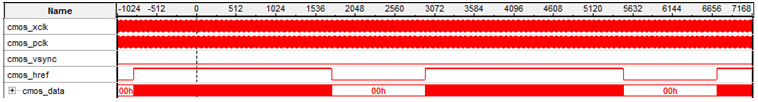

在OV7725默认状态，即未经过初始化时，输出的VSYNC信号为低电平有效。或者在I2C_OV7725_RGB565_Config中设置0x15寄存器的值为默认值0x00，得到如下波形：

这个波形是OV7725输出的默认电平下的视频信号时序。从波形中可知，在数据无效时OV7725输出0；而在数据有效时，HREF与DATA同时有效，此时场信号VSYNC默认为低电平有效。

（2）VSYNC = H Valid时视频流数据

由于Micron、VGA等都在VSYNC为高电平时数据有效，并且这也更符合逻辑，同时可以和VGA时序匹配，因此在I2C_OV7725_RGB565_Config中设置0x15寄存器的值为默认值0x02，即翻转VSYNC，得到如下波形：

可见在场有效信号VSYNC由低电平变成了高电平，其他信号保持不变。在Bingo后续的设计中，都将设置OV7725 VSYNC为高电平有效，低电平场同步模式。

（3）视频信号深度分析

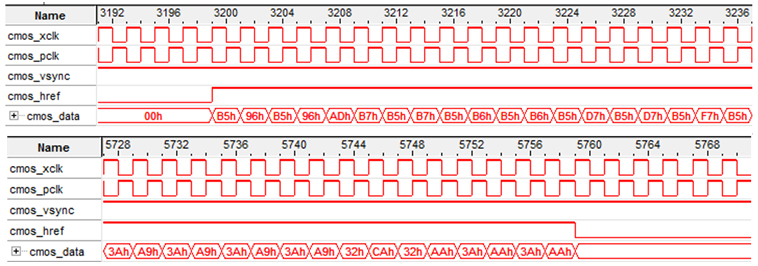

放大② 中的波形，在行有效信号HREF起始时，Data同步从低电平开始输出，在行有效信号HREF结束时，Data同步从输出变成低电平，如下图所示：

从图中分析，在当前行有效信号输出时，HREF从采样点3199开始，到5759结束。由于输入数据为24MHz，而采样时钟为48MHz（SignalTap II采样时钟），因此一个数据被采样了2次，这样每行输出的数据计算如下：

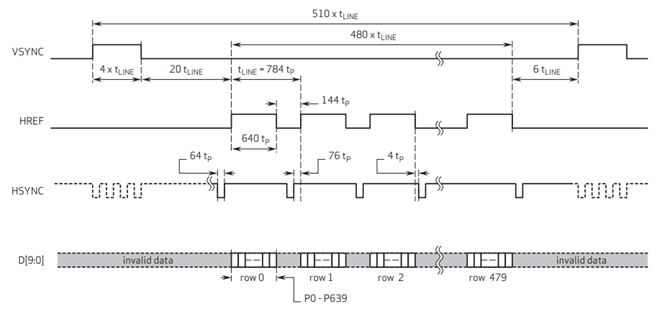

再次结合OV7725的数据手册，翻看OV7725的时序图，如下所示：

注意，Bingo在OV7725初始化的时候，设置了VSYNC为低电平同步，即VSYNC与上图相反！此时时序与VGA扫描时序，除了时间间隔，其他完全相同。

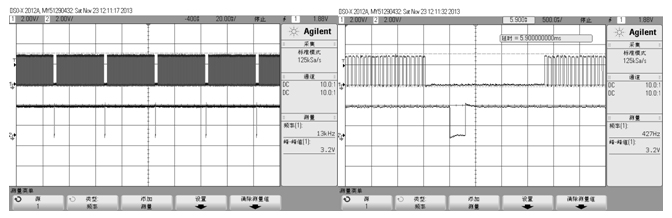

同时，我们用示波器验证分析按照Bingo的初始化列表初始化后的视频流格式，抓图如下所示：

从图中可见数据在VSYNC高点平有效，在VSYNC低电平同步。同时VSYNC为25FPS（图中不可见），这主要与寄存器的配置有关。在手册中说道CMOS 24MHz像素时钟的时候，帧率为30FPS，那那是相对于国外60Hz交流电而言的。国内交流电为50Hz，为了避免工频闪烁，在设置寄存器0x2B为9e，由于25Hz恰好为50Hz的约束，这样便更容易的实现了自动曝光避免。

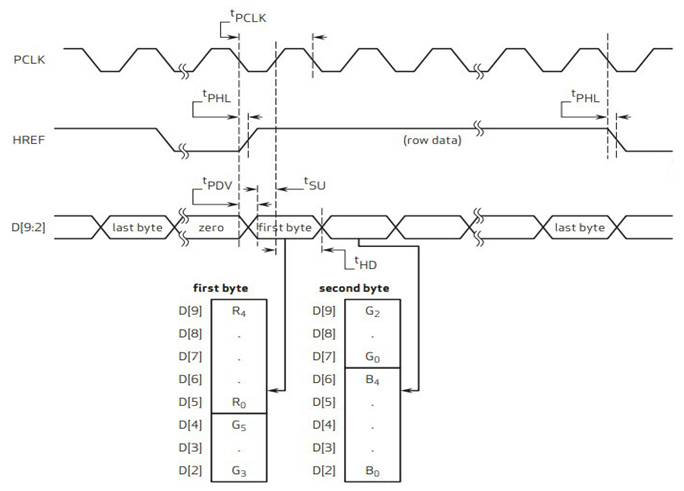

此外，前面Bingo选择了RGB565模式的初始化，因此查看OV7725数据手册，可见RGB565模式下输出的图像数据格式为：

RGB565即{R[4:0], G[5:0],B[4:0]}，此时已经达到了人眼能够分辨的真彩色。结合视频流像素输出规律，从OV7725输出的RGB565时序图中分析，可见以下几点：

①　在HREF无效时，不输出数据；在HREF有效时，连续输出640*2个的一行数据。

②　数据输出仅D[9:2]有效，D[1:0]忽略（实际上硬件中我们的确只用了高8位）。

③　从HREF有效开始，先输出RGB565的高8位，即{R[4:0],G[5:3]}，再输出RGB565的低8位，即{G[2:0],B[4:0]}。

④　数据在PCLK低电平是改变，在PCLK高电平时可以有效读取。

因此，将CMOS_PCLK作为主时钟，简单的通过捕获CMOS_VSYNC与CMOS_HREF的信号，就可以直接采集到每行1280（640*2）,每场480行的数据。唯一需要处理的是实现前后8Bit RGB565数据的拼接，以至于将输入的24MHz的像素时钟，降低到了12MHz的像素时钟。主要代码及分析如下。

首先，在正式开始采集数据之前，我们得稳定初始化后的CMOS Sensor。手册要求必须给足300ms，或者说延时10FPS，如下所示。因此我们要通过VSYNC的下降沿的计数，来实现10FPS的延时。

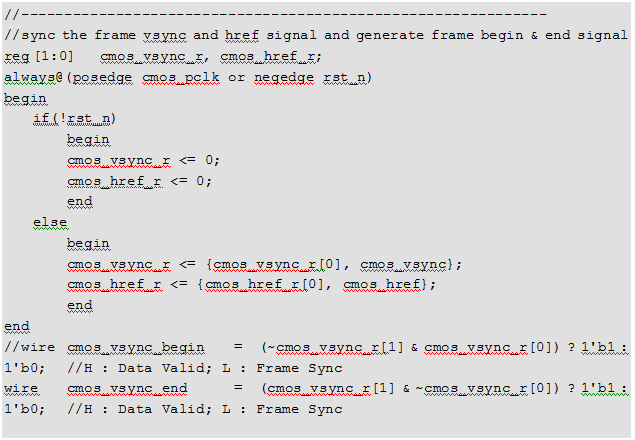

这里用到了“边沿检测技术”，通过判断CMOS VSYNC下降沿（前面寄存器设置低电平同步）作为使能信号。这里通过cmos_vsync的寄存，来获得2个时刻的值，相关代码如下（cmos_href_r的寄存后续模块有用）：

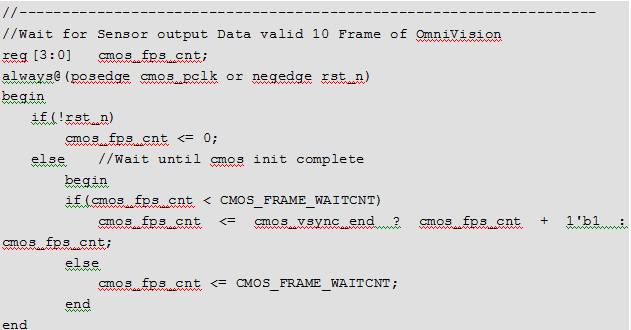

此时，采用cmos_vsync_end作为计数使能信号，计数到10后，停止，相关代码如下：

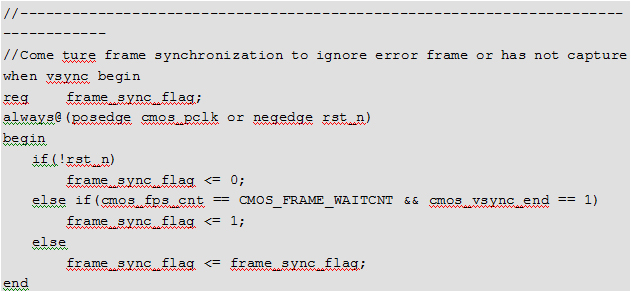

这里CMOS_FRAME_WAITCNT作为外部输入的帧延时宏定义变量，例化时定义10，即为10 FPS的延时。由于某些相机不需要10FPS的延时，或者其他的一些原因，在上一步骤之后，为了实现帧同步，我们需要等待下一次帧结束信号。即让完成了10 FPS的延时（如有CMOS有要求的话），在等待下一个帧完成信号，打开帧同步信号frame_sync_flag，相关代码如下所示：

这里的frame_sync_flag对于整个CMOS视频采集模块而言，非常的重要。唯有frame_sync_flag，有效，采集的信号才能正常输出，这将是采集模块成功的一个标志。

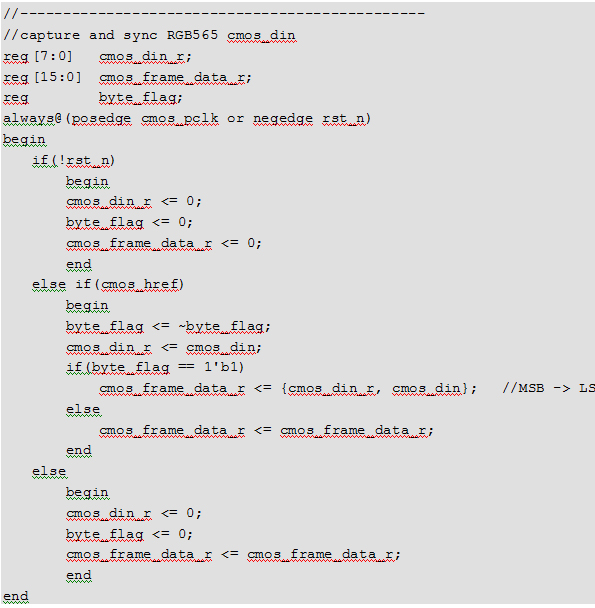

接下来，我们正式开始RGB565数据的采集。从前文中我们已经了解到RGB565即{R[4:0], G[5:0],B[4:0]}，在VSYNC及HREF有效时，每个CMOS_PCLK先发送RGB565的高8位，即{R[4:0],G[5:3]}，然后发送RGB565的后8位，即{G[2:0],B[4:0]}，因此，从HREF有效开始，我们必须拼接每相邻的2个Data，实现完整的RGB565的读取。相关代码如下所示：

这里的byte_flag作为高低8Bit的标志，即0的时候为高8Bit，1的时候为低8Bit。每次在byte_flag == 0的时候寄存像素数据，在byte_flag == 1的时候拼接{寄存像素数据，当前像素数据}，得到RGB565。拼接后的数据为cmos_frame_data_r。

当然，这里涉及到frame_sync_flag同步信号，最后实现一下数据流的使能控制，如下所示，cmos_frame_data为最终延时、同步、拼接输出的16Bit RGB565数据：

此外，既然RGB565发两次数据最为一个完整的像素数据，因此我们有必要认为生成一个数据读取使能时钟，作为后续数据读取的标致信号。我们每次在byte_flag == 1的时候通过拼接输出数据，因此应该在byte_flag == 0的时候输出使能信号。但由于第一次byte_flag == 0的时候还没有数据，同时最后一个数据拼接后不再有byte_flag == 0，因此这里将byte_flag延时一个时钟，同时用byte_flag == 1（为什么是1自己想清楚）作为RGB565数据输出的使能信号，相关代码如下所示（同时结合帧同步信号）：

此外，相对于数据流的输入而言，我们用2个时钟输出了拼接后的数据，因此VSYNC与HREF均应该滞后2个时钟，结合帧同步信号，帧同步信号cmos_frame_vsync与行同步信号cmos_frame_href的输出如下所示：

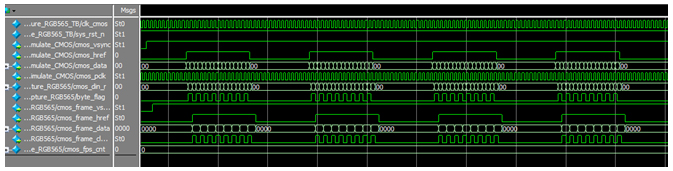

这一部分代码，Bingo在当前工程目录给出了完整的Modelsim仿真测试文件。这里得到了测试波形如下所示，详情请自行分析CMOS_Capture_RGB565_TB：

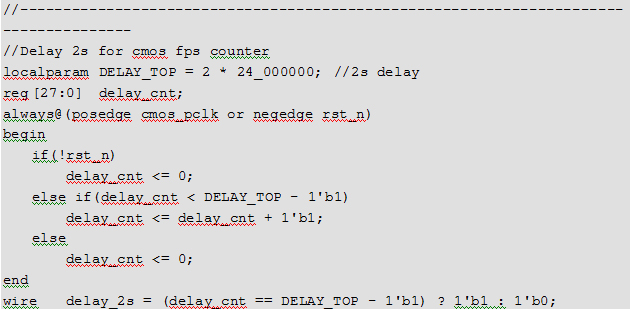

所谓完美是没有极限的，Verilog HDL是万能的。这里Bingo教大家如何用RTL实时计算帧率。首先我们通过像素时钟24MHz得到2S的周期，代码如下所示：

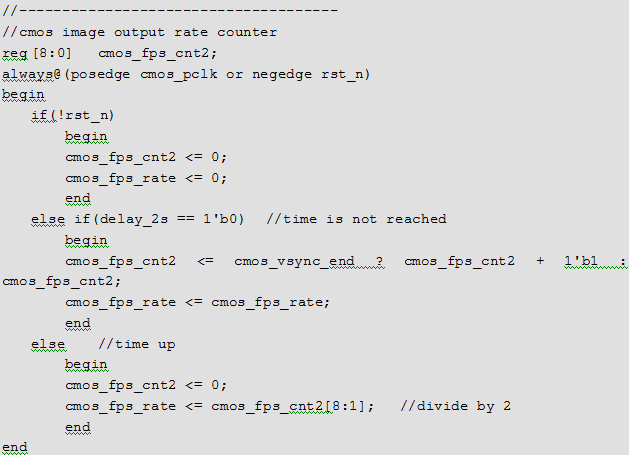

在这2S内，我们需要做的就是累积这段时间内的帧数。每次2S计数到时，通过累积的帧数/2，便得到了实时的帧率。2S更新一次是一个相对的值，您可以额10S，更新一次，但提高了准确性的同时，却降低了实时更新的速度。这里更新的相关代码如下：

输出的cmos_fps_rate便是得到的2S更新一次的帧率值。

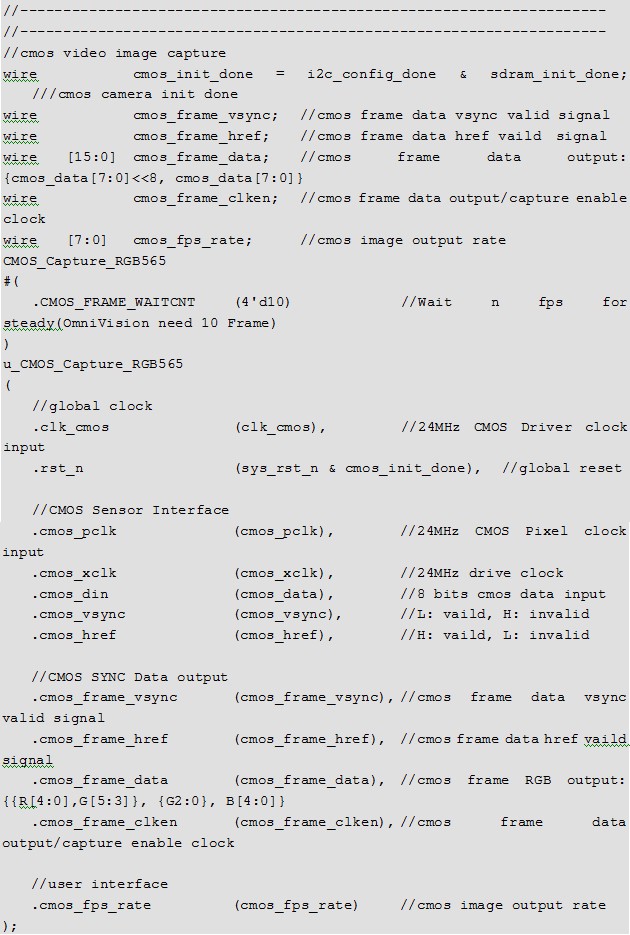

废话一大片，我们终于完成了CMOS视频流数据的采集，这里给出例化代码，如下：

从复位的例化中可见，每次模块在CMOS Sensor与SDRAM均初始化完毕后，才开始打开CMOS视频流采集电路，这样保证了数据的捕获与写入是有效的，避免由于不稳定性导致的数据缺失。
