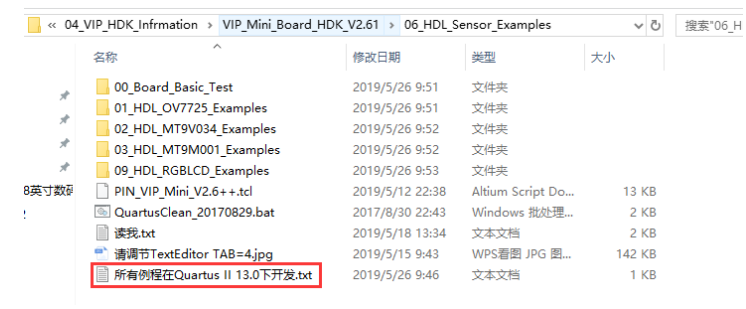

本章所有代码工程，均在../06_HDL_Logic_Examples目录下，请用户参照VIP Mini资料包，如下所示：

首先，VIP Mini的所有例程，均采用最经典的Quartus II 13.0，请安装当前版本，如果是其他版本，关于移植或者出现IP版本的问题，麻烦自行解决，谢谢（一般情况下直接用高版本编译综合也不会有问题，Altera对IP的延续性比Xilinx做的好）。

关于Qaurtus II安装教程，驱动的安装，以及仿真软件Modelsim的使用等，请参照本人写的《FPGA设计技巧与案例开发详解》一书，本教程不面向与初学者，在篇幅上不进行入门的阐述，谢谢！

本章主要介绍VIP Mini资料包的基本HDL例程，介绍架构以及接口功能，以及标配摄像头的采集显示等。

1.1.Board_Basic_Test例程

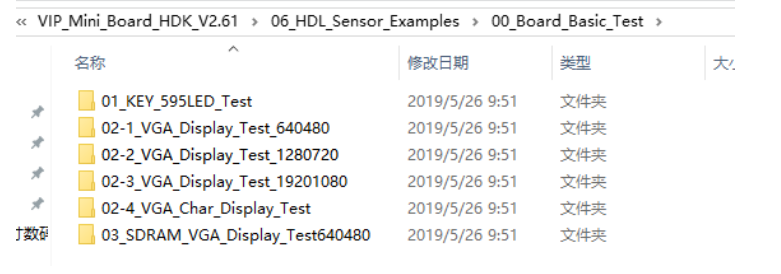

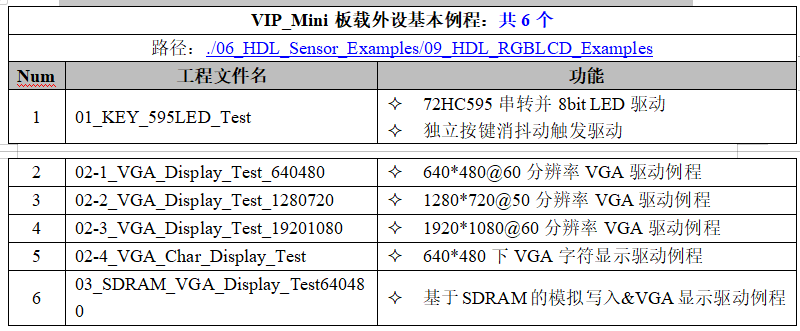

首先介绍资料提供的板卡基本接口测试例程，共有6个如下表所示：

(1)00_KEY_595LED_Test：

板载PLL、复位按键、用户按键、基于74HC595的串转并8bit LED的测试，工程比较简单，但是代码非常成熟，请直接享用。

(2)02-X_VGA_Display_Test_分辨率：

主要是不同分辨率的测试程序，包括了640*480@60，1280*720@50，1920*1080@60，这些分辨率在后续的摄像头采集工程中都用到了。关于分辨率主要修改的是lcd_para.v宏定义行场参数，以及分辨率匹配的扫描频率修改PLL，其他几乎都一样，由于比较简单，不展开讨论。

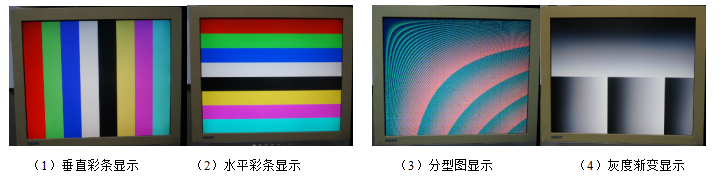

用户可以在lcd_display.v中修改宏定义，测试各类VGA显示图像，如下图所示：

（1）垂直彩条显示 （2）水平彩条显示 （3）分型图显示 （4）灰度渐变显示

(3)03_SDRAM_VGA_Display_Test640480:

在VGA显示例程的基础上，增加了SDRAM控制器的驱动，从前端模拟数据，写入SDRAM，再从后端读取SDRAM数据，按照50/60给VGA刷新。这部分对于SDRAM的驱动开发非常重要，因为这事我们摄像头采集显示缓存的基础，也是后续做图像处理算法的缓存节制。

关于“不完全乒乓SDRAM控制器”的设计及使用，本人在《FPGA设计技巧与案例开发详解》一书中已经阐述的淋漓尽致，本教程就不再展开，老司机都不喜欢罗嗦，并且既然致力于搞算法，那这部分应该算是基础。
