1.USB Camera VIP Panel功能及使用介绍

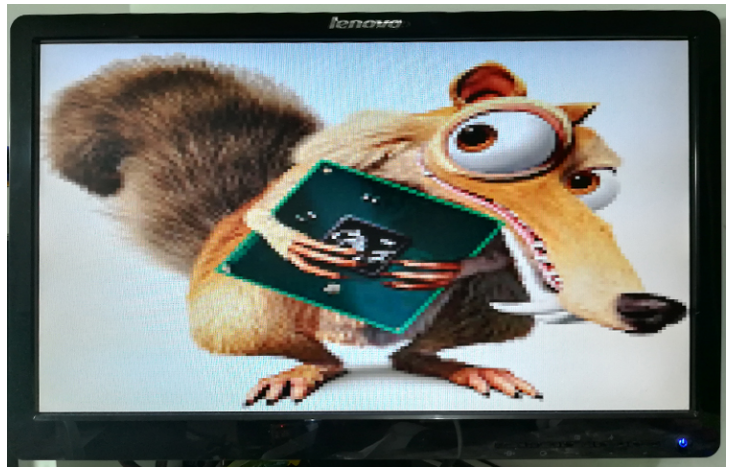

话说，每次开发摄像头的时候，旁边都得蹲一个笨笨的VGA显示器，如上图所示。被禁锢的思想，很使劲的努力却使不出劲来……由于很多朋友没有多余的显示器，或者空间不允许这样挥霍，那么我们就得做出一些改变了。

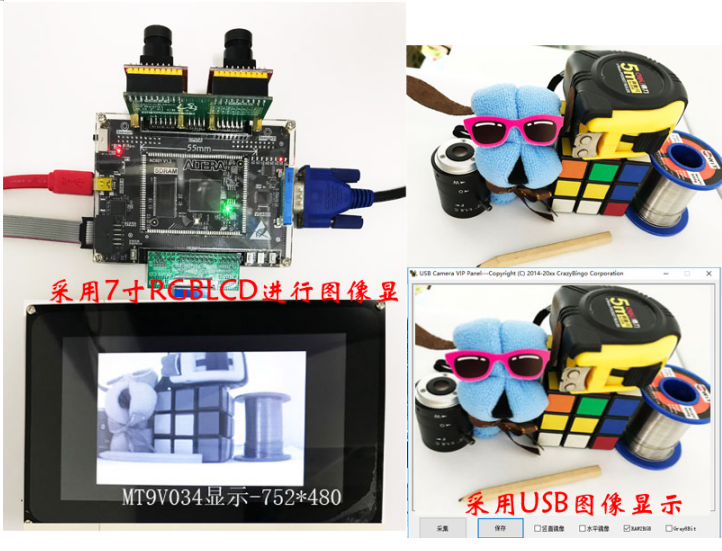

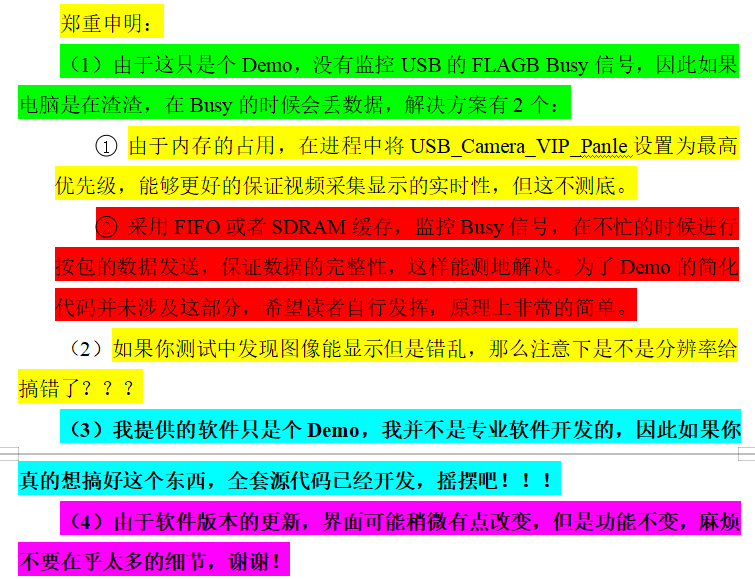

如果没有VGA显示器，想要显示图像，VIP Mini支持7寸RGBLCD以及USB图像传输给PC上位机，前者简单暴力，开发和VGA几乎一致，后者略微复杂，需要软硬结合，并且开发板提供的只是Demo，不保证你产品级别，想做的更好的朋友必须配合FLAGB增加FIFO缓存，这个你们自由发挥吧。关于VIP Mini开发板对接RGBLCD或者USB显示，如下所示，按需所求，节约用钱！

简单地说，如果没有VGA，用RGBLCD那还是可以脱机完成所有工程的开发测试，如果用了USB功能那必须联机进行测试，并且上位机这块是个大头，我（提供的个只是Demo）。由于RGBLCD的开发和VGA几乎完全一致，因此不再累赘，这里主要讲讲采用USB_VIP_Pannel进行图像采集测试。

首先，如前一章VIP Mini USB驱动安装教程所述，在保证驱动安装成功后，连接USB-Mini线，如在设备管理器能找到如下设备，则证明连接成功。

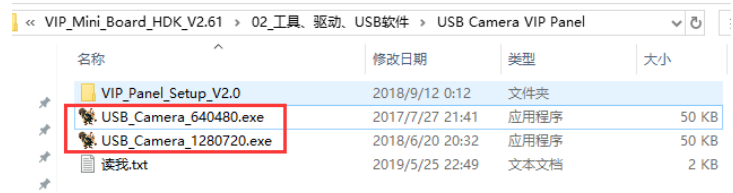

此时，理论上已经成功连接了板卡与PC，能够实现正常的通信。USB Camera VIP Panel软件在“../02_工具、驱动、USB软件\USB Camera VIP Panel”下，如下所示：

首先USB_Camera_640480或者USB_Camera_1280720针对不同的分辨力采集，主要使用匹配的Sensor如下：

（1）USB_Camera_640480：OV7725 RAW 640*480采集并彩色显示；MT9V034 752*480裁剪640*480的灰度显示；

（2）USB_Camera_1280720: MT9M001/AR0144裁剪1280*720后灰度显示。

（3）更多分辨率请用户自行修改“12_USB上位机MFC Demo源码”中的分辨率宏定义，支持各种特殊需求，这里我提供的只是Demo。

其次，用户如果直接可以打开USB_Camera_640480.exe软件，则不需要进行VIP_Panle_Setup安装，原因是本机已经包含了NET.4或VS10库等组建，无需重新进行软件的安装，因此请用户快捷方式到桌面，方便后期调试运行。

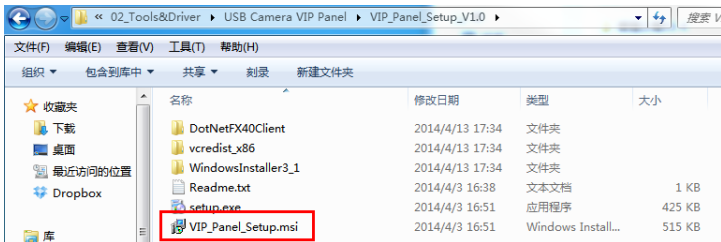

反之，如果用户双击USB_Camera_640480.exe，提示缺少XX.dll或者其他警告，则需要进行完整的软件安装，此时打开VIP_Panle_Setup_V1.0文件夹，如下所示：

用户通过双击VIP_Panel_Setup_V1.0下的setup.exe，直接安装，一路Next即可（由于为了支持没有安装NET.4或VS10库的PC，因此发布的软件略大了一点）。安装完毕后将在桌面出现USB_Camera_VIP_Panle.exe快捷方式，如下所示：

Warming：上述软件只是装了个lib，实际还是暂时用USB_Camera_640480/1280720.exe吧。

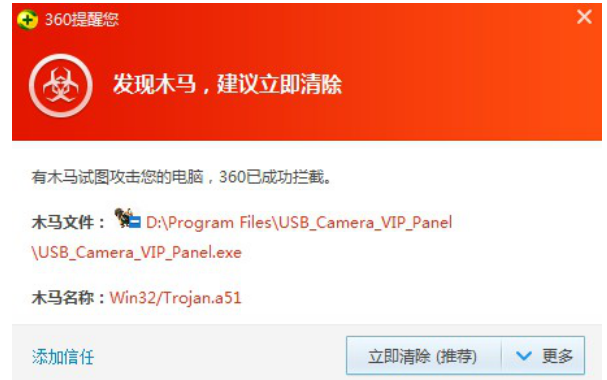

如果安装了360等SB的软件，用户第一次双击USB_Camera_640480.exe，可能出现以下警告，但是绝对注意着真的不是什么Trojan病毒！！添加信任即可。。。。

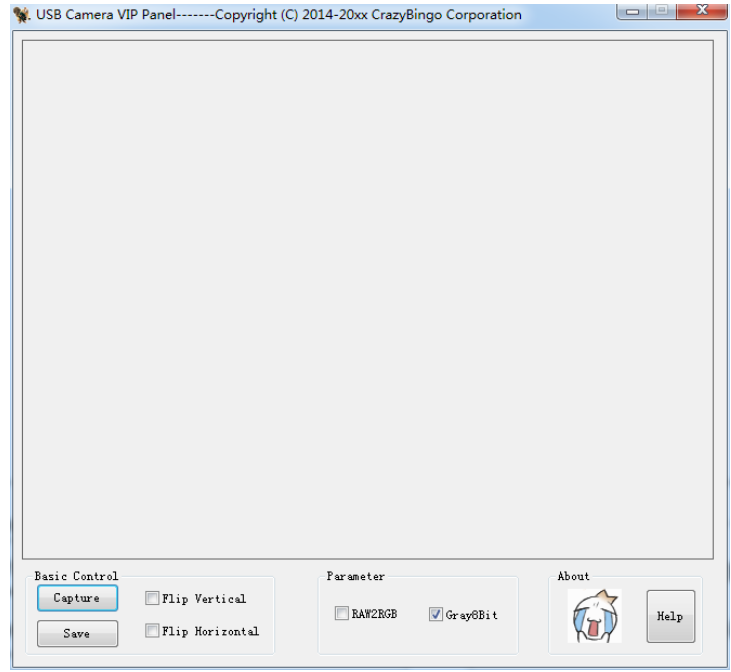

用户双击打开桌面的USB_Camera_640*480.exe，界面如下所示：

以USB_Camera_640480.exe软件为例，主要包含了以下功能：：

（1） 软件接受图像分辨率为640*480，默认采集并实时显示8Bit灰度图像。

（2） 支持Bayer阵列数据格式的图像采集，转为RGB888并实时显示。

（3） 支持8Bit灰度数据格式的图像采集，并实时显示。

（4） 按键触发Capture，开始采集并实时显示外部输入的视频图像。

（5） 按键触发Save，保存触发瞬间的画面到本机桌面，以CB_年月日时分秒.bmp命名

（6） 支持垂直镜像功能，选择/取消Flip Vertical实现。

（7） 支持水平镜像功能，选择/取消Flip Horizontal实现。

（8） 未完待续，以下是你的发挥部分……

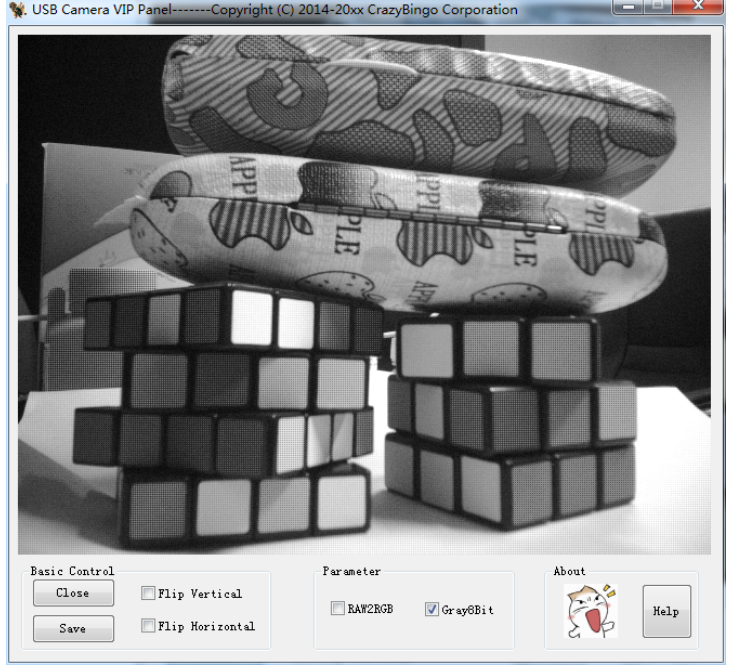

这里简单的演示一下，在连接好硬件，安装好驱动的前提下，小手一抖，点击采集，将实时接受并且显示视频。软件默认采集模式为Gray8Bit模式，如下图所示（Flip Horizontal为水平镜像）：

上面的灰度呈现网格的形式，主要是输入的是Bayer阵列，却当做灰度图像处理了。关于Bayer阵列与RAW转RGB算法，将在本教程中后续关于HDL-VIP中给出详细的介绍。

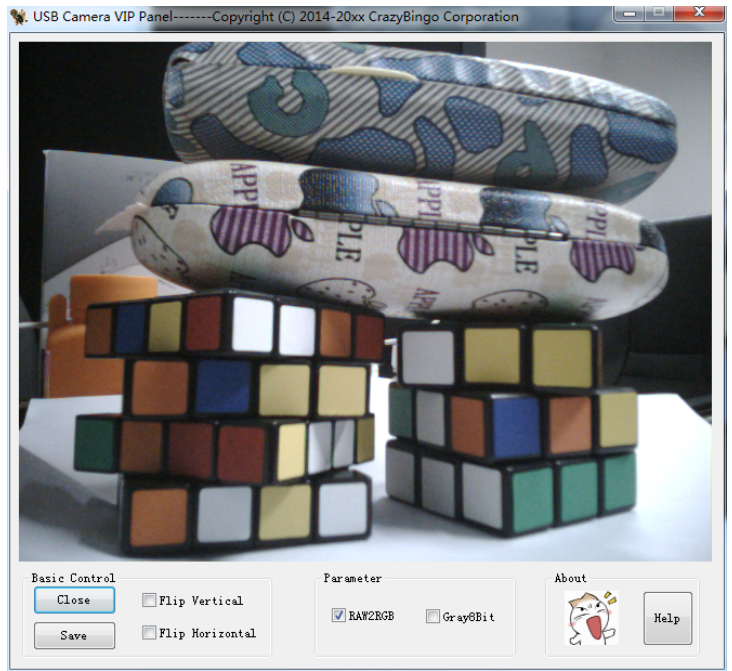

所以如果外部输入的是Bayer阵列，即8Bit RAW格式的视频流，此时点击RAW2RGB功能， USB Camera VIP Panel将实时接收并显示彩色视频，如下所示：

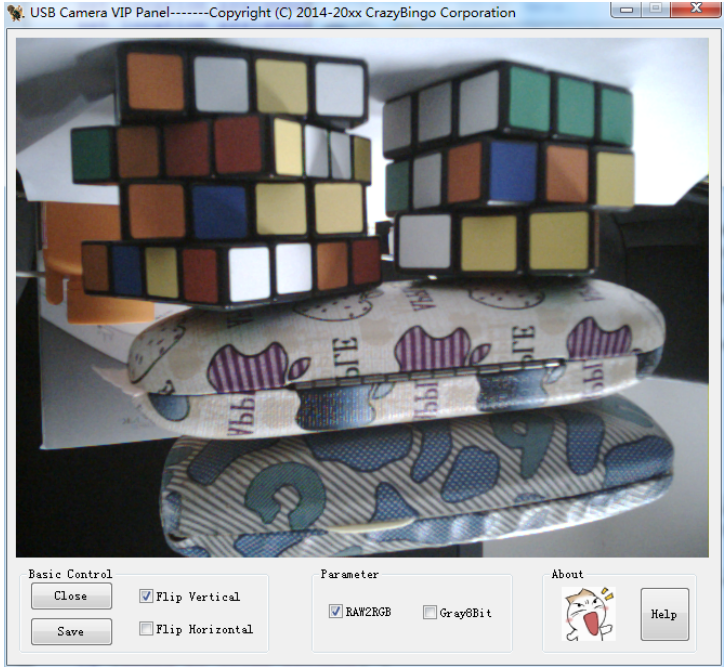

此外，点击竖直镜像，将得到竖直方向上镜像的图像，如下所示：

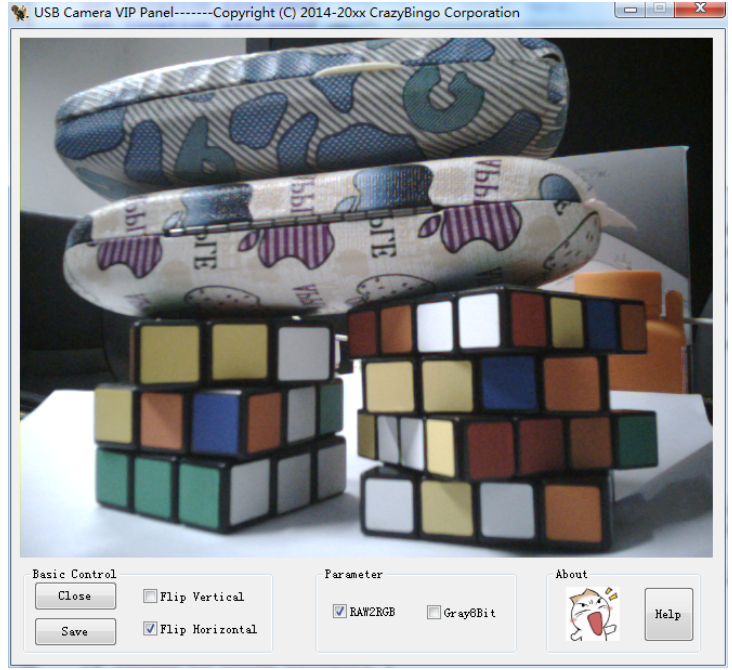

同样，点击水平镜像，将在得到一个水平方向上镜像的图像，如下所示：

最后，点击Save，软件将会自动保存您点击Save一瞬间软件捕捉到的画面，软件保存目录为本机的桌面，文件名为CB_年月日时分秒.bmp。此处点击Save，保存的图像在桌面，如下所示：

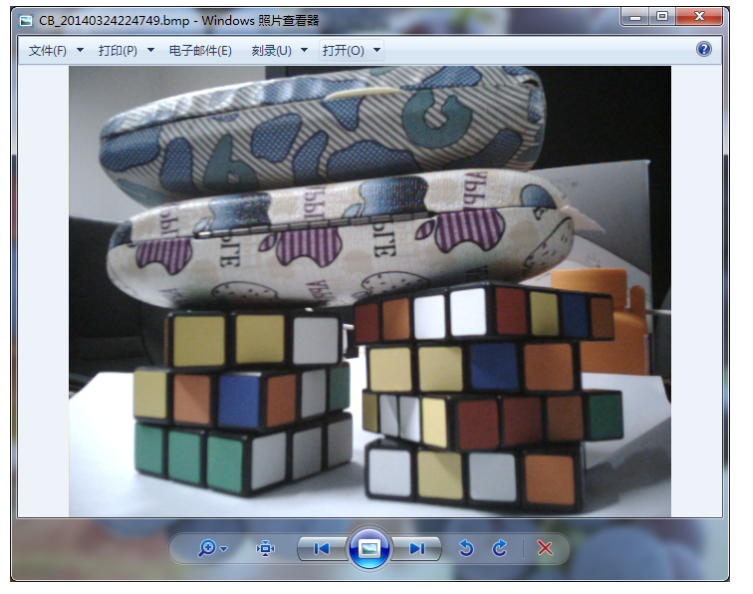

打开CB_20140324224749.bmp，图片如下所示（当然是前面水平镜像设置的图像）：

但是，这只是一个最基础的核心架构。肩膀已经给你准备好，更多的功能期待你的发挥。后续教程中，我们将采用VGA+USB的显示方式，基于FPGA的HDL-VIP开发，甚至通过FPGA硬件加速，实现软硬结合，发挥各自的优势！！
