2.VIPMini开发板资料介绍

本章开始，不打算吹太多的牛，使劲搂住，忍一忍，再忍一忍……

首先，开门见山地总结下，优化了那么多年，VIP Big和VIP Mini摄像头开发板的异同点是什么，FPGAer如何选择，简单的说，就是VIP Big适合从零开始入门，VIP Mini适合做图像处理并且接口丰富，但是两者都移植了我的所有图像算法，毕竟FPGA实现不依赖于平添。

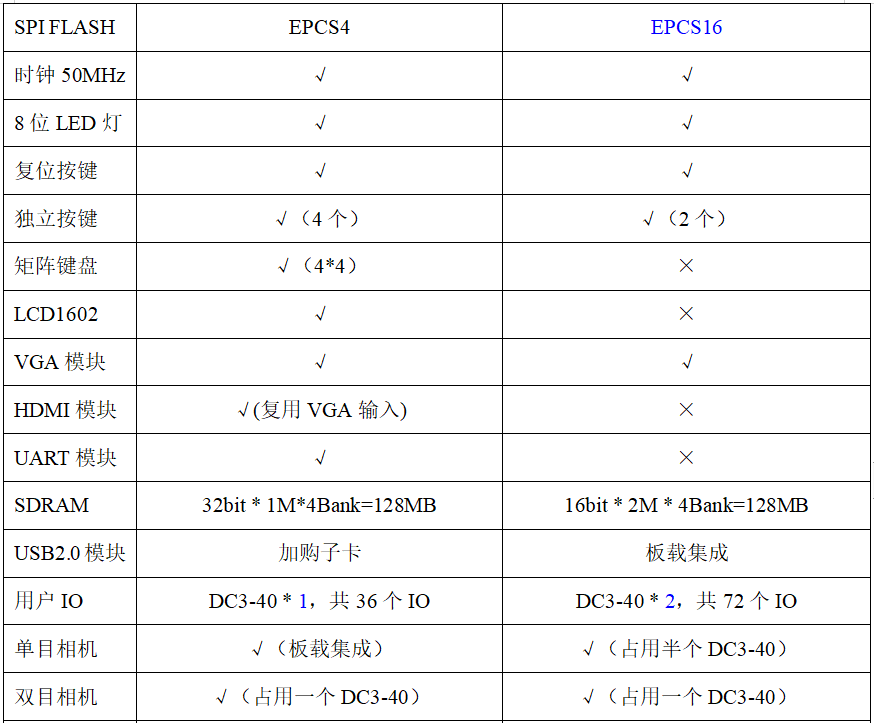

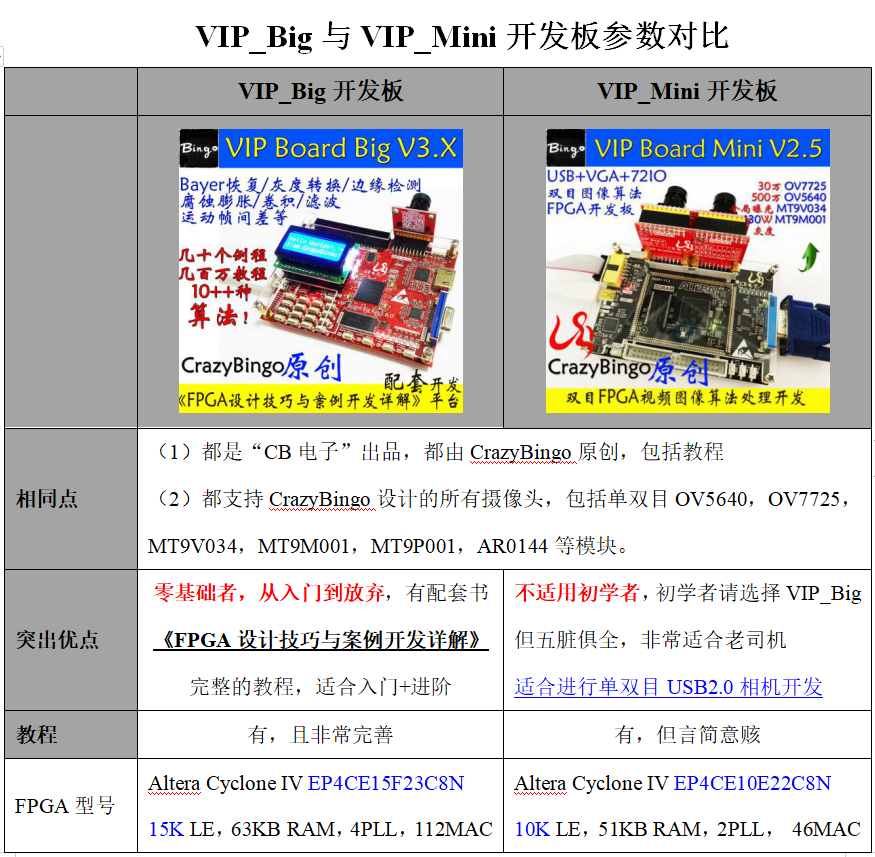

然后还是努力用图表给大家对比一下这两者的性能参数，如下所示。谨记本教材的主角是右侧的：VIP Mini开发板，谢谢。

2.1.VIPMini开发板套餐介绍

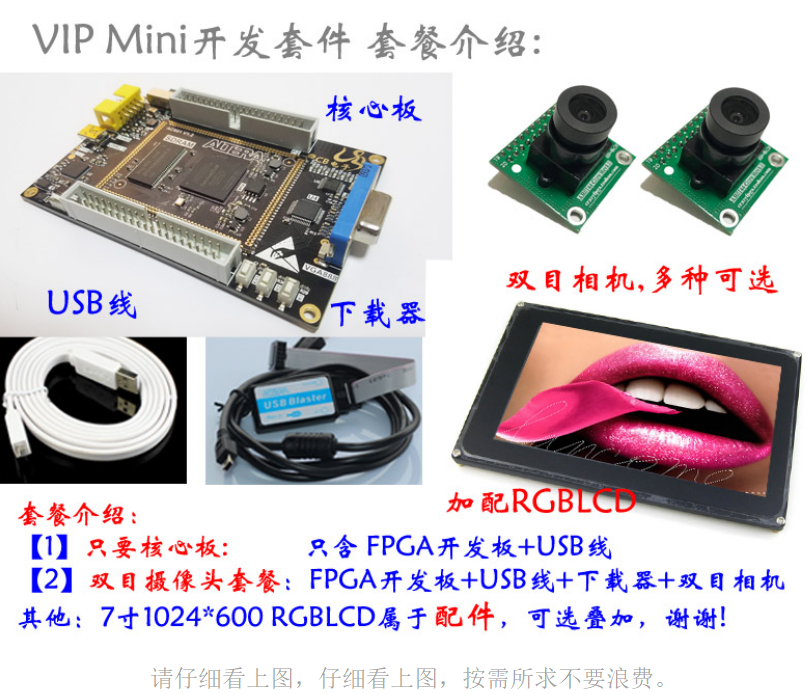

VIP Mini摄像头开发板主要包括了一个集成小梅哥的EP4CEE6 核心板（6可当作10用，一个Die），一根扁平的USB-Mini延长线，一个入门级别USB Blaster下载器，以及可选的OV7725/OV5640/MT9M001/MT9V034/AR0144等双目模组、7寸RGBLCD屏幕等。相关配置如下所示：

板卡安装好双目相机以及RGBLCD的效果图如下所示（以宽动态全局曝光的双目MT9V034为例）：

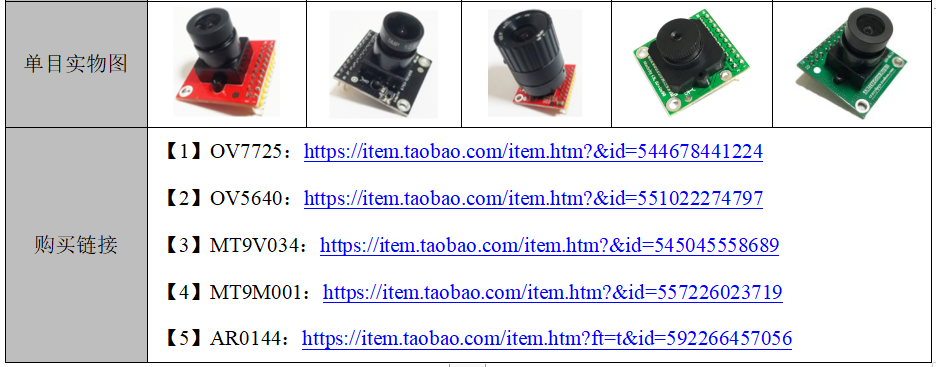

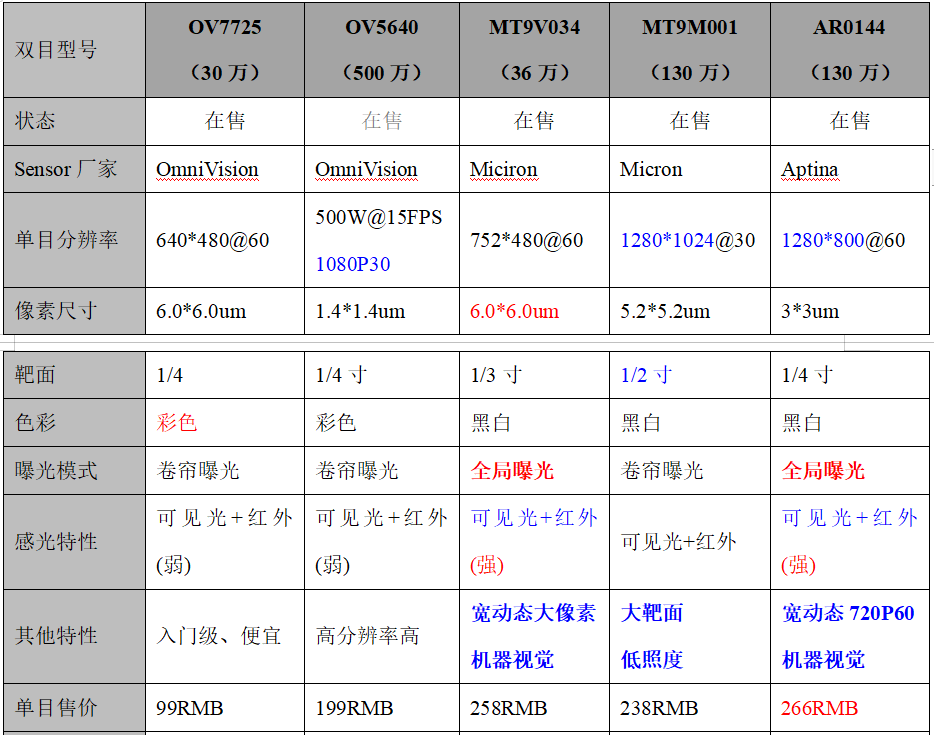

其中如上图所示，关于板卡配套可选的多款CMOS摄像头，均由CrazyBingo本人设计，其中关于这几块摄像头的选型参数对比，如下表格所示，用户可以按需所求，当然你如果是小白，不知道自己想要什么，那你可以默认标配或者等我有时间的时候回复您。

2.2.IPMini开发板资料介绍

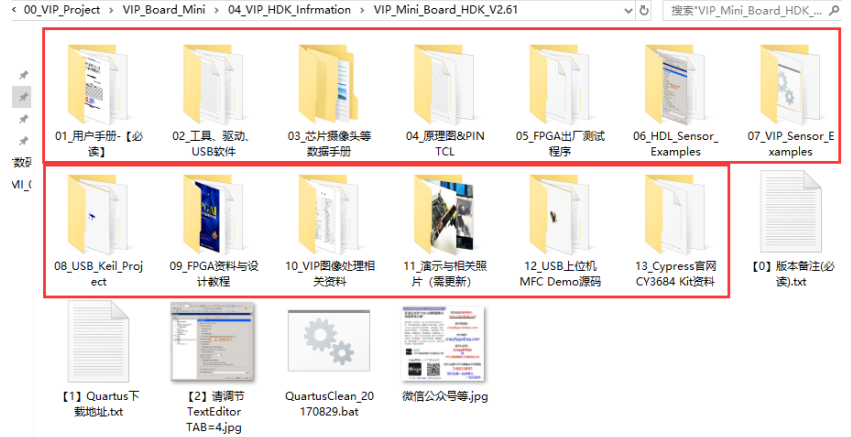

资料内容太丰富，跟板卡相关的无关的都有辣么多，不可能一一介绍。但是结构还是得说清楚，本开发板资料更新了几十个版本，目前基本上趋于成熟。当前最新版本2.61的文件结构，截屏如下所示：

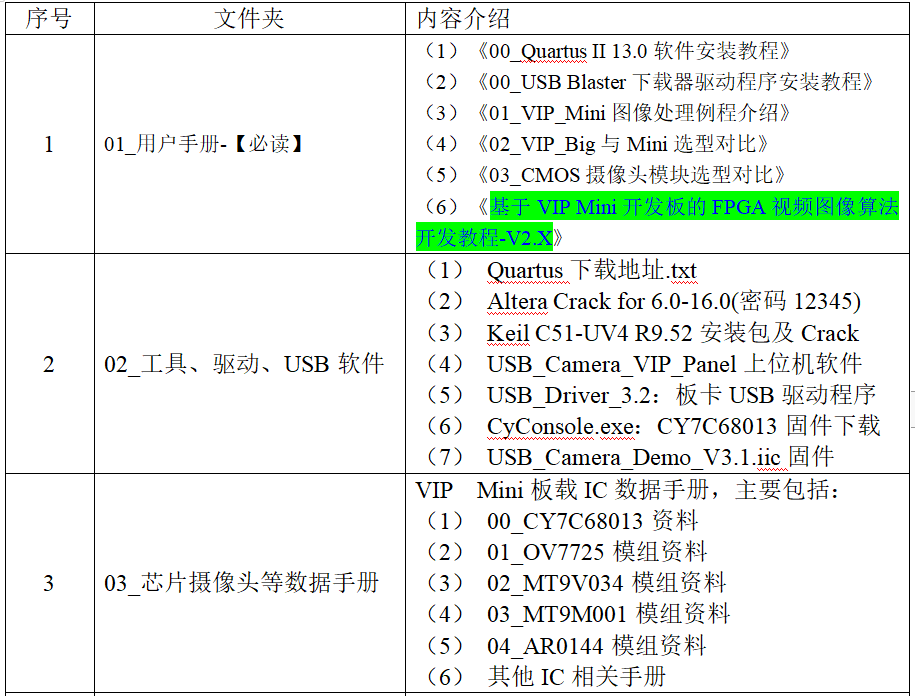

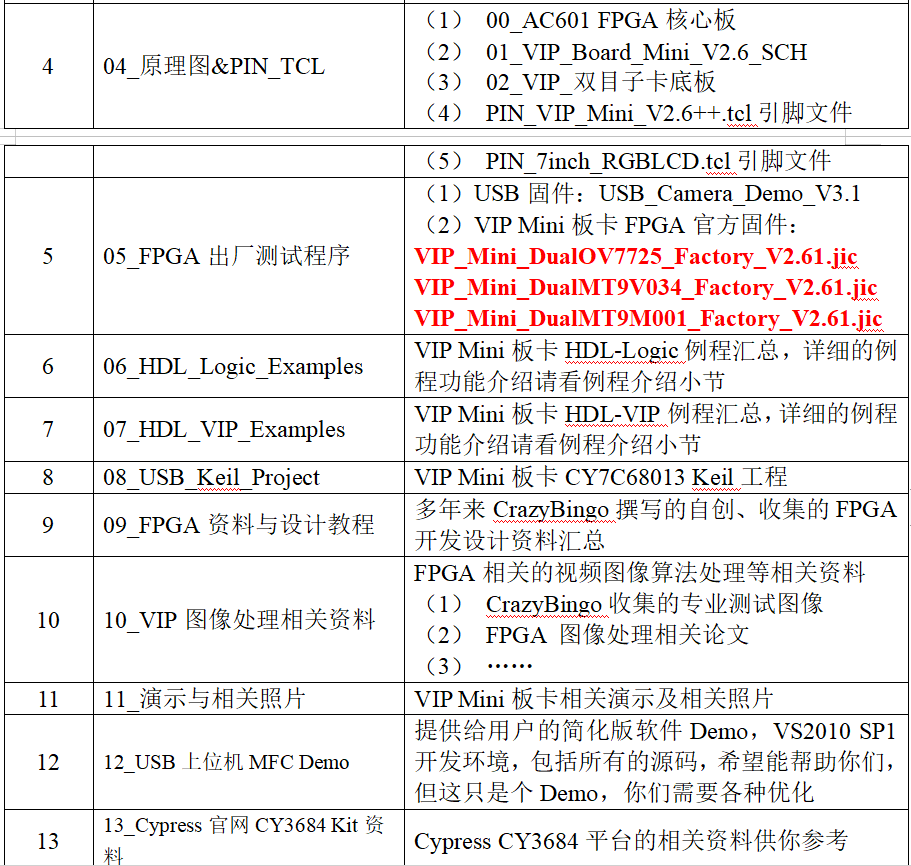

详细的介绍HDK（Hardware Develop Kit）资料包的文件目录，如下所示，其你给大家仔细阅读谢谢！

作为刚下载到VIP_Mini_Board_HDK_V2.X资料包的朋友，烦请仔细阅读01_用户手册，也即本手册的教程内容。巧妇难为无米之炊，仔细阅读完本手册的内容，势必能让你事半功倍的熟悉VIP Mini摄像头开发板，以至于在日后更加得心应手的进行开发（貌似你看到这里的时候，就是在阅读本文档了，多虑了哈哈）。

2.3.VIPMini开发板例程介绍

申明：本开发板所有FPGA工程均在Quartus II 13.0下开发，为了避免出现一些不可预知的问题，推荐你安装13.0。由于我在图像处理算法部分（VIP）修改了软件生成的IP的宏定义内容，如果您非得用新版本，可得小心喽。

VIP Mini开发板的例程太丰富，但基本都是跟摄像头相关的例程，包括驱动/采集/显示/以及图像处理相关的几十个例程。

2.3.1.VIP_Mini基础外设例程

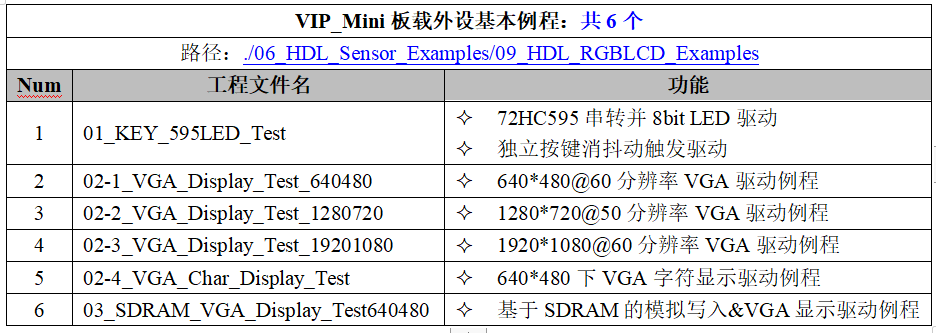

板载例程6个，涵盖除了基本外设的测试，如下：

2.3.2 .VIP_Mini摄像头开发例程

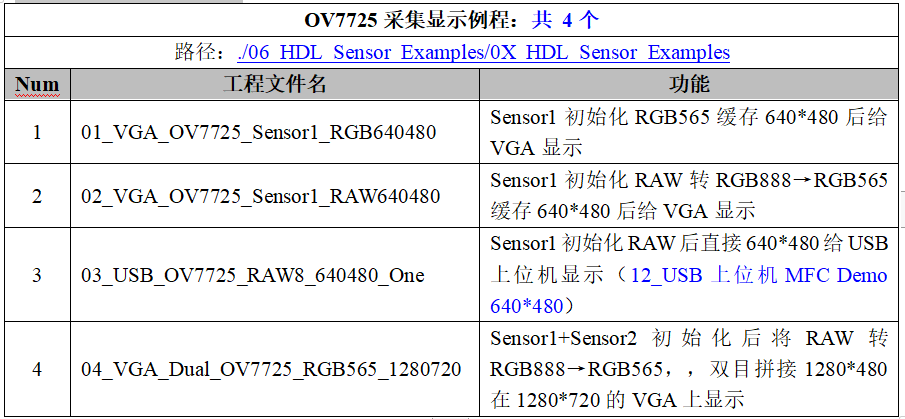

支持OV7725/MT9V034/MT9M001/AR0144等，这里以OV7725为例介绍例程规划，如下所示：

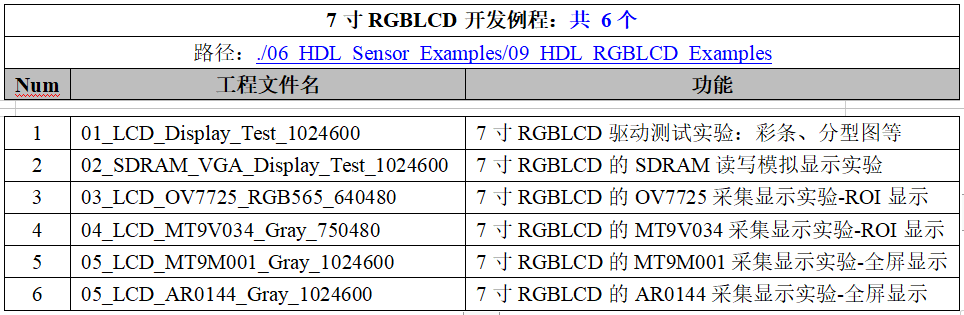

2.3.3.VIP Mini 7寸 RGBLCD开发例程

7寸RGBLCD，从GPIOB接入，支持OV7725/MT9V034/MT9M001/AR0144等相机，例程如下所示：

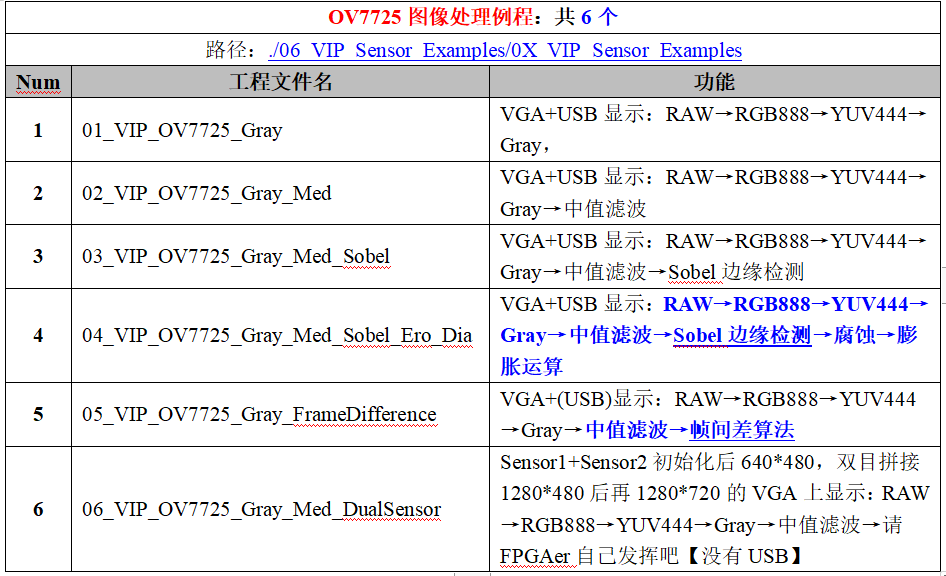

2.3.4.VIP_Mini图像处理例程

支持OV7725/MT9V034/MT9M001/AR0144等，这里以OV7725为例介绍例程规划：

特别注意：

（1）例程结构与OV7725整体类似；但其他摄像头，例如MT9V034裁剪到640*480进行显示处理，MT9M001/AR0144等支持1280*720分辨率的采集显示处理，双目分辨率分别拼接后720P与1080P中显示；

（2）彩色相机（OV7725/OV5640等）支持上表2的RAW2RGB例程，灰度相机（MT9V034 MT9M001 AR0144等）不需要去马赛色，直接灰度显示处理，因此没有RAW2RGB例程。

（3）提供了原始或处理后图像的VGA但双目显示，以及USB单目显示；USB双目显示由于担心影响到淘宝抄袭我的风气，暂时不开发/提供，请读者自己发挥，未来是你们的。

（4）FrameDifference实验中，由于MT9M001 AR0144等设置1280*720 VGA输出的相机，USB无法接受74.25MHz那么高的频率，因此如果要换成USB显示，则可以讲sys_pll2的74.25MHz修改为24Mhz即可（目前为了显示有图，接在了VIP之后的流了）。

2.4.VIPMini开发板工程目录介绍

剪不断，理还乱，是离愁，别是一番滋味在心头。为了让你趁早认知Bingo的架构，这一节请读者必须好好看下！！！

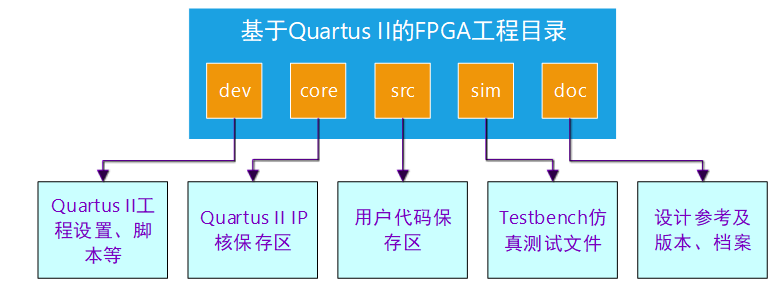

FPGA工程设计中，包括了大量的代码，仿真测试，参考文档工程设置等内容，但是基本上都杂乱无章的放在了一起，绝对受不了看别人代码的时，那种莫名的痛苦了。所谓“人靠衣装，美靠亮装”，每一个完美主义者都无法承受杂乱无章的设计。因此一个Quartus II工程，也必须有一个完善的框架，来存放相应的资源、设计等，这在于方便自己查看的同时，也给团队内部人员移植、修改带来了极大的便利。当然这也没有确定的规定，由于灵活的设计，Bingo在此给出了自己多年来总结并且遵循的自成体系的框架，如下图所示：

每一个Quartus II的工程，被分为5个部分，一般dev自工程建立后不用再管，而core需要用户设计时注意将Quartus II IP核保存在这里。另外src是用户最需要关心的地方，每一个新建的Verilog HDL文件都被放在这里。Sim主要存放Modelsim仿真测试工程，也许一个工程中有好多个测试子模块，在sim里面继续分层。doc主要是关于设计的档案、参考等信息，这里作为版本修改、升级，以及团队合作必须要完善的部分。

当然类似的架构也可以利用在其他处理器的设计中，这里只是一个典型的应用于Quartus II的例子，实际上以上结构并不局限于Quartus II，你用ISE或者Vivado也一样。
