超五、六类与千兆以太网线

超五类—非屏蔽双绞线：多对双绞线和一个塑料外皮构成。超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm（线规为24AWG），绝缘线径为0.92mm，UTP电缆直径为5mm。

超六类

超六类是指六类非屏蔽双绞线 六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。 电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。另外，保证在安装过程中电缆的平衡结构不遭到破坏。六类非屏蔽双绞线裸铜线径为0.57mm（线规为23AWG），绝缘线径为1.02mm，UTP电缆直径为6.53mm。

千兆以太网线，选用的就是超六类的规格，即双绞，增加绝缘十字架，四个凹槽，电缆更粗等。。。扩展至250MHz。不够这个跟1000MHz差距还是挺远，我有点晕忽忽。淘宝看了下千兆以太网线，就是六类的高速网路线。

综上，作为LVDS视频传输的线，选择100MHz的普通网络线肯定是不完美的（至少3-6蛋疼的很），选用千兆以太网为4对完整的双绞线，物理上也比百兆的更佳，如果自己没有时间手动制作前兆以太网线的话，选用市场上现成的千兆以太网线还是一个不错的选择。

实际上，在我的开发初期阶段，由于RJ45部分没有完善，一开始直接手动将百兆网线按照千兆网线的线序焊接了上去。不过由于初期设计打算完全自己制作网线，采用了1-3、5-7、2-4、6-8作为差分线，以便于PCB设计的方便。

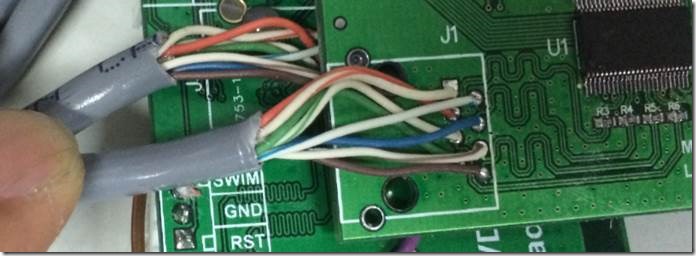

焊接好的偷懒版本千兆以太网线，如下（不要恶心哦）

当然现在的设计极其不标准，基本上线序都是自定义的。在下一版本中，必须直接按照千兆以太网来设计LVDS视频传输线，以便于可以直接使用现成的资源，兼容+偷懒。

前面忘了给出千兆以太网的线序，给出1-8对应的4对完整差分线表格，如下所示，记住了！！！

序号	千兆以太网	颜色
1	MDI0+	橙白
2	MDI0-	橙
3	MDI1+	绿白
4	MDI1-	绿
5	MDI2+	蓝白
6	MDI2-	蓝
7	MDI3+	棕白
8	MDI3-	棕
