LVDS视频传输—RJ45以太网传输线研究

0
阅读(6273)

RJ45以太网传输线研究

最近研究远距离差分视频传输方案,理所当然想到了LVDS协议。至于选用cameralink传输线,还是选用其他方案,本人更倾向于廉价的RJ45以太网线来实现LVDS差分信号的传输。

由于RJ45网线内部为4对双绞线,至于以太网线的内部线序,排列,以及RJ45接口座子等,对我来说一直都是个空白。话说使用PC七八年了,第一次深入的研究RJ45以太网线的标准,真是残酷。今天,有机会从项目中总结,将相关的信息给大家分享一下。

clip_image002clip_image004

clip_image006

百兆以太网

序号

发送端

接收端

T568A线序

T568B线序

1

TX+

RX+

绿白

橙白

2

TX-

RX-

绿

3

RX+

TX+

橙白

绿白

4

NC

NC

5

NC

NC

蓝白

蓝白

6

RX-

TX-

绿

7

NC

NC

棕白

棕白

8

NC

NC

PS:为什么,为什么以太网的3、6号线不双绞呢???定标准的SB吗?求解释!!

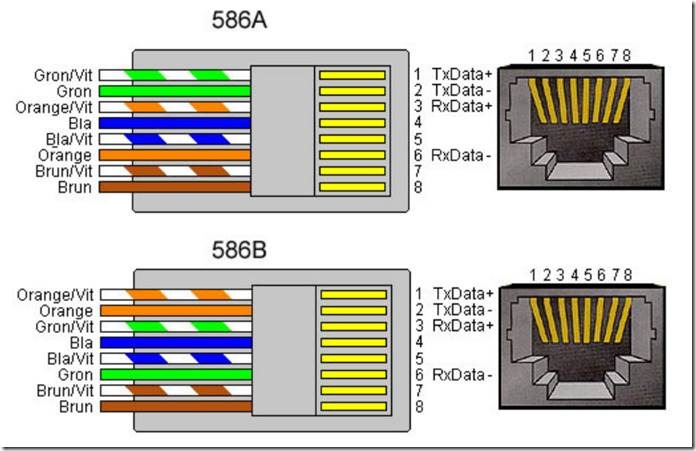

clip_image008

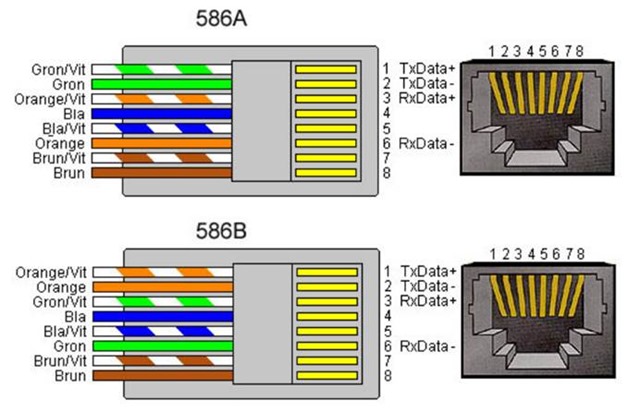

【1】 直通线:在集线器中已经对调,不需要在做跳线处理

clip_image010

a) 采用T568A或T568B线序

b) 应用范围

i. 电脑~ADSL猫;

ii. ADSL猫~ADSL路由器WAN口;

iii. 电脑~ADSL路由LAN;

iv. 电脑~集线器/交换机

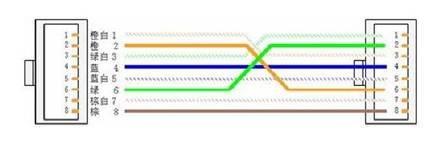

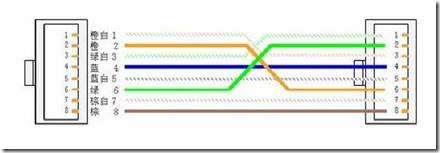

【2】 交叉线:传输与接收的针脚要互相连接

clip_image012clip_image014

a) 一段采用T568A,另一端采用T568B接

b) 应用范围:

i. 电脑~电脑,即对等网连接

ii. 集线器~集线器

iii. 交换机~交换机

在我的设计中,应该选用直通线,但貌似这不能将所有双绞线利用起来,或者说3、6这两条线太不惹人喜爱了,虽说可以自己拿工具做自定义的线序(事实上我的确买好了工作,但是折腾了2小时放弃了。。麻烦),但是这种就不是标准。。。蛋疼。。
