VGA 全图单色Logo的实现-巧用PS+pic2mif软件

首先感谢网友【非洲爷爷跳得高】想我推荐的图片转mif的软件。。。还是有人写了现成的软件，哈哈。。。。

想要实现图片的Logo，在VGA中显示，我们需要生成Mif/Hex文件，存入ROM读取，刷VGA实现。。而原本本人设计了C2Mif软件，可以通过PS/Img2LCD转换得到单色图，既而通过PC2LCD2002得到图片的字模提取（按列取模），最后通过C2mif软件转换为Mif文件，存入ROM即可。。。而单纯的字符而言，直接通过PC2LCD2002取模，用C2mif软件转换为Mif文件非常的简单，本人曾在博客中多次介绍这种简单的方式。。

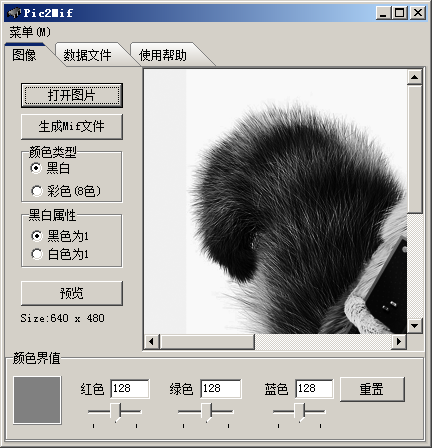

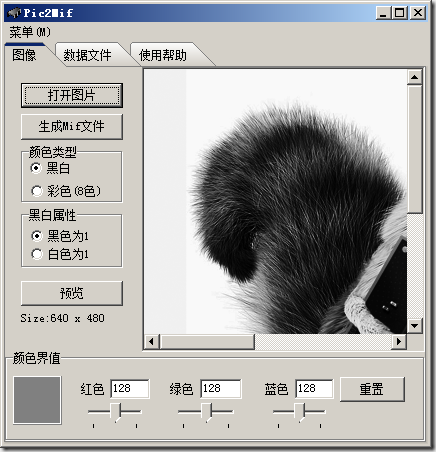

不过今天有幸认识了这一款pic2mif的软件，直接将【图片】转换为mif，信誓旦旦的尝试一下。。该软件界面如下所示，该软件由Laputa Develop Group提供，免费，可任意传播（我竟然才知道）：

既然采用VGA来全屏显示一张单色图片，在640*480分辨率下需要307200bit的Memory。那容量够不够用是个问题，09年我执迷于VGA 图文显示的时候，用EP2C8没办法做到全屏。。。不过有幸深受大家喜爱的VIP_Board Mini FPGA为EP4CE10E22C8N，有那么多的Memory，够用了：

OK，开干。强迫症。。即便是显示一个图片，也要追求完美的机制，一步到位，以后VGA/LCD神马的都用这个图片了，于是打开PS，放上了我钟爱的松树，2个二维码，简单的做了下面这个彩色的图片【第一次自称CB科技，哈哈哈】：

由于最终我们要得到二值化的图像，于是先把他转换为了灰度，一边观察，如下：

为了边缘能够更清晰，进行对比度、亮度的调整，反复的试验后，得到下面的结果，还算是可以的。。。。。

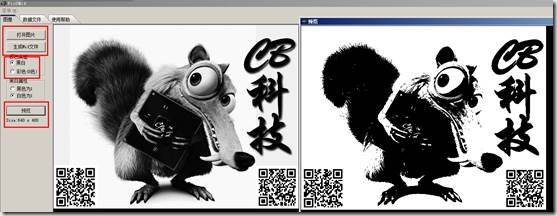

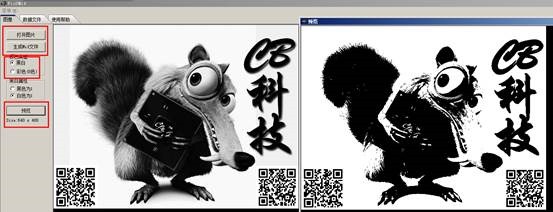

OK。用NB哄哄的pic2mif软件打开我生成的最后的图像，预览如下：640*480，选项如下所示：

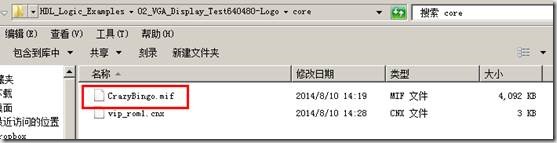

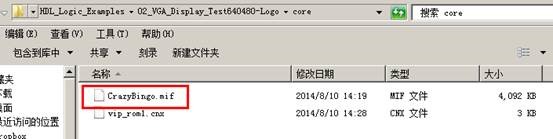

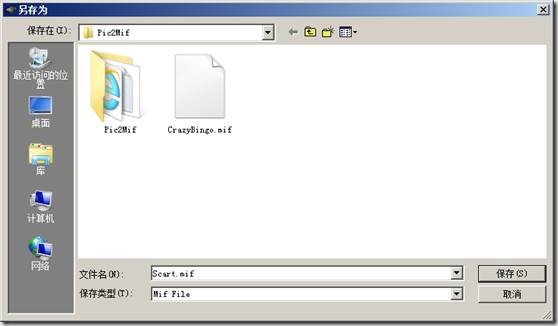

最后，生成CrayzBingo.mif，如下所示，一步到位呵呵思密达：

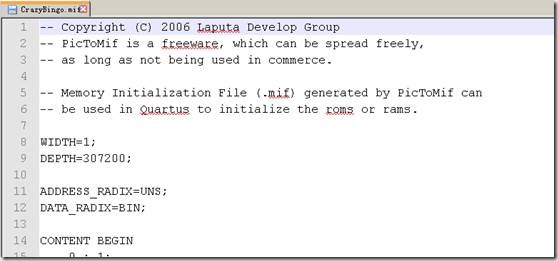

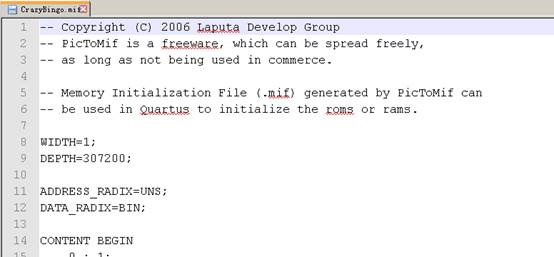

采用Notepad++软件打开后，如下所示，必要的文件头，看结尾的长度，是OK的。。

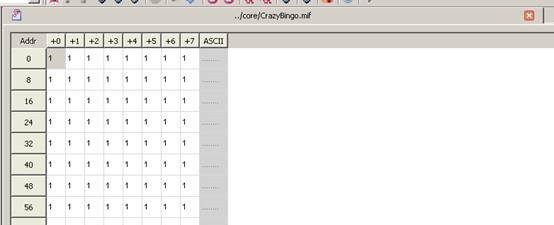

看看格式对不对，用Quartus II直接打开Mif文件，如下所示，能正常打开说明是对的。。

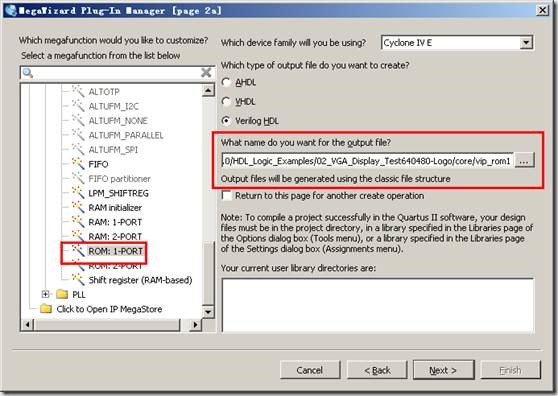

这里需要注意了，这里1 表示原先的255灰度，即最初的白色RGB 255/255/2552，因此从ROM中读取到1表示白色、0表示黑色。回到Quartus II中，开始定制ROM模块，流程如下图所示：

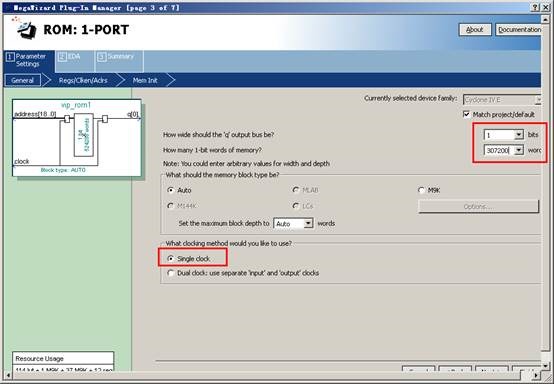

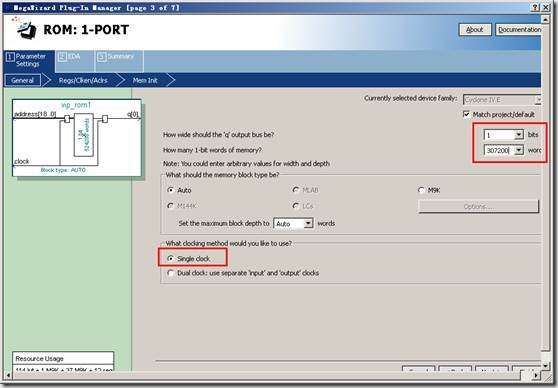

长度是640*480 = 307200，宽度是1bit，如下所示：

初始化数据，为pic2mif软件生成的CrazyBingo.mif软件，如下所示：

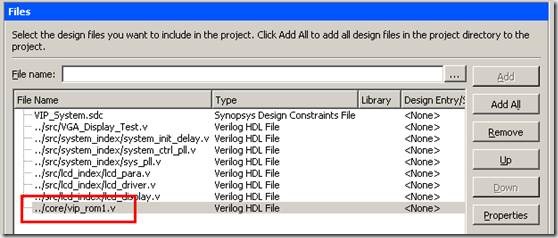

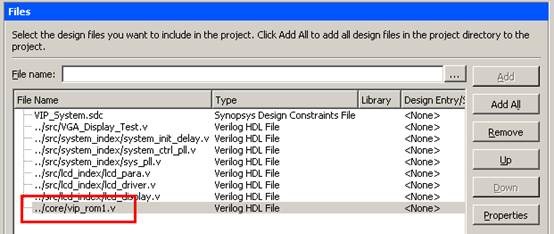

最后添加生成的rom.v文件，如下所示：

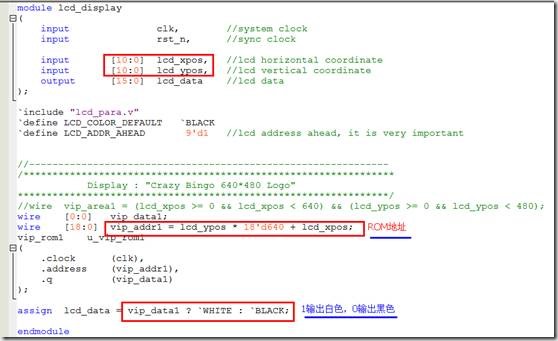

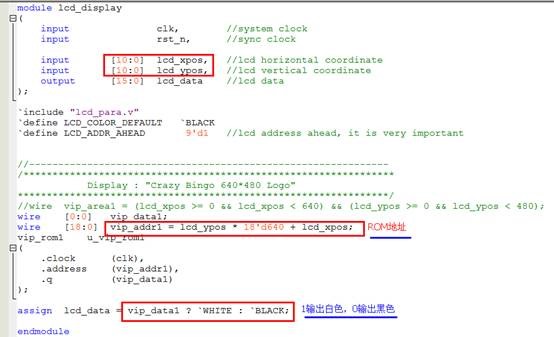

修改本人VIP_Board Mini板卡 第二个工程中的02_VGA_Display_Test640480，改为02_VGA_Display_Test640480-Logo，代码只需要修改lcd_display文件，如下所示

功能如下：

【1】 根据lcd_driver输入的xpos和ypos，计算出当前像素的计数值，即ROM的地址vip_addr1.

【2】 例化ROM，即输入clk与vip_addr1，输出的vip_data

【3】 判断vip_data1值，如为1，则显示白色；反之，则显示黑色。

最后全编译，下载测试。编译报告如下所示，耗用了307200bit的Memory，即72%的容量：

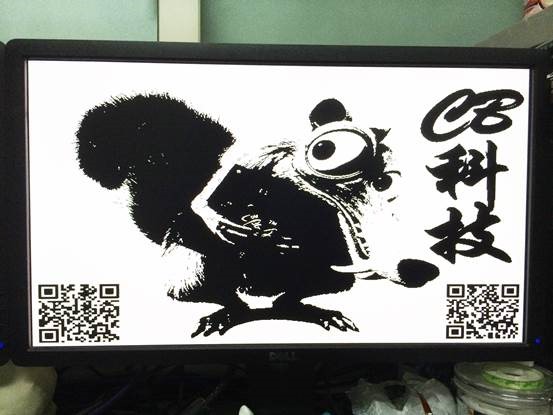

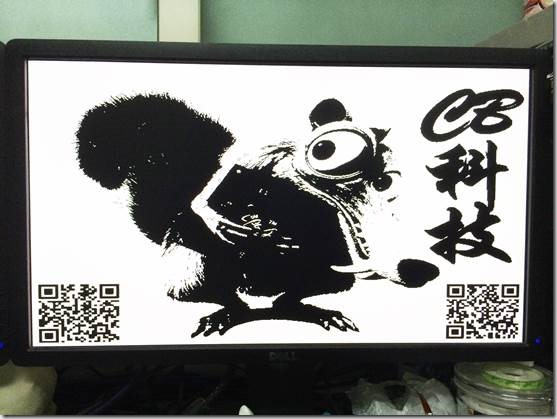

下载测试，VGA显示前面设计的Logo图，哈哈，轻松愉快，从此屌起来！！！

最后给你们分布一下Quartus II工程等相关资料，其他相关资料都在工程的doc文件夹下，自己消化吧。。。

02_VGA_Display_Test640480-Logo.rar
