一直采用Altium Designer绘制PCB边框，可是如果PCB的尺寸边框十分复杂，或者遇到Altium Designer无法设计的图形，比如椭圆的时候，我们不得不借助第三方软件，来导入生成PCB的边框。本文简单介绍采用Altium Desiger 2014 导入AutoCAD图纸的方式，简单的实现PCB边框的第三方调入，希望对你有用。

（1） 打开或新建PCB文件，用于导入文件保存区

（2） 打开File→Import（快捷键F→I），打开导入选项，如下图所示：

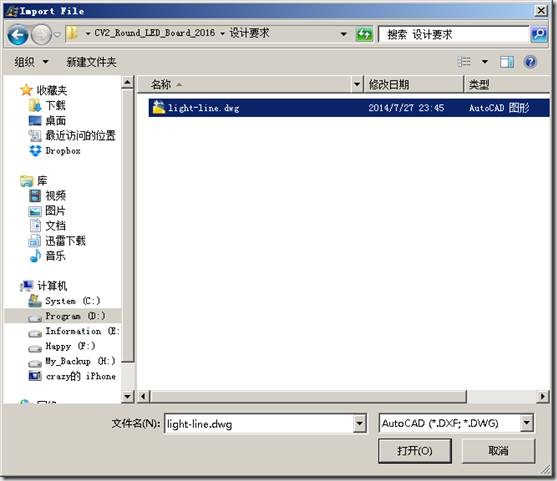

（3） 打开DWG或DXF后缀的AutoCAD文件，如下（高版本AD貌似对AutoCAD版本没啥要求， 低版本要求是2000的格式）：

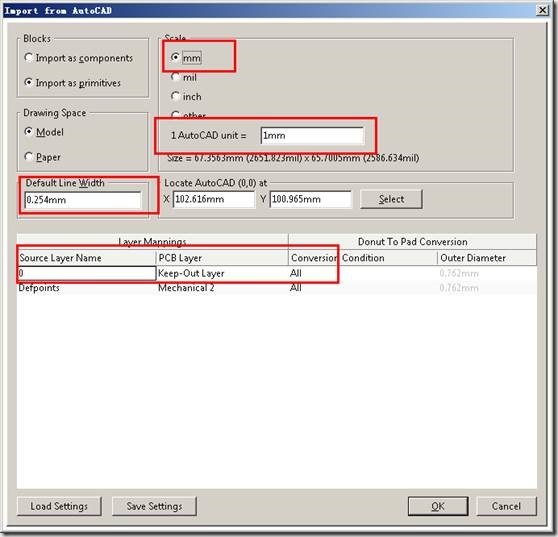

（4） 选择线宽，Layer层（这个非常重要，不然转成一坨X），如下所示：

（5） 选择OK，转换为Keep-Ou-Layer后，如下：

（6） 修改相关的线（如果只有边框，那无所谓）后，如下所示：

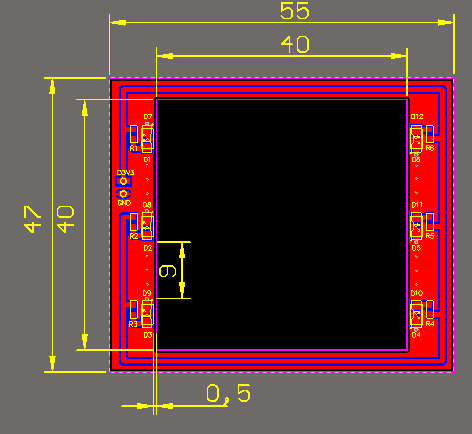

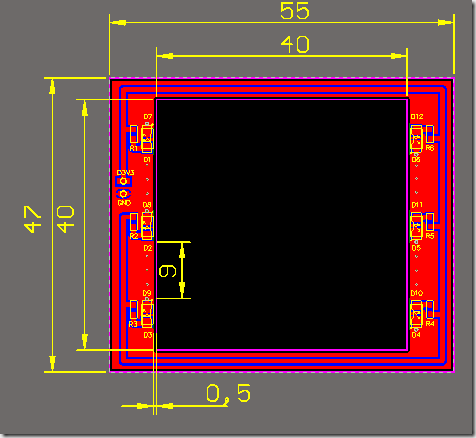

下图是我原先设计的一个灯板，由于Altium Designer 没有办法画椭圆，如下图所示，很简单：

（7） 虽然很简单，最后给你们看下这个PCB。。。

如果PCB外框很复杂，在Altium Designer 很难驾驭的时候，可以采用AutoCAD来绘制尺寸图，导入Altium Designer 就perfect。。。况且 学会了用AutoCAD，绘制边框将会比使用Altium Designer更加快捷方便！
