奉献给你们的通用FPC Senser摄像头驱动模块

0
阅读(8895)

闲来蛋疼,总是不满足以前自己设计的模块、、、。。于是乎这次重新来过,首先必须必以前长得好看,其次必须稳定。。。。在这。。。兼容性的强。、。。。

考虑到兼容性,对于FPC的Senser而言,业界有个不成文的规定,24PIN的FPC接口,基板上都有差不多,如下所示:

clip_image002

然后,由于最近设计到OV7725、OV2640、OV5642、OV5640、OV2655,刚好基本都有FPC封装的Senser,于是无比开心,准备设计一个兼容几乎所有Senser的驱动板来着。。。

但是有几个问题:

(1) 不同的 Senser 数字电压可能不同

(2) 有几款Senser 可能必须得提供内核电压,同时电压也可能不同

(3) 不同的Senser模拟电压也可能不同

(4) 要不要板载晶振呢??

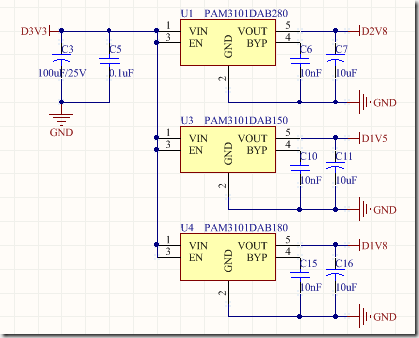

于是乎,我想我有必要设计一个兼容性强点的模块,关于电压,基本就是2.8V、1.8V、1.5V,于是乎,并行电路全部设计上,如下所示:

clip_image003

至于数字电压(DOVDD)、内核电压(DVDD)、模拟电压(AVDD)到底供多少V的电压,通过替换LDO即可。在不需要提供内核电压的时候,不焊接磁珠即可。。

此外,对于板载时钟源,晶振串联0R即可,如下所示:

clip_image004

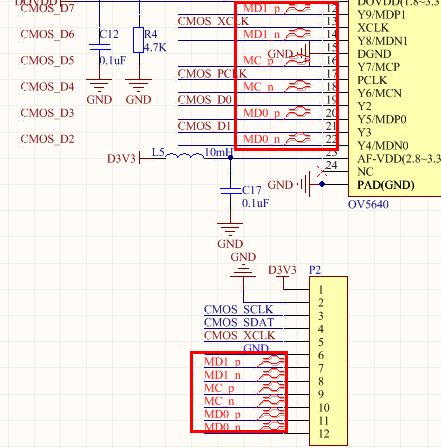

更可恶的是,有些相机有MIPI接口,比如OV5640,反正板卡也不会太大,未雨绸缪,将MIPI接口引出来,同时差分布线,如下所示:

clip_image005

最后,回到最初的问题。。。对于OV7670、OV7725而言,一个2.8V供电,直接OK,因此精简版原理图,如下所示:

clip_image007

板卡35mm*30mm,秀一下,如下所示:

clip_image009clip_image011

注意,直接用Buttom Solder打印出来的二维码,如果不做反码,是没法识别的!!!我现在做了反码,即便那么小,但是竟然能够识别!!!!下面给你们看看我做的板子。。。

clip_image013

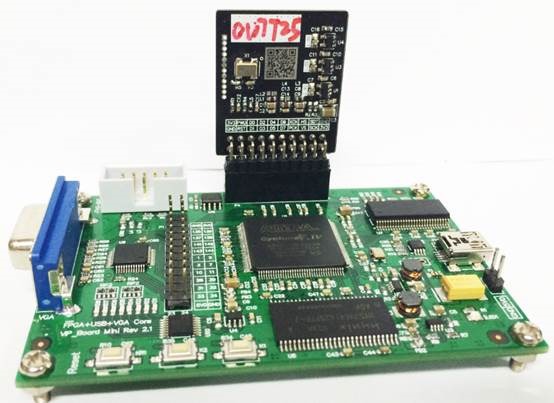

其实我这一次做,不仅仅是为了将电源模块设计的更完善一些,同时也是为了能将模块立起来,更方便调试各种相机罢了。。。如下所示,是我调试OV5642时候的实物图:

clip_image015

反面是这样子的。。。(写着是OV7725,实际不是哦。。。)。。。。的确发现这样更方便了,板子本身想立正,有点难度,。。。。。。

clip_image017

哈哈调相机,如果有FPC模组,再也不用画板子了,哈哈哈思密达,以后将经历放在算法上。。。。。。。。。一如既往的OKAY!!!!

clip_image019

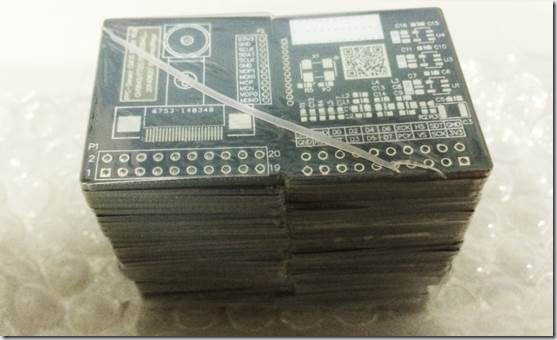

小手一抖,给投了100个样板,我怎么用得完啊!!!!想要的免费送吧!!!!谁图方便,给你们加速项目的进行。。。无私奉献了。。。。不想浪费。。。。。。没钱要节约!!!!!!

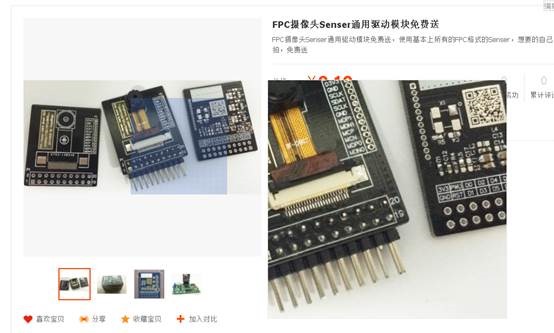

哦对了,免费送网址如下,邮费自己负责:

http://item.taobao.com/item.htm?spm=0.0.0.0.hPGCzb&id=39869541295
clip_image021
