近期参加了一下研究生电子设计大赛玩玩。。呵呵，给大家分享一下我做的是什么东东！！！研究生电子设计大赛 果然非同与本科的电子设计大赛，更多的作品，倾向于产品，而并非简单的一个实物而已！！！貌似你们12年的时候就看我做过类似的东东了，我当时参加OPENHW硬件开源设计大赛的时候，在chinaaet写过博文。。。不过这次优化了60%！！！哈哈再给我一次机会的话，我准备继续优化，后面就真的全部是视频图像算法处理的事情了。。。。

还是那个“非介入式静脉成像仪”，原理其实真的很简单，血红蛋白对近红外线有吸收效果而已！！！！！这次从底层开始完全自己设计了一把，准备向目标靠拢！！！！首先给你们看看整个设计的硬件框图，如下所示：

（1） CMOS Sensor的初始化与视频的采集

（2） 并行硬件算法加速功能

（3） 视频图像的USB2.0实时传输

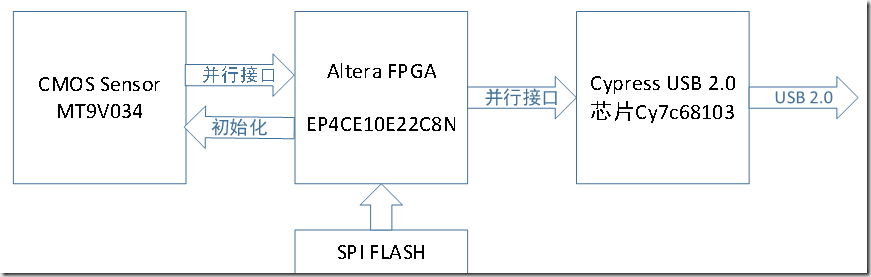

这几个部分功能实现，可以简要的用如下框图表示，如图 5所示：

硬件架构其实很简单，无非是采集MV9V034的图像，PC实时捕获罢了。。当然FPGA中还得做相关的算法，不做基本没什么价值可言。至于硬件，我花了一个月的时间，设计了4个版本，给大家秀一秀，哈哈哈：

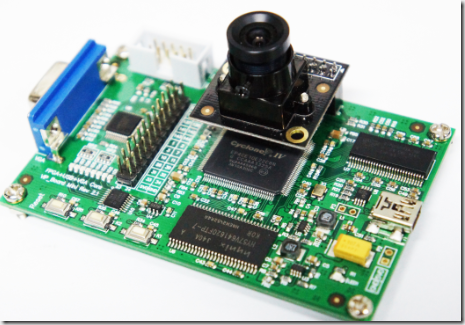

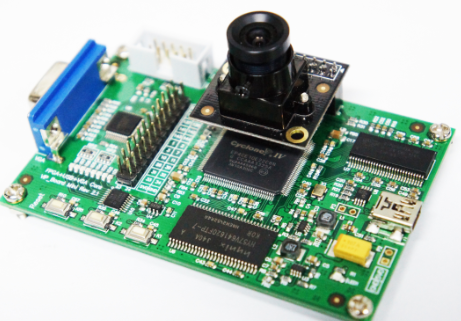

（1） 第一版本，是你们熟悉的VIP_Board Mini板卡，从USB+VGA双接口设计实现摄像头的图像采集，与算法的处理，在http://crazyfpga.taobao.com/有购，如下：

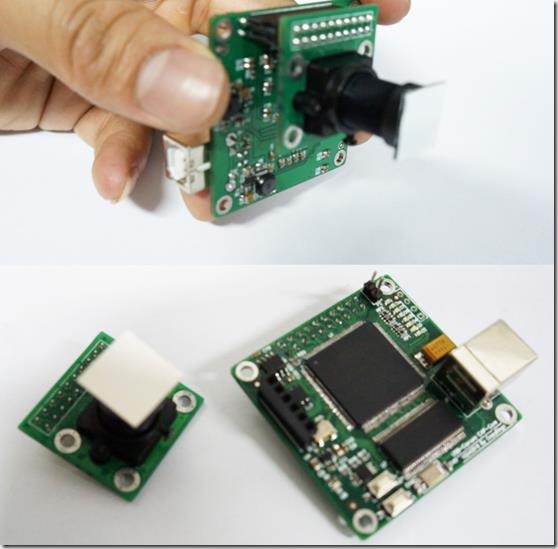

（2） 第二个版本，是我尤其有设计的一个USB相机的模型，4.5*4.5mm的大小，第一次将体积压缩到了这个极限，如下所示：

可恶的68013和FPGA都好大，我没辙了。。。。JTAG接口已经被我简化到了一根排母，此外，这个USB接口真的是很不爽，不便于安装。。。。电源模块。。。哎。。自己鄙视自己。。

MT9V034的镜头前面贴了一个850nm的滤波片，这样完美的隔离了自然光，在使用红外光源的时候，减少了其他波段光线的干扰。

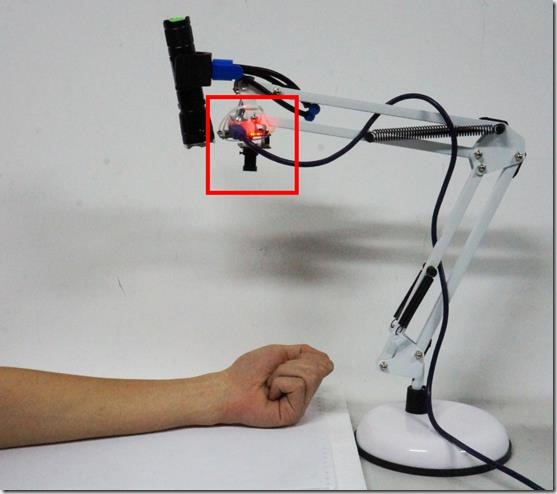

顺便给你们看看那一时期的全貌，我靠，丑死了有没有：

呵呵，我光源采用了一个850nm的手电筒！！！不过后期必须得优化自己设计，不然太丢人了。。。。。

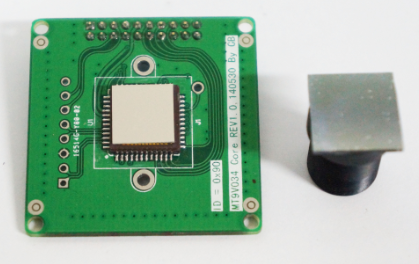

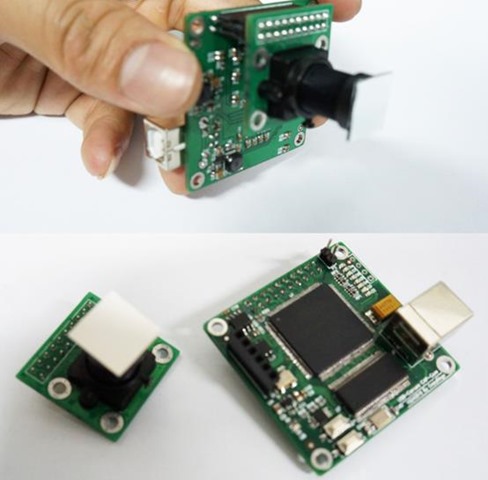

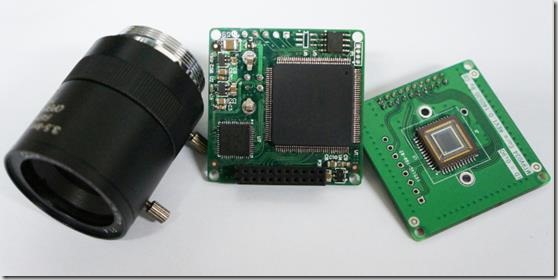

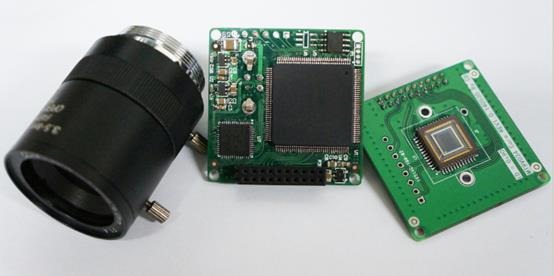

（3） 受不了第二版本的SB，。，，，再次设计第三本本！！！将68013 换成了QFN的封装将USB接口换成了标准工业相机常用的立式的了，将按键/LED全部去掉，将DCDC电源模块改成了LDO。同时逆袭的自己设计了第一版本的MT9V034的相机模块，如下所示：

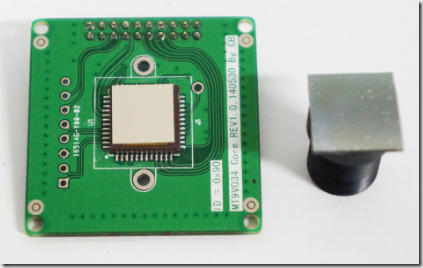

相比于第二版本而言，顺便完败了有木有！！！有木有！！！！不过参考了前辈们的设计，发现直接将850滤波片贴在Senser也是可行的，，。。。如下，哈哈哈

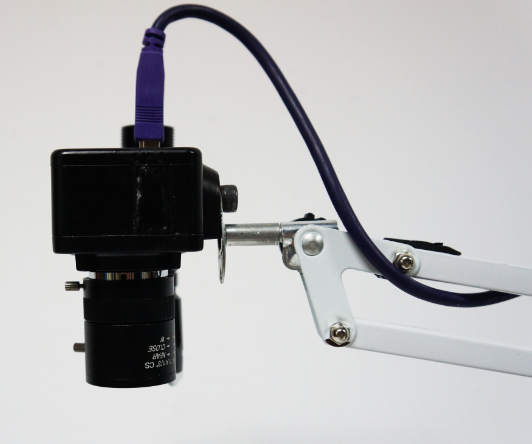

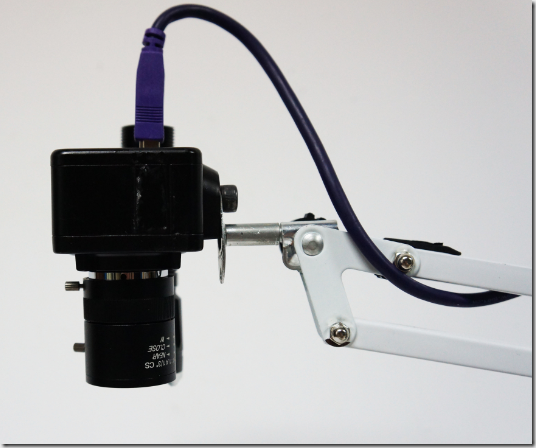

（4） 第四版本，其实就是封装而已！！！！CrazyBingo出品的第一个工业相机，亮相了，如下所示：

话说立式的USB-B方口USB真的很好用！！！！还有，自从用了QFN的68013，体积瞬间小了好多！！！！工业相机壳用的是标准的，38*38的PCB就可以直接放进去了！！！哈哈哈哈哈，也许自己将作品做成了一体式，完全封装成产品的形式，也是一大亮点吧、1！！！！

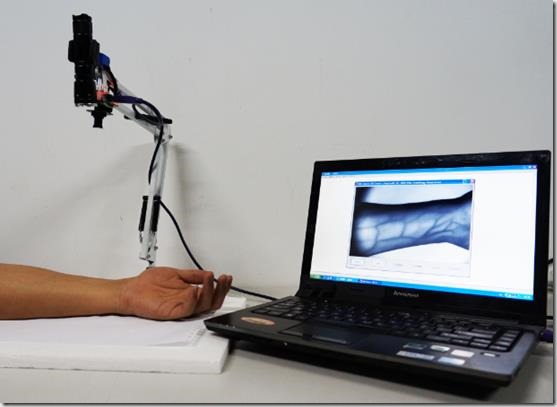

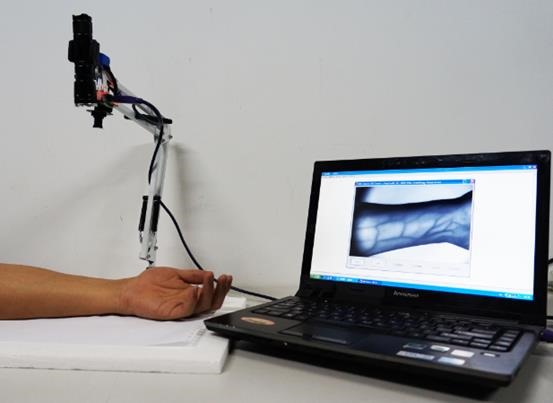

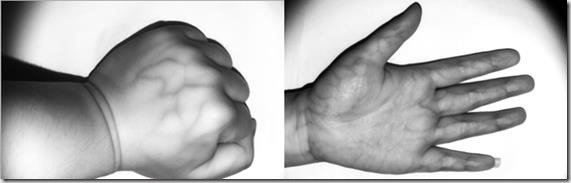

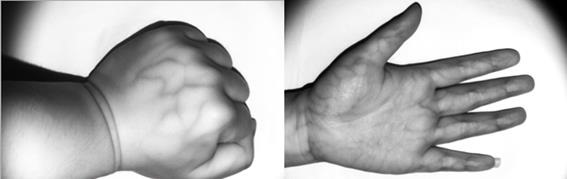

然后给你门看看效果，采集到的静脉直接在PC上显示出来，如下所示：

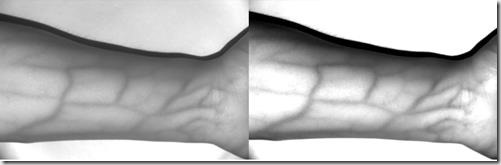

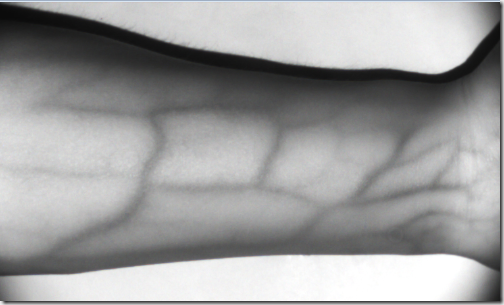

其实我还做了图像增强，不增强和增强后，兼职是没法比的，如下所示：

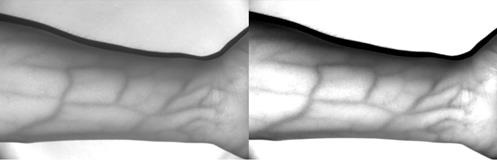

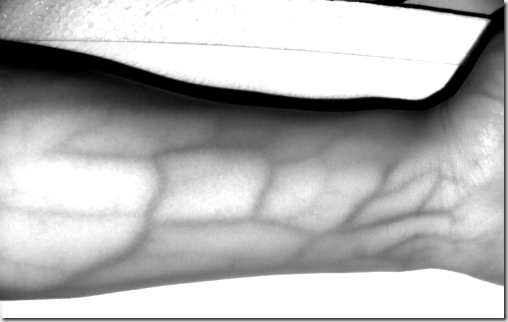

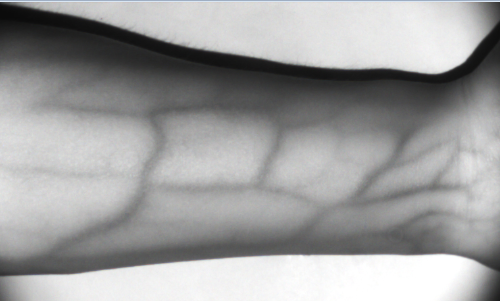

图像增强前与图像增强后采集到的静脉图像对比

再给看看胖子和瘦子，其实也可以：

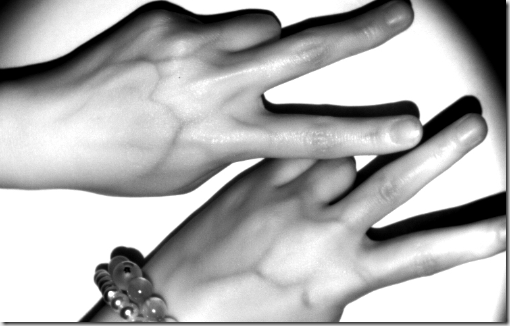

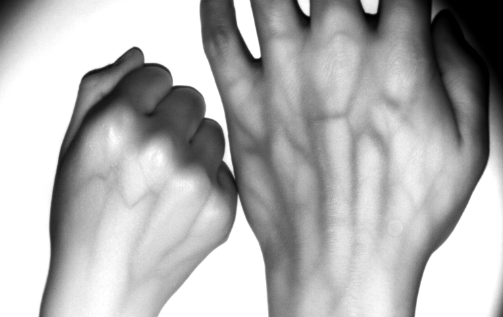

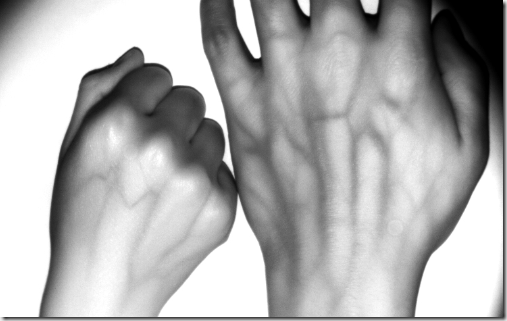

肥胖男性的手与瘦小女性的手静脉采集图像的对比

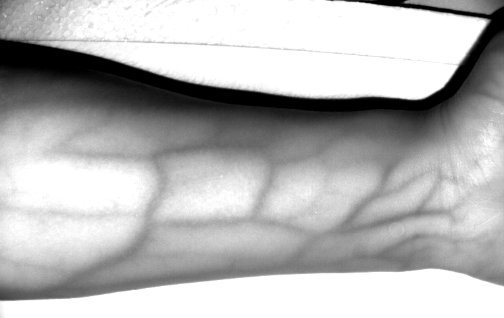

再给你们来几个图，呵呵呵

这其实还是我第一期的效果。。。我至今还不满意！！！！不过稀里糊涂的得了西北赛区的一等奖。。。我都还没准备好呢！！！于是乎8.18 得参加全国总决赛、、、、、如果拿了全国总决赛。。。。。。。好戏还在后头呢！！！

但是难度真的很大，应用在医院？？？成本是能做到250RMB！！！应用在识别？？？我压根做不了那方面算法 ！！！就做一个模块！！？？？目前效果还不行呢！！！

至于算法的实现，下一篇中再详细的讨论一下。。。这只是一个开始而已！！！

本人愿意回答你们任何问题，请留言！！！！
