Xilinx SPI Flash/PROM/mcs*下载方法

搞了半天，第一次固话SPI FLASH，呵呵，还是网友美丽星空教我的。。。在这里记录一下。。。呵呵呵。。。。

Altera的FPGA有JTAG下载模式，与ASP下载模式。其中ASP下载模式，直接将pof文件下载到SPI FLASH中。但也可以通过JTAG接口，将sof→jic的文件直接下载至EPCS，这样也便精简了接口，节省了ASP电路。但Xilinx FPGA貌似只有JTAG，因此类似的，即采用将bit→mcs文件的转换方式，来进行SPI Flash的下载。

首先，依然打开ISE iMPACT，开始进一步设置。

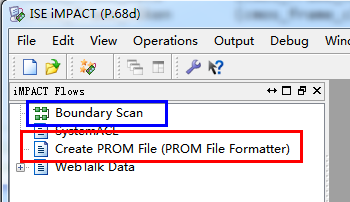

（1）原先我们JTAG下载，一直用Boundary Scan，此时我们使用Creat PROM File，来生成bit文件对应的SPI FLASH的固件，如下：

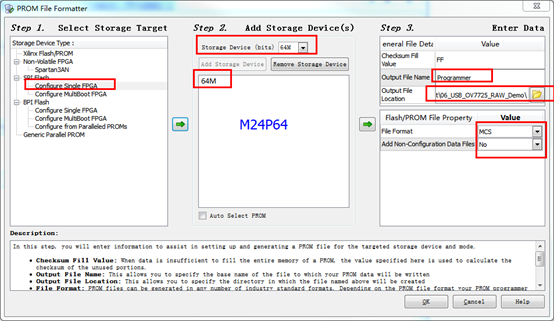

（2）由于Nano2板卡使用的是M25P64，因此选择单个FPGA（没有菊花链），64K Bits，并且填写生成的文件名，如下：

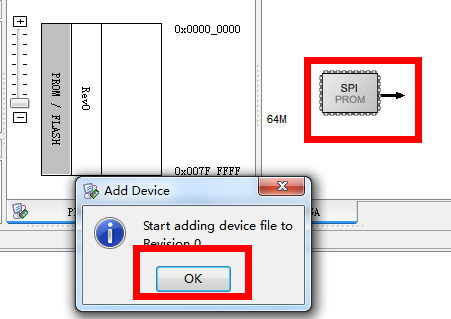

（3）在上一步OK之后，将会跳出如下对话框，选择OK，开始加载器件到版本0固件中，如下所示：

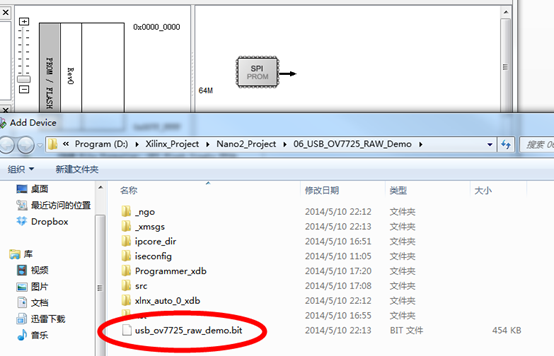

（4）选择Bit文件，即JTAG模式下载的二进制文件，如下所示：

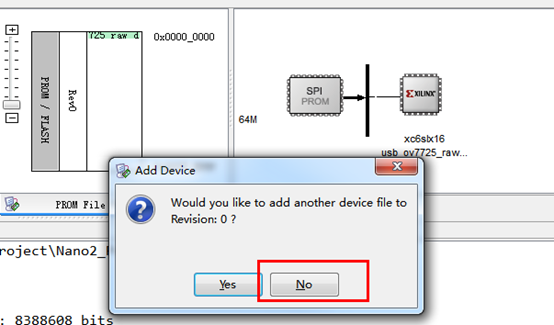

（5）跳出新的对话框，是否要添加其他的文件，选择否（这里我们只有一个FPGA）

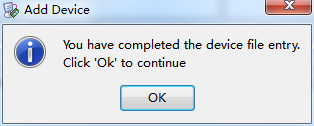

（6）Complete，如下所示：

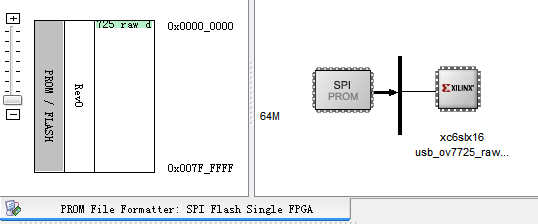

（7）完成配置后，将会调试SPI FLASH Signal FPGA页，同时显示SPI/PROM与Xilinx FPGA的链接模式，如下所示：

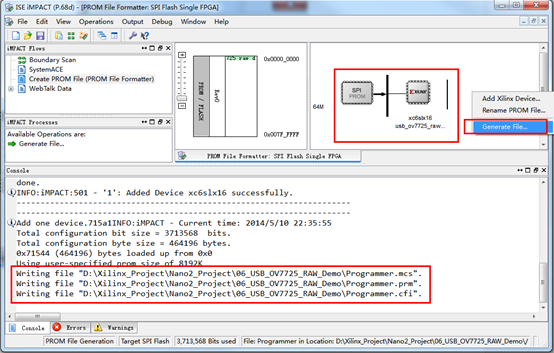

（8）此时右键单击，选中Generate，即可生成mcs文件

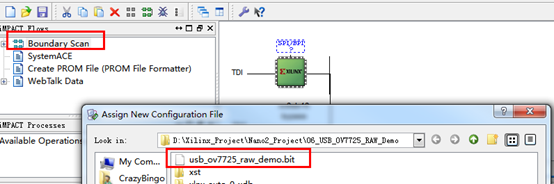

（9）但由于我们既然要使用JTAG接口来下载mcs文件，因此从新回到Boundary Scan页面，如下，暂时按照流程选中bit文件

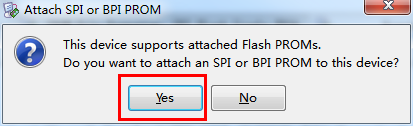

（10）此时跳出对话框，必然选择YES啊！！！！这次，我们要将文件下载到SPI Flash中

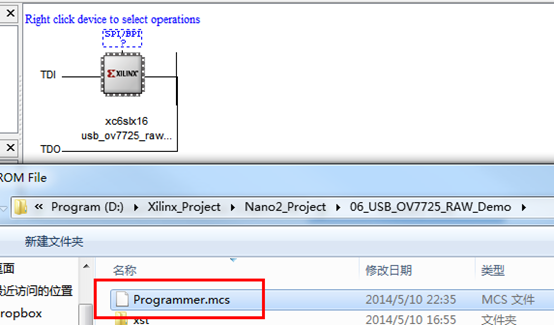

（11）此时，在跳出的新的对话框中，选择转换后的mcs文件，如下所示：

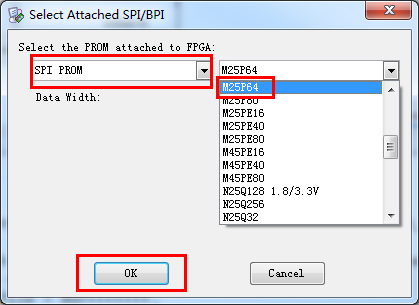

（12）蛋疼的是，此时又得再次选中SPI PROM、M25P64，哎。。。。没办法，继续呗。。。

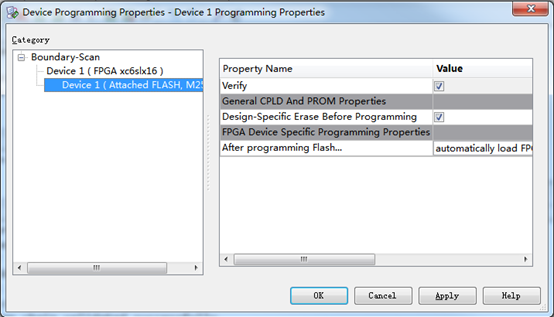

（13）此时，在新跳出对话框中，选中Attached FLASH，OK，如下所示：

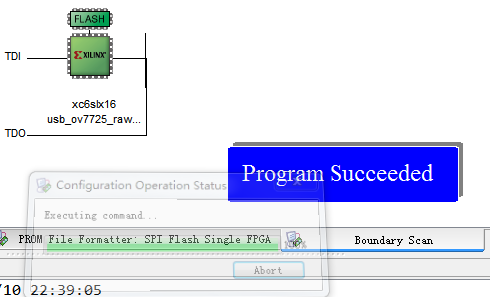

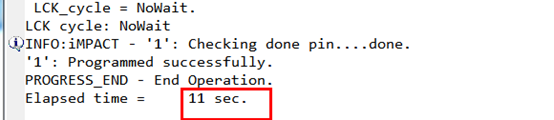

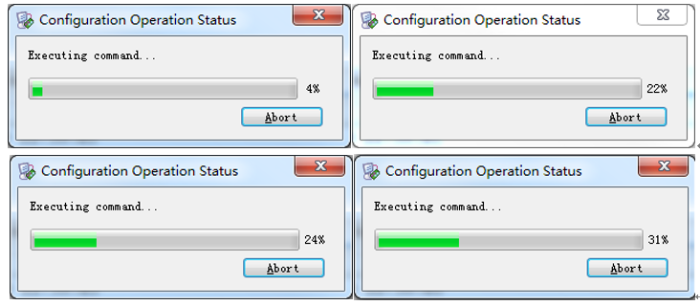

（14）此时，便开始了SPI Flash的瞎子啊。。。不过不知道是64Mbit太大了，竟然花了11S。。。。呜呜呜。如下所示：

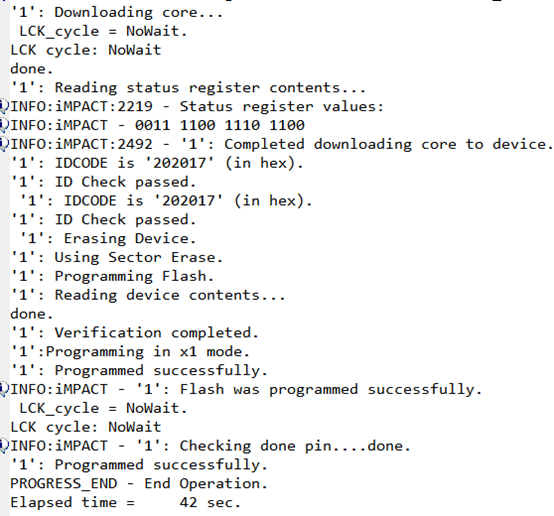

最后，这里我开始郁闷了。。。。。。。选中FLASH，右键单击-Program，为什么这个样子的下载速度步骤特别多。。。。而且要。。42S，是第一次下载后，就需要完成的的擦除，校验码？？？？

求解释。。。。。

另外，每次BIT文件更新后，只需要在SPI FLASH配置页面右键单击Generate File即可，此时直接回到Boundary页面，Program FLASH即可。。。。

搞定。。。
