Nano2 USB-24LC64电路图错误修正！

—CrazyBingo

—20140510

呵呵，前几天忙，中途休息了一会儿。。。

昨天晚上花了一点儿时间，研究coe→Mif文件，搞定了基于ROM的VGA字符显示，完美的将Altera FPGA的代码移植到了Xilinx FPGA上。

有Altera FPGA的功底，Xilinx FPGA真的学起来太顺手了。。呵呵。接下里准备：

（1）OV7725 + 68013 PC采集软件显示

（2）搞定MCB，实现OV7725+DDR3+VGA的实时视频采集显示

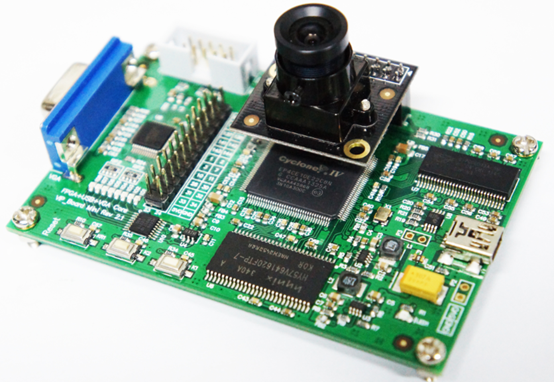

今天弄（1），由于在Altera FPGA中，采用68013实现CMOS视频的采集，前段时间哥哥都弄完了，要不要太熟悉，最终成果炫耀一下吗如下：

具体的网址如下，此处省略一万字，我们得干正事：http://item.taobao.com/item.htm?id=38171507897

插上Nano2，打开电源，由于EEPROM没有下载固件，那必然识别到的是NO EEPROM，如下：

当让能识别到的原因，是由于我已经安装了04B4&8613的驱动，如下所示：

在设备管理器中能看到没有下载的固件设备，如下所示：

Cy7c68013的驱动，目前支持XP到Win8所有版本Windows，至少本人验证是这样的。。这里给大家公布XP&Win7（8）的32&64Bit驱动，VID&PID分别为默认的04B4&8613及鄙人自定义的52CB&52CB，下载地址如下所示，请妥善保存：http://pan.baidu.com/s/1kTr5i2j

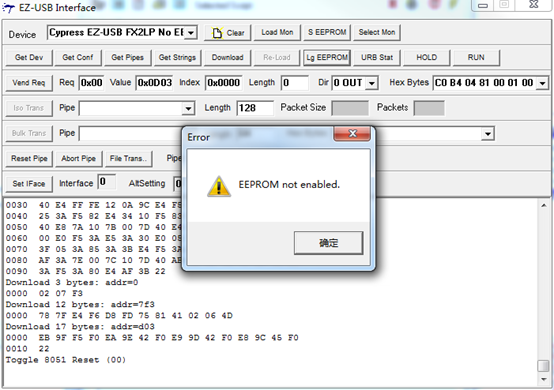

Okay，下载鄙人自己的固件，Lg EEOROM，直接亮瞎了有没有。。。。EEPROM不支持。。。

根据鄙人的经验，势必是没有EEPROM，或者EEPROM没有打开。。EEPROM没有打开，有可能是I2C引脚截，或者A0接地了。。。查看Nano2的原理图，如下，吓了我一跳有木有？？？

这是24LC64，又不是24LC00，A0脚怎么可以不拉高。。。拉低相当于关于了EEPRPOM。。。。威视锐的工程师，是不是太粗心了。。。。或者说本该焊接24LC00，或者说。。。哎。。。压根就没有测试过硬件。。直接让我们来做小白鼠了有木有，有木有？？？

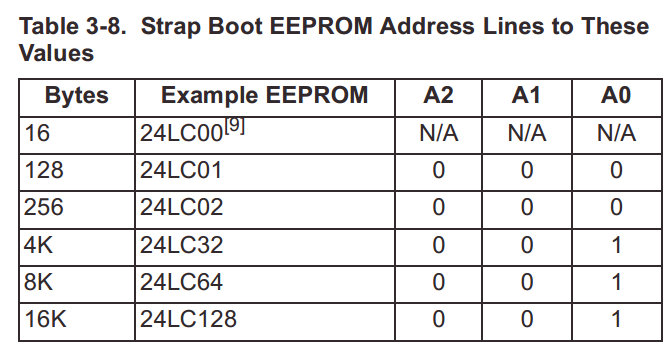

实际上不同型号的EEPROM，CY7C68013给了启动地址推荐，如下：

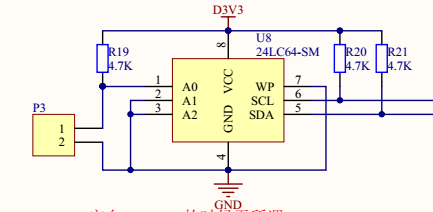

如下是鄙人自己的24LC64，使用P3跳线帽做EEPROM使能，短路时关闭，正常工作时断开即可。。同时必须上啦到3.3V，不然没法下载进去的！！！

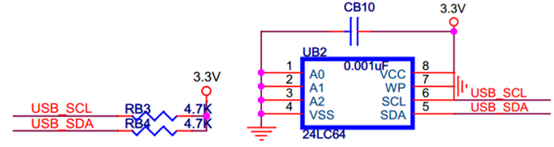

查看Nnao2的24LC64部分电路图，如下所示，1-4号脚果断全部接地了有木有。。

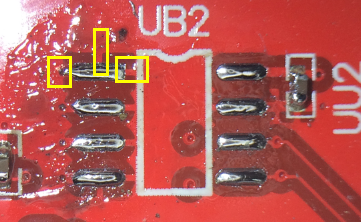

是否还有挽救的余地。。。如果上面那个框接地了，那直接割断就可以了。。。为了帮大家研究到极限。。直接加一坨锡拆了它，，，，如下。。。内部也短路有木有（虽然我早就猜测到了。。）

即便用美工刀把这三部分都割掉了，但是由于割掉后铜皮外漏，，，太容易和地短路了。。。所以索性割掉之后，将1号脚（A0）翘起来。。。然后闪亮的跳上了一个4.7K的电阻，如下所示，不要再短路了哦。。。

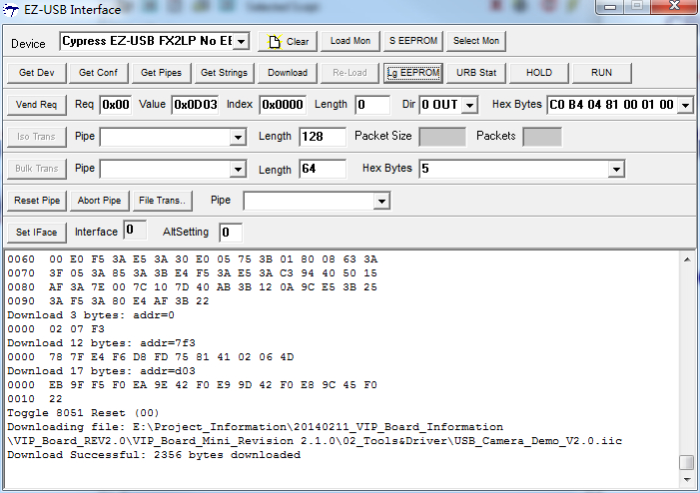

此时在回到Cypress USB Console，再次下载iic，一下子成功了有木有？？？？？

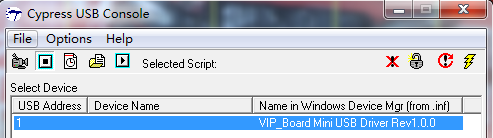

此时识别到VIP_Board_Mini_Rev1.0.0，如下所示：

话说我拿到Nano2应该是最后的一个人，一个月前都有人拿到了。。。是不是还没人玩到Cypress的USB接口呢。。。。这个BUG，没有老铁的朋友一定会崩溃了。。。。

希望COCO代我把这个BUG高速威视锐，要么换24LC00，要么A0部分改成如上鄙人的电路。。。。关于这方面的更多技术支持，可直接在博文下回复@我。。。呵呵！！

既然修正了电路，那就一路向前，开始USB OV7725视频采集吧。。。。
