Xilinx DCM PLL区别及PLL使用方法

—CrazyBingo

—20140505

延续上一篇《Xilinx DCM IPCore研究及使用方法》，在该篇基础上，对比DCM与PLL区别，并且介绍PLL的功能，对于Altera PLL的差异，及使用方法。。。

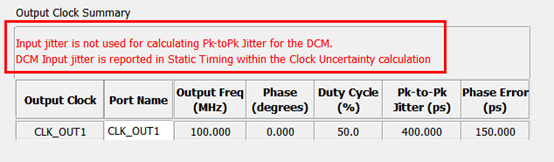

在上一篇定制DCM的时候，遇到过一个警告。。。虽然目前对结果没有产生影响吗，但是看着真的很不爽啊！！！有强迫症。。同时又不知道如何解决（当然如果用原语，警告都看不到呵呵），如下所示：

突然，有一群友告诉我说，DCM输出的时钟稳定性不强，比如在驱动显示VGA的时候，由于时钟抖动，会有水纹波现象。。。同时。。。指点了一下。。。默认是DCM的原因，是由于我选择了Auto Selection，我得选择Manual Selection，进一步选择PLL IPCore，如下所示：

同时，群友又告诉我，一般我们使用PLL，在PLL实在不够用的时候，才会考虑使用DCM。。。好吧，我是懂非的懂，朦胧的接受了这个答案（有有人跟我说木有问题的），毕竟我进入Xilinx才不到10小时，至于颠覆或逆袭，暂时没这个资格。。。所以，其他设置几乎不变，开始了PLL的旅程。

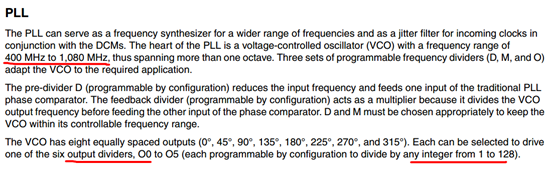

继续嗑Sparatan Guide关于PLL的简要介绍：

PLL的核心为VCO，即压控振荡器，能在400~1080MHz之间摆动，输出频率由D、M、O三个参数设定。基本的功能、参数啥的，基本与Altera的PLL一模一样。。不过Altera Cyclone II的PLL只能输出3个时钟，而Cyclone III/IV的PLL能输出5个输出。。但Spartan的FPGA能输出6个时钟。。呵呵。。其他的用着再说。。。唯一不清楚的是这句话：

半天看不懂啥意思有木有？》》？？

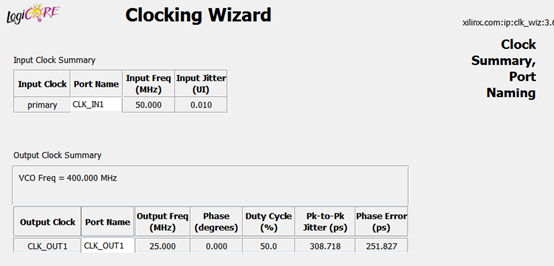

Okay，开始配置PLL输出25MHz，VGA驱动果断准备开始，如下：

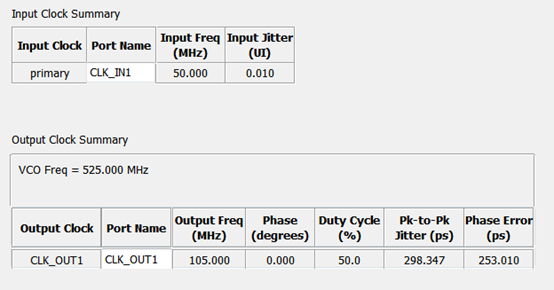

同时又生成了一个105MHz的时钟玩玩。。。1280*1024*60Hz是105MHz的。。

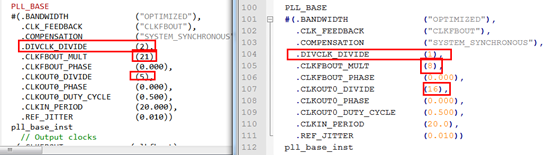

强迫症，邮箱研究Xilinx原语了。。。拿这两个25MHz以及105MHz的sys_pll来做对比，如下所示：

作为为105MHz的原语，右边为25MHz的原语。分析区别与差异，得出以下结论：

（1）DEVCLK_DIVIDE为全局分频，比如PLL输出5个时钟，每一通道实现实现2分频，则参数为2

（2）CLKFBOUT_MULT为乘法因子

（3）CLKOUT0_DIVIDE为CLK0通道的除法因子

（4）CLKIN_ PERIOD = 20.000可见输入为50MHz

因此CLK0通道的时钟的值，计算如下：

CLK0 = CLKIN_PERIOD / DEVCLK_DIVIDE * CLKFBOUT_MULT / CLKOUT0_DIVIDE

= 50MHz / 2 * 21 / 5 = 105MHz（左边）

= 50MHz /1 * 8 / 16 = 25MHz（右边）

哈哈。反复测试。。一如既往的可以。。。第一次生成ipcore后，提取verilog代码。。今后打算在也不使用IPCORE来反复生成、修改IP了。。。

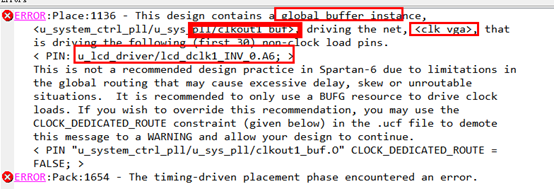

但又出现了一个新的问题。。。NND。。。如下图所示：

意思就是说从PLL的Buffer输出的时钟，不能直接输出到外部。。由于VGA的lcd_dclk是直接输出到外部的。。

这里总结一下DCM与PLL的区别，仅以鄙人目前浅陋的见识：

（1）DCM只支持90、180、270相位，但PLL这方便更灵活宽泛

（2）DCM只支持2~16的小数分频，以及2倍频，但是PLL这方面更灵活宽泛

（3）DCM是用数字延时模块调理时钟，是纯数字的东西，用的灵活，占得面积小，噪声和jitter相对PLL大一些。

（4）PLL是模拟的，比DCM要浮躁，出来的钟也质量也高，但是比较复杂，占的面积也比DCM大

深入了解DCM：是基于Xilinx的其他系列器件所采用的数字延迟锁相环（DLL，Delay Locked Loop）模块。在时钟的管理与控制方面，DCM与DLL相比，功能更强大，使用更灵活。DCM的功能包括消除时钟的延时、频率的合成、时钟相位的调整等系统方面的需求。DCM的主要优点在于：

①实现零时钟偏移（Skew），消除时钟分配延迟，并实现时钟闭环控制；

②时钟可以映射到PCB上用于同步外部芯片，这样就减少了对外部芯片的要求，将芯片内外的时钟控制一体化，以利于系统设计。对于DCM模块来说，其关键参数为输入时钟频率范围、输出时钟频率范围、输入/输出时钟允许抖动范围等。

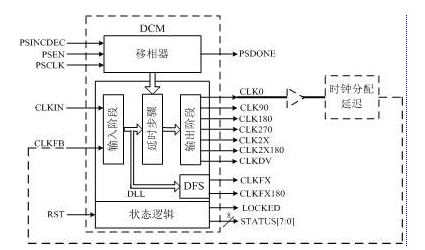

DCM共由四部分组成，如上图所示。其中最底层仍采用成熟的DLL模块；其次分别为数字频率合成器（DFS，Digital Frequency Synthesizer）、数字移相器（DPS，Digital Phase Shifter）和数字频谱扩展器（DSS，Digital Spread Spectrum）。不同的芯片模块的DCM输入频率范围是不同的

而PLL，无需多言，对于Altera FPGA驰骋5年而言，太熟悉了……
