逆袭屌炸天的Mini版LCD1602

发表于 2014/4/22 21:34:50 阅读（3829）

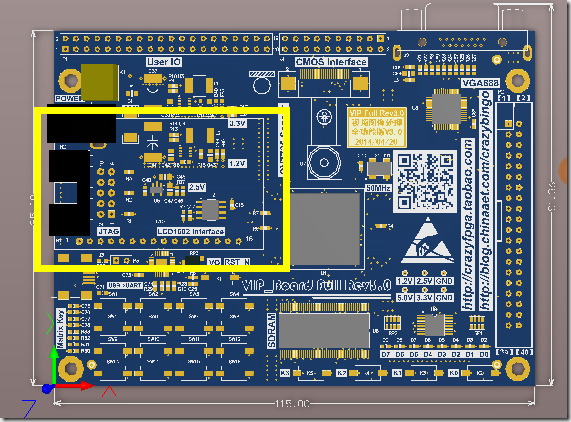

为了配套某Book开发了One Board，再次屌丝版的寻求LCD1602；

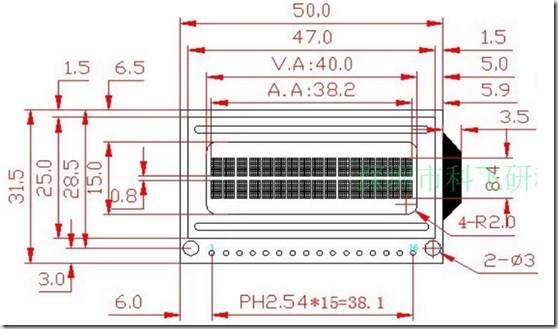

由于完美及Mini强迫症，在淘宝找了一个晚上终于找到了逆袭的Mini版本LCD1602，尺寸图如下所示：

昨天刚拿到Mini版的1602，果然很Mini，11.5RMB买的。网址如下：http://item.taobao.com/item.htm?_u=m9mennn3efc&id=16328330242

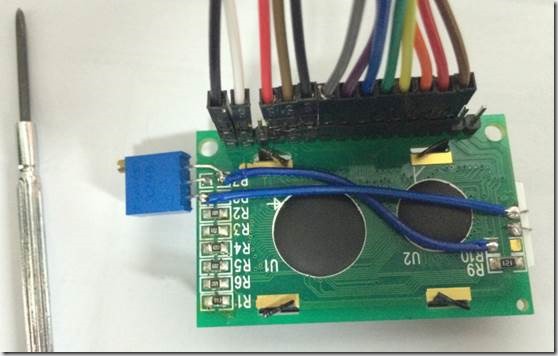

只有50*30mm，比原始的的确小很多，但其他接口与传统的LCD1602完全一样。。。。。2跳线连LED正负极，以及10K的可调电阻，外加13跟杜邦线，如下所示：

结果蛋疼的事情开始，原先的代码怎么就是不行了，屌炸天的FPGA竟然驱动不了1602，瞬间觉得美好的世界担心只是个梦，好无助的说，难道让我拿出压箱底的STM8来调试一遍吗。。。。。

搞了半天，将LCD_EN从500KHz降低到了50Hz，结果还是不行。。。。。没心情吃饭有没有。。。

某师兄过来探望，突然说，诶。。。你这LCD视角怎么这么大，，，这么斜的都能看到。。。结果睁眼看不到。。。。。。

惊奇间突然发现，对比度问题。使劲拿起子转半天，最后发现VO在0~0.4V时候才有显示。。。这特么的对比度也略屌了吧。。。手册完全没说。。。

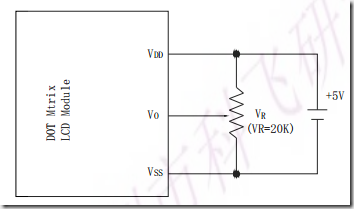

只给了这么一个图：事实上20K或者10K并不是问题的关键，而VO的电压才决定了对比度的高低，因此不是电位器的原因。。。。。。

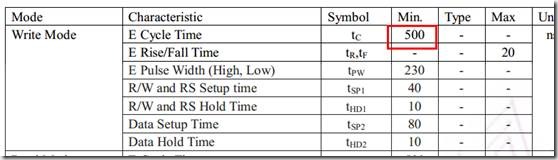

最后，从新提高LCD_EN到500KHz，结果还是不行，手册明明说都可以到到4MHz的有木有。、。。。（500KHz是DE2的LCD1602的周期）,如下：

无奈，最后LCD_EN为20ms，并行的电路真不好操作，实现如下所示：

//-------------------------------------- localparam DELAY_TOP2 = 20'd1000_000; //20ms(DT >= 2ns) //localparam DELAY_TOP2 = 20'hf; //Just for test reg [19:0] delay_cnt2; always @ (posedge clk or negedge rst_n) begin if(!rst_n) delay_cnt2 <= 0; else if(delay_done) begin if(delay_cnt2 < DELAY_TOP2 - 1'b1) delay_cnt2 <= delay_cnt2 + 1'b1; else delay_cnt2 <= 0; end else delay_cnt2 <= 0; end assign lcd_rw = 1'b0; //write only, never read assign lcd_en = (delay_cnt2 >= DELAY_TOP2/2) ? 1'b0 : 1'b1; //lcd enable,keep same time wire lcd_write_flag = (delay_cnt2 == DELAY_TOP2 - 1'b1) ? 1'b1 : 1'b0; //write data when negedg

其中lcd_en作为Write LCD的写入周期，而lcd_write_flag作为LCD_DATA更新的数据。。。。相关状态的转移，如下所示：

//--------------------------------------- // FSM: always1 reg [7:0] current_state, next_state; always@(posedge clk or negedge rst_n) begin if(!rst_n) current_state = IDLE; else if(lcd_write_flag) current_state = next_state; else current_state = current_state; end //--------------------------------------- // FSM: always3-1 always@(posedge clk or negedge rst_n) begin if(!rst_n) lcd_rs = 0; else if(lcd_write_flag) begin if( next_state == IDLE || next_state == DISP_SET || next_state == DISP_OFF || next_state == CLR_SCR || next_state == CURSOR_SET1 || next_state == CURSOR_SET2 || next_state == ROW1_ADDR || next_state == ROW2_ADDR) lcd_rs = 0; //L: Instruction else lcd_rs = 1; //H: Data end else lcd_rs = lcd_rs; end //--------------------------------------- // FSM: always3-2 always@(posedge clk or negedge rst_n) begin if(!rst_n) lcd_data = 8'h00; else if(lcd_write_flag) begin //write lcd_data case(next_state) IDLE : lcd_data = 8'hxx; //LCD1602 init DISP_SET : lcd_data = 8'h38; //Display mode: Set 16X2,5X7, 8 bits data DISP_OFF : lcd_data = 8'h08; //Display off CLR_SCR : lcd_data = 8'h01; //Clear LCD CURSOR_SET1 : lcd_data = 8'h06; //Set Cursor CURSOR_SET2 : lcd_data = 8'h0C; //Display on //Display 1th line ROW1_ADDR : lcd_data = 8'h80; ROW1_0 : lcd_data = line_rom1[127:120]; ......

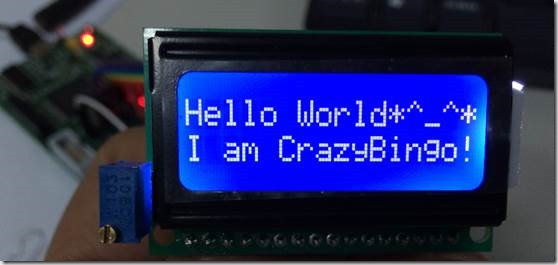

不过最终还是搞定了，也许10ms，也许5ms就够了，没再尝试了，这些都不是问题的关键！！问题的关键在于：

（1）背光竟然0~0.4V的时候可以，那岂不是1K电位器外加10K电阻就Perfect了？？？

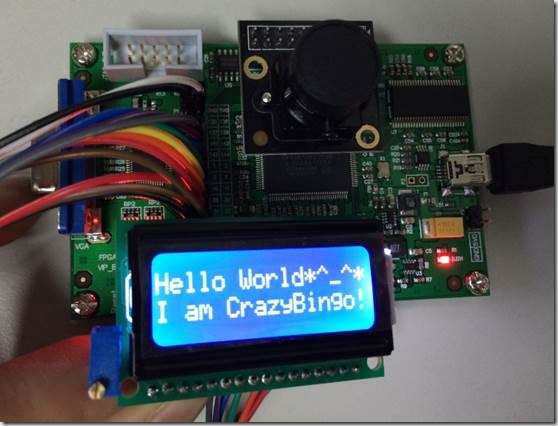

（2）屌炸天的Mini LCD1602还是挺好看的，外加Bingo最近出版的视频图像处理Mini套件，如下图所示：
