【技术分享】16:VIP_Board V2,迷你版视频图像处理板卡出炉

0
阅读(4632)

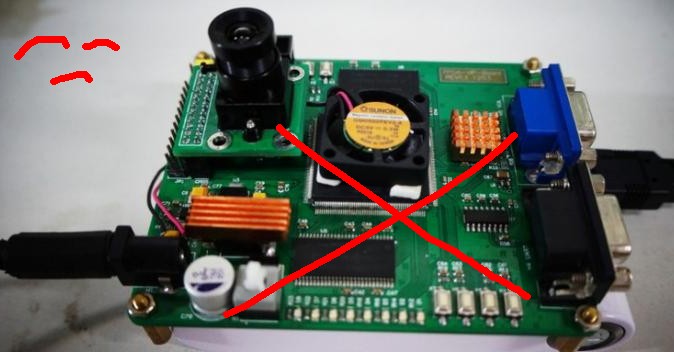

首先,晒晒去年,额不对,是前年给大家设计的VIP_Board了。。。



首先,Cyclone II已经过时了,其实当年的板卡对用户没有开放较多的IO,开发不方便,再者只能VGA显示。。。。总之。。。,太不方便了。。。简直就是垃圾中的极品


为了解决当年的弊端,最近心血来潮,设计地第二版本,多的信息以及详情,

http://blog.chinaaet.com/detail/34481.html


人力物力,暂时还不能追求太时髦的Cyclone V,但是追求目前最火热的Cyelone IV还是可以的,于是花了九牛二虎之力,实现了CMOS视频的USB传输,又将整个设计移植到了Cyclone IV上去了,又投了一个班子,详情请见:

http://blog.chinaaet.com/detail/34601.html


目前PCB兼容EP4CE64与EP4CE10E,即最大10000个LE,最终推出打算选用6000或10000个LE,不能再土鳖的用5000个LE的EP2C5Q了,想想都倒牌子。。。呵呵。。。


同时支持VGA与USB,CrazyBingo会贴心的为大家设计好以下基础的例程,或者说移植+升级吧:

(1)74HC595 3线8LED驱动

(2)按键扫描检测

(3)与VGA相关的开发

(4)68013极度基础的FIFO数据传输,作为后续视频传输

(5)完整的一套CMOS摄像头开发方案

(6)SDRAM控制器的开发(偷偷说一句,最近Bingo完美实现了150MHz 32Bit的SDRAM控制器)

(7)搭建一个基于FPGA的逻辑图像处理架构,为大家开启新的旅程!!!



呵呵 抽了3个小时,乱七八糟终于把东西给焊接好了,暂时还缺个VGA接口和24LC64,明天就买,NND。。。。先来晒几个图,半成品,只测试了电压晶振等,呵呵:

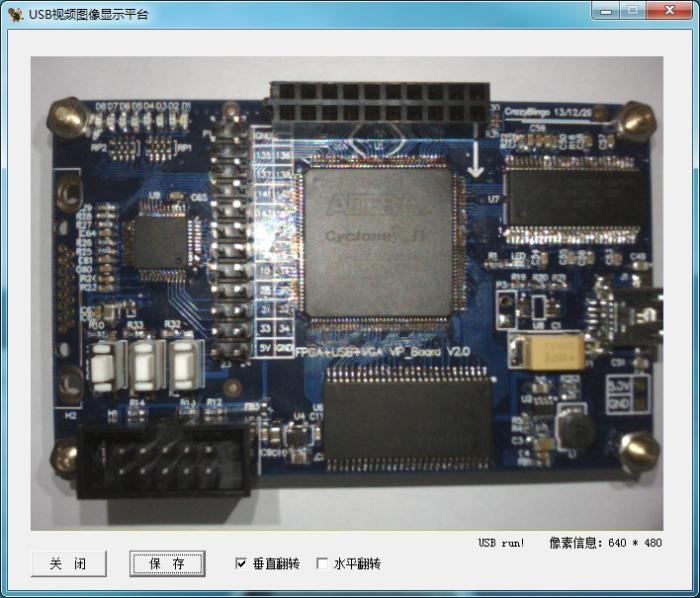

最后,给一个我拖一个不可告人的牛人写的上位机,目前按照Bingo的吩咐升级到了第五版本,日后直接发布上位机,填补CMOS相机屌丝界苦于没法传视频图像到电脑的空缺,如下:




未完待续,
