先Copy我当年的记录的，但是又更新了一些设置，希望对新手有用！

进入电子设个世界，PCB是少不了的东西，刚开始画板子的时候（2009），感觉好神奇。那个时候用的是Altium Designer Summer 08 ，现在用的是Altium Designer Winnter 09 （早就在用Altium Designer 2013了），感觉跟Altium Designer 6.9 也没多大差别，只是功能上更新了点，视觉上变得更加炫了。偶尔逛论坛，或者自己发现，有好未知的秘密，放在这里，已知的未知的，Let‘s see see。

（1）在pcb布局阶段：在原理图中框选一个区域的元件或点选若干个元件、快截键“t”+“s”能迅速切换到pcb界面选中那些元件，然后按快截键“i”后选择菜单第二项用鼠标在你想要的地方拖一个框，那些元件就蜂拥云集地出现在你拖的这个框中。

（2）在pcb布局阶段：是不是元件名混乱地出现在元件四周甚至互相重叠？框选若干个元件，然后按快截键“a”后点菜单第二个选项出现一个封装符号图形，用鼠标点这个图形的上、下、左、右、左上、左下、右上、右下。确定后，元件名都整整齐齐地排列在你选中的那些元件们的上、下、左、右、左上、左下、右......

（3）shift+s ：单面布线，其他层隐身。

（4）ctrl+shift+鼠标滚轮：切换不同的布线层

（5）ctrl+shft+T(top)　　　　　　:　　上对齐

（6）ctrl+shft+B(bottom)　　　　:　　下对齐

（7）ctrl+shft+L(left)　　　　　　:　　左对齐

（8）ctrl+shft+T(right)　　　　　:　　右对齐
（9）ctrl+shft+H(horizonta)　　　:　　水平方向上等距

（10）ctrl+shft+V(vertical)　　 　:　　竖直方向上的等距

（11）ctrl+X　　:　　在SCH或者PCB 同一平面内左右翻转

（12）ctrl+Y　　:　　在SCH或者PCB 同一平面内上下翻转

（13）S+L　　 :　　选择局部器件或线条 进行操作

（14）单击菜单原理图或者PBC，选择Split Vertical，或者Split Horizontal，双窗口查看设计

（15）n多的器件要从顶层翻转到底层，或者反之，全部选中，拖动过程中按“L”，OK

（16）同一个工程中，出现多个原理图的时候，若出现同样的net，要连在一起，不能像在同一个sch那样搞，要加port外部模块接口，可以不加net。

（17）port优先级大于net，net只能在同一块sch里面，但是port可以使全局的（相当于局部变量，全局变量）

（18）板子完成者之后，在最后修正丝印层，可以Seitch to 3D，会比较爽，而且反面可以直接翻转过来修正

（19）类似LM1085之类的发热器件，可大面积给VCC覆铜，最后加上top solder做成焊盘 ，散热更好

（20）shift+M　　:　　放大镜，不小心切换到了放大镜，不要怕，再次切换回去

（21）只想看到一层板子，不被其他干扰，可以按L去选择

（22）对于数字的板子，一般不要走底线，最后覆铜的时候，花型，防止散热更好焊接

（23）Design-Board Options-Electronic Grid： 当布线的那个圈圈的坐标不见了的时候，选中这个就OK 了

（24） 在设计原理图的时候，可以画折线，用shift+空格转换

（25）原理图快速布线 P-W

（26） PCB 快速布线 P-T

（27）绘制纵向层次式原理图时，在底层再次修改sheet entry时，顶层同步修改的sheet entry不能同其他复制在修改变量，只能手动加入sheet entry

（28）SCH设计时，跟PCB Layout一样，用shift+SPACE来切换走线模式

（29）在PCB中CTRL+SHIFT让多根线 高亮显示

（30）P--V 放过孔

（31）P--G 覆铜

（32）P--T 画线

（33） 由于某些原因（版本或者工程），导致PCBwire 画完后无法移动只要修改一下Design -- Board Options -- Display Physical/Logical Designators就可以了

（34）同时画n根线的绝招：先shift选中多条线，然后按ttm（multiple traces），OK

（35）paste 想不丢失 net，就选择Edit-Paste Special-Keep nets name

（36）S+Y 选中某一层上的元件+线

2013年1229更新：

（37）L→View Options→Hide other Layers：切换到单层走线，减少了其它层造成的心情影响

（38）L→Used Layer：只打开使用到的Layer，这样Altium下边就只会显示七八个用到的层了，简洁明了

（39）Edit→Origin→Set：重新设置PCB左边原点，这样做有便于框架等的标定！比如用坐标画“黄金分割”线

（40）DXP→Preferences→Data Management（09在System下）→Backup：设置自动保存目录、时间断电，防止狗屎AD的自我阉割功能：详情请见：http://www.cnblogs.com/crazybingo/archive/2011/03/10/1979418.html

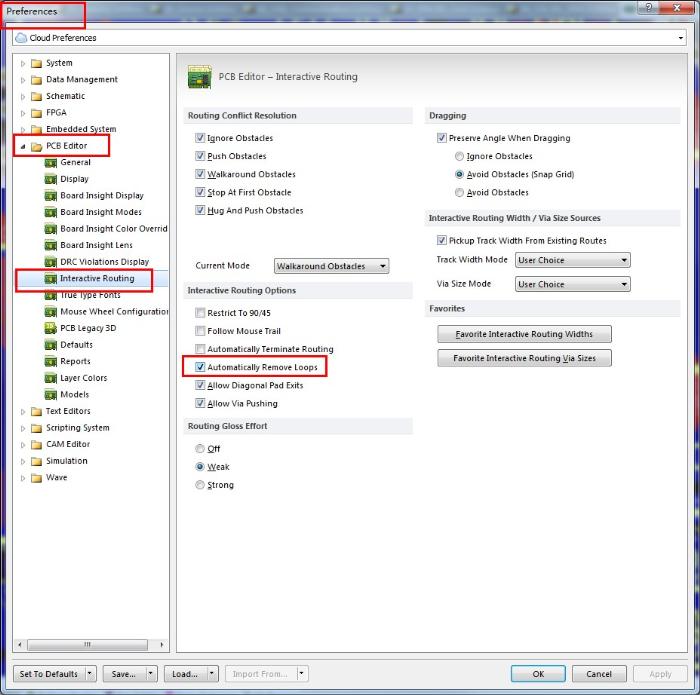

（41）Prefrences→PCB Editor→Interative Routing→Automatically Remove Loops：设置支持或者自动移除环路走线，如下：
