线阵CCD驱动方案1（OS差分）
0赞1.1.CCD信号整形方案1
CCD的驱动电路采用CPLD实现，在原理和实现上非常的简单，采用Verilog HDL语言进行时序控制，比较简单。但是CCD信号的整形，以及ADC采集部分，相对与数字逻辑设计而言就比较复杂了。
为了实现TCD1209线阵CCD信号的采集电路，首先采用了14Bit ADC转换器LTC1741的时序图，输入为差分信号，以及差分时钟。但CCD输出的信号为模拟信号，需要单端转差分。同时CPLD输出的ADC转换时钟信号需要转换为差分信号，这部分设计比较重要。
1.1.1.CCD信号单端转差分及仿真
差模又称串模,指的是两根线之间的信号差值；而共模噪声又称对地噪声,指的是两根线分别对地的噪声。差模信号：大小相等，方向相反的信号，共模信号：大小相等，方向相同。由于差模信号大小相等，方向相反，在差分之后，刚好把噪声抵消掉，因此差分对信号有良好的信噪比。

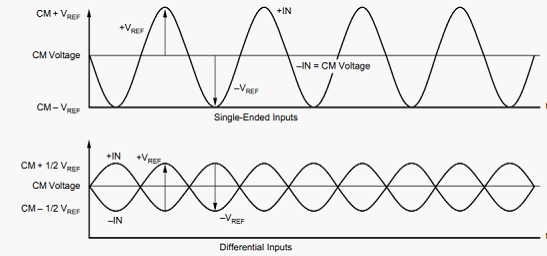

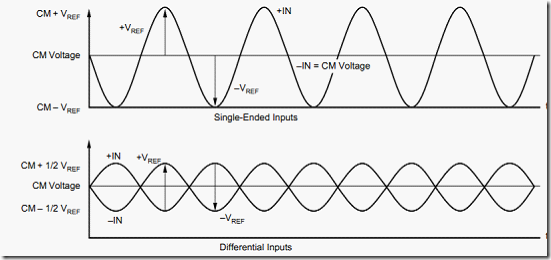

如图 3-2所示，将一正弦波转变成CM为基准电压的差分信号。
图 3-1 差分信号示意图
这部分电路的实现，需要全差分运放，实现单端（CCD信号）的输入，差分信号的输出，并且基准电压为ADC的基准电压。采用了THS4502（理论上能达到370MHz的切换速度），实现了单端转差分功能，如下图 3-2所示：
NI的Multsim提供了强大了模拟电路仿真功能，使得对模拟电路的设计，不用再空洞的纸上谈兵。通过软件的验证，继而PCB电路的设计，板载的调试，提供的电路设计的效率和成功率。

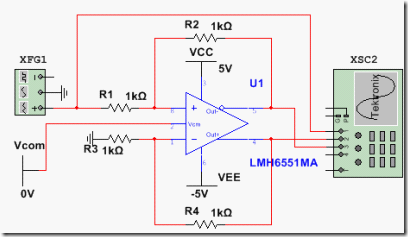

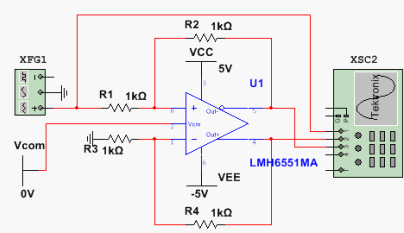

图 3-3 全差分运放Multsim仿真

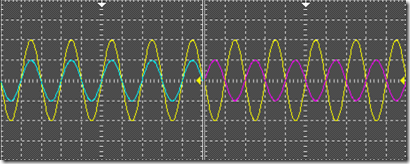

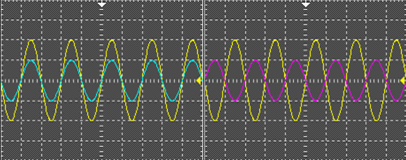

Multsim仿真电路图如上所示，CH1黄色为+输入信号，CH2白色为Vout+输出信号，CH3紫色为Vout-输出信号。CH1为2V VPP的正弦波，而CH2，CH3为VOCM=0V的共模信号，由图可见Vout+-Vout-=Vin*R2/R1=Vin。当Vin从+输入时，Vout+与Vin同相位，而Vout-与Vin反相，如下，刚好吻合图 3-4：
1.1.2.CCD整形电路的实现

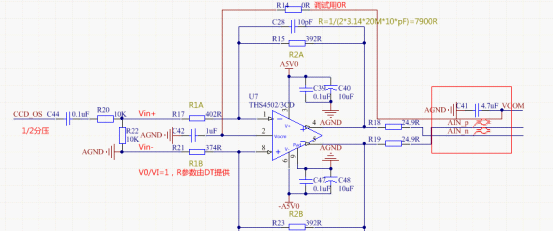

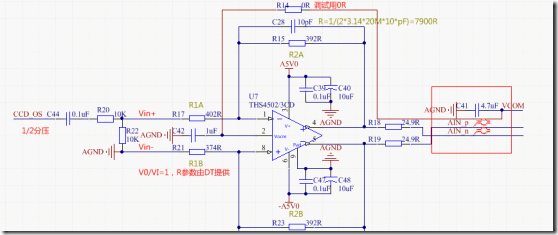

如图 3-5所示，采用TI的全差分运放THS4502，实现了CCD信号的单端转差分单端转差分，并且基准调节到了2.35V。

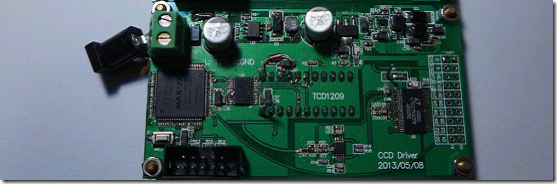

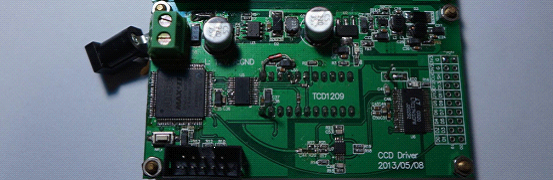

需要注意的是，信号转换后为差分信号，需要查分布线，不然体现不了差分信号的价值！如图 3-6所示，最后设计好的TCD1209驱动板！
最后在调试的时候，虽然前期仿真调试都很完美，但是最终发现CCD输出信号太弱，甚至只有几mA级别，都不够驱动运放，以失败而告终。
