Altium Designer等长布线

0
阅读(13079)

Altium Designer等长布线

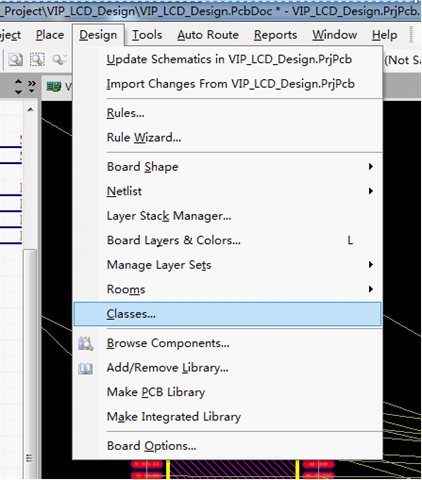

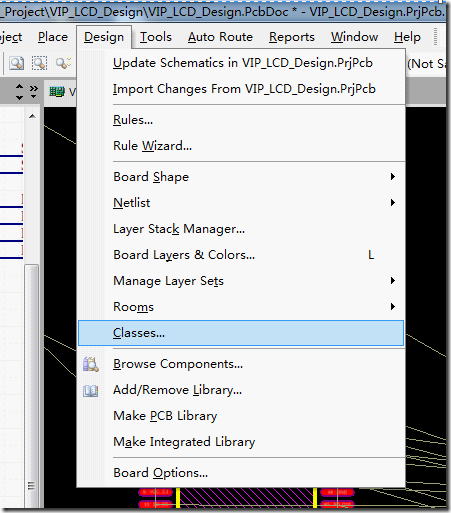

wps_clip_image-16829

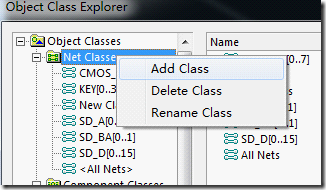

wps_clip_image-26499

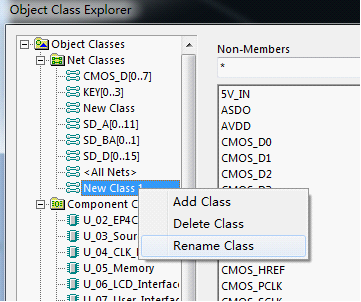

wps_clip_image-14911

wps_clip_image-16460

wps_clip_image-5140

wps_clip_image-1247

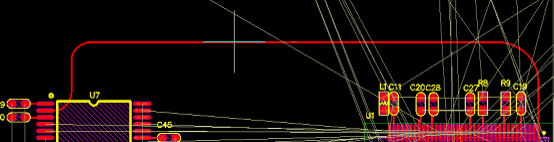

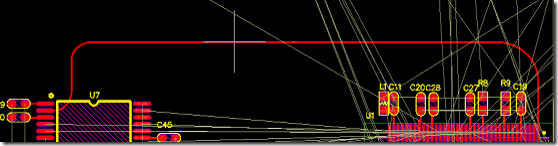

首先手动布线,一根也行,自认为最长的那根吧

wps_clip_image-21571

wps_clip_image-3643

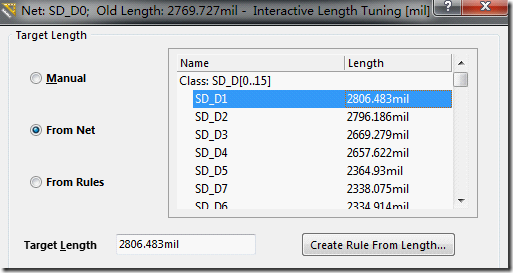

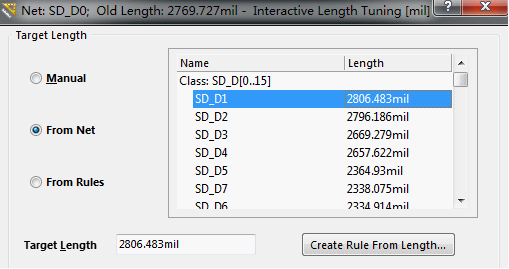

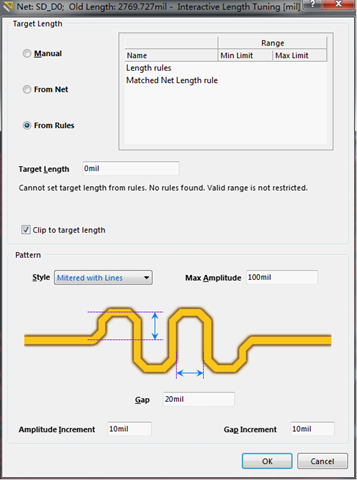

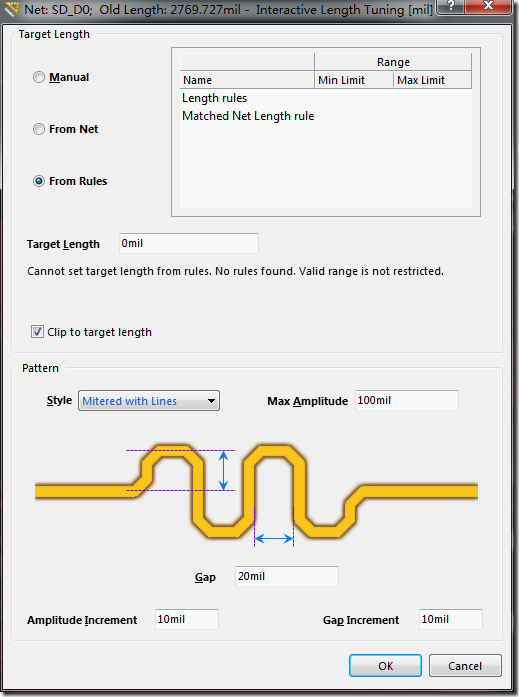

T+R调用蛇形布线规则设置

wps_clip_image-32669

wps_clip_image-18059

wps_clip_image-30133

wps_clip_image-7367

P+A或者tool栏的wps_clip_image-2194开始布线,Shift+A切换到蛇形布线

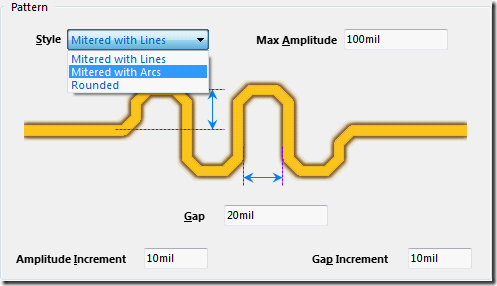

按键盘1,2增大或者减小蛇形拐角直角的程度

wps_clip_image-26142wps_clip_image-24286

按键盘3或者4增大或者减小蛇形间距

wps_clip_image-9191wps_clip_image-23710

或者。。。

Just Try
