CMOS摄像头开发测试方法（我总结的）

发表于 2013/5/1 16:11:38 阅读（9099）

CMOS摄像头开发测试方法

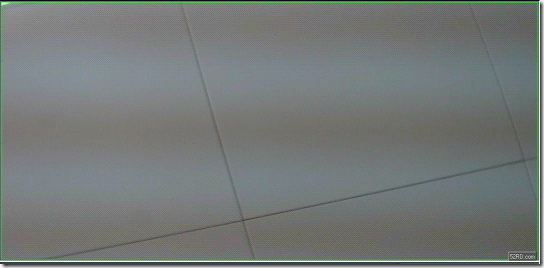

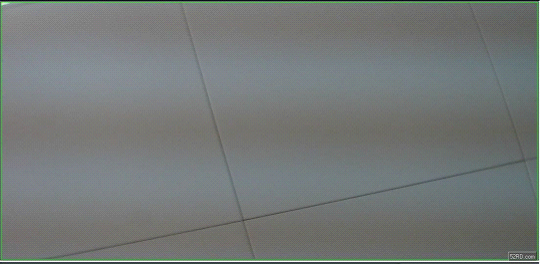

放到室外就没有了,应该是banding filter的问题,也就是50Hz,60Hz的问题,可以选择一个比较适合的曝光时间,将cmos sensor设置成固定曝光模式试试看。

1.1. Camera测试方法

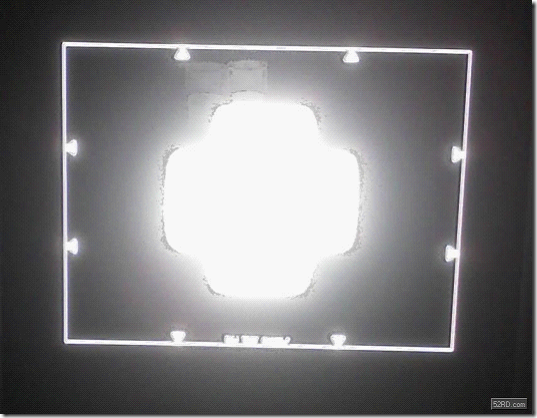

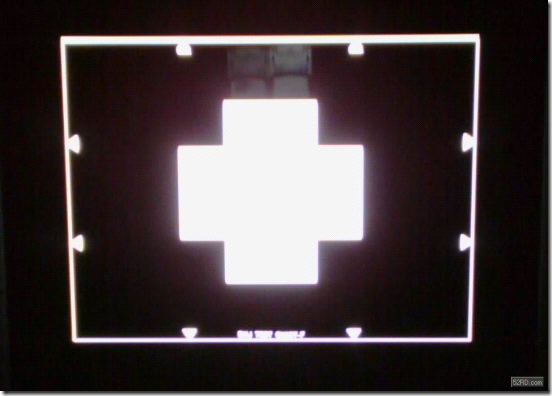

1.1.1. 对于镜头的测试

1) 杂光（仪器DNP灯箱和EIAJ test chart F）

2) Resolution 解析度（Light Box SPLIII和Applied Image ISO 12233 chart）

3) Distortion 畸变（仪器DNP VIEWER CCV51F/G和EIAJ test chart I）

4) Flare （壶板电机LSB/82BRD）

5) Light leaking漏光（壶板电机light source box LSB/82BRD）

1.1.2. 对于CMOS Image Sensor的测试

1) AWB 白平衡（Light box SPLIII和GretagMacbeth ColorChecker和IMATEST Master）

2) Gray 灰阶（Light box SPLIII和 KODAK testing card Q14）

3) 动态范围（Light box和ISO14524动态范围测试卡）

4) AE 曝光收敛范围（壶板电机Light source Box LSB111/4RD）

5) 色彩还原 Color （DNP，color bar，IMATEST）

6) 工频干扰 Flicker （50，60 HZ 光源）

7) 暗角测试 Lens shaing (另一种说法是相对照度，Relative illumination，一般直接对着DNP灯箱看就行)

8) 坏点&黑点测试（defect pixel and particle，一般的图象软件都有查找坏点的功能）

9) 信号噪点比（SNR，用IMATEST和GretagMacbeth ColorChecker可以得到精确数值）
注：括号外的一般是项目名称，括号内的是测试仪器，软件等。

1.2. 测试卡

1.2.1. ISO12233 Camera Resolution Chart

ISO12233分辨率测试标板遵照ISO12233的标准“摄影-电子照相画面-衡量方法"。这个测试标板在1 X 大小的这个活动区域,测量20 cm 高度只有约0.1毫米的误差。他具有几乎大部分解析度卡所具有的特征。是数码相机与手机摄像头品质测试的必备工具。可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试,采取统一拍摄角度和拍摄环境，分辩率的计算可以使用了HYRes软件，分开垂直分辨率和水平分辨率两部分进行。

1.2.2. ColorChecker 24色卡

ColorChecker标板有24个纯色块，从左到右再从上到下，分别标记为1-24。所以又叫24色卡。用途：ColorChecker常用于色彩还原与白平衡测试
对于色彩与白平衡的测试，我们采用了标准色卡ColorChecker在不同的环境下使用相应的白平衡模式拍摄进行比较，一方面可以观察机型对各种色彩的还原情况，另一方面可以观察他们的白平衡准确度。白平衡共有自动白平衡、日光白平衡、阴影白平衡、钨丝灯白平衡、荧光灯白平衡、手动白平衡等6种模式。

1.2.3. 14524 Camera Contrast Chart
