Camera | 8.让rk3568支持前后置摄像头
0赞
发表于 2023/6/6 15:07:51
阅读(1151)
参考上图,摄像头详细信息如下:
-
2个摄像头均连接在I2C通道4 -
2个摄像头共用同一个MIPI数据通道 -
2个摄像头各自有独立的rst、pwdn引脚 -
rkw提供的sdk中已经提供camera时钟的设备树信息,此处选择对应时钟即可 -
ov13850用到4个lane,0v5648用到2个lane -

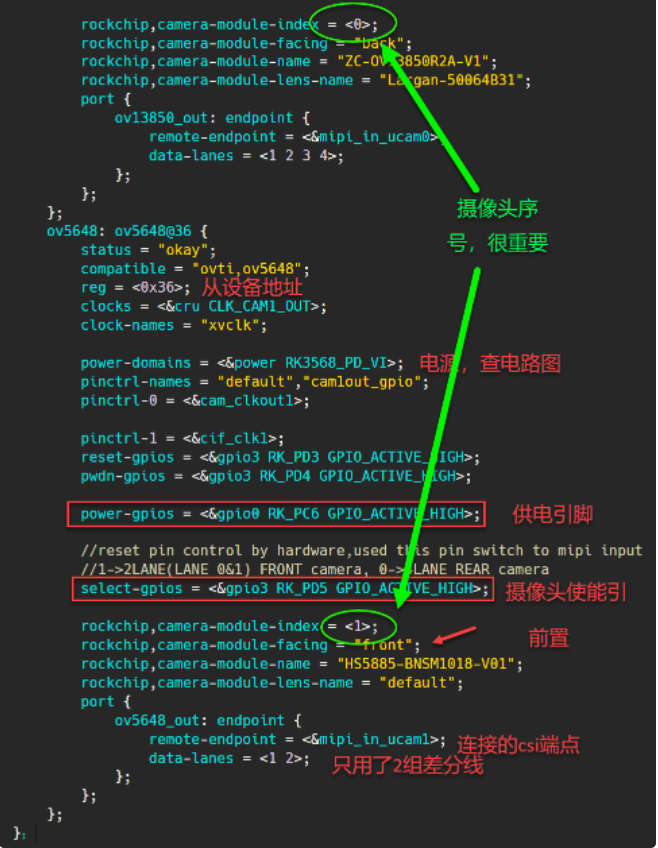

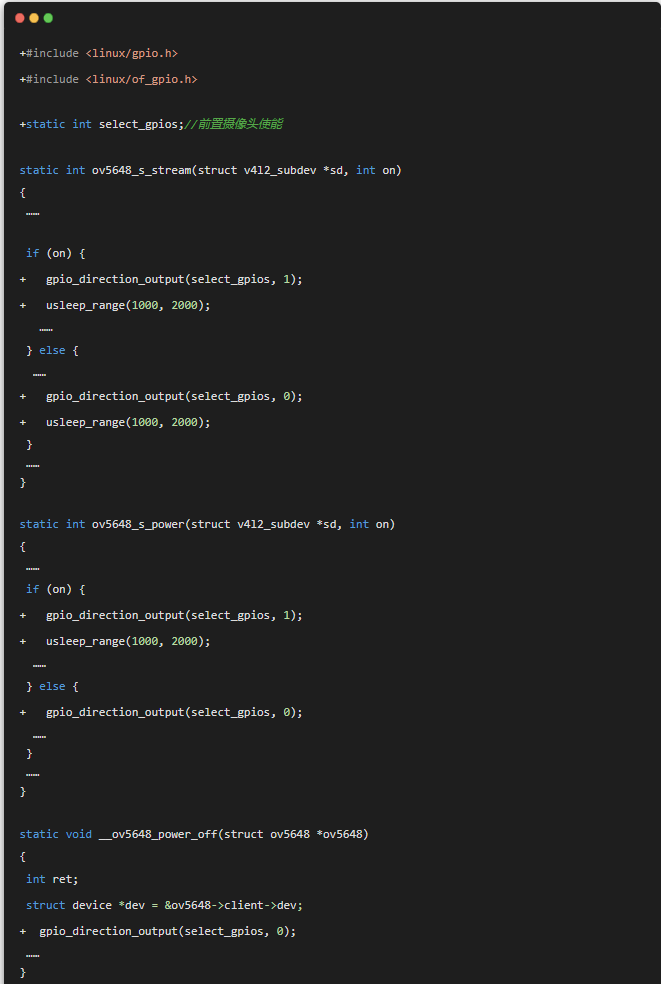

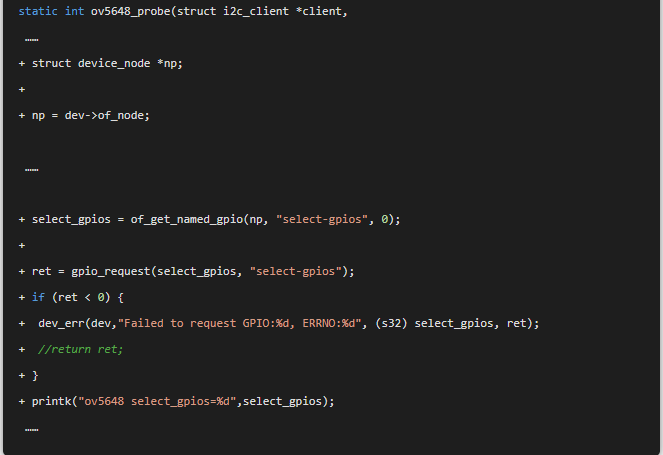

摄像头的片选通过select-gpios来选择,拉低选择0v13850,拉高选择ov5684
-

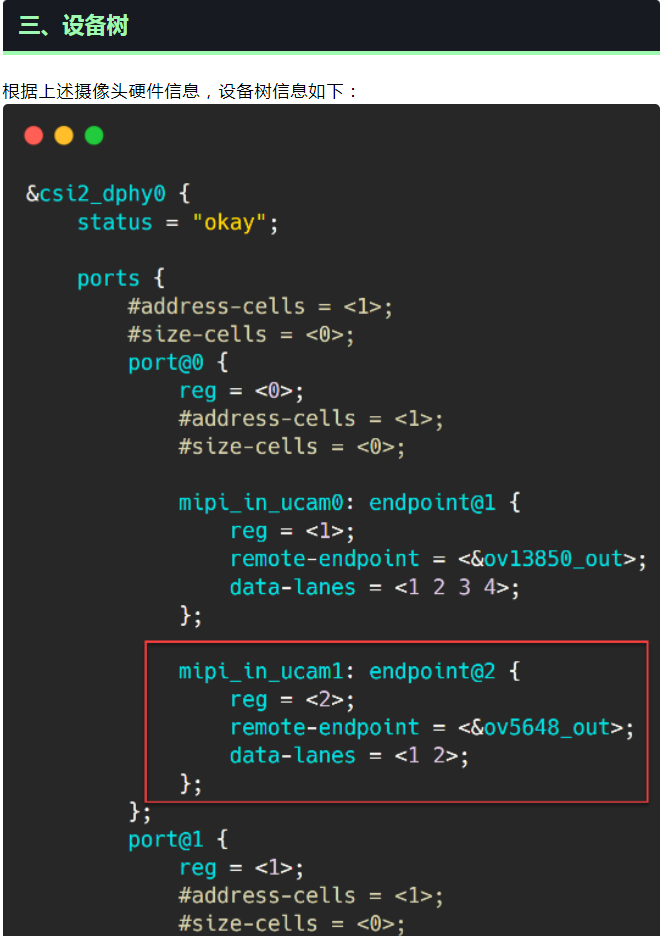

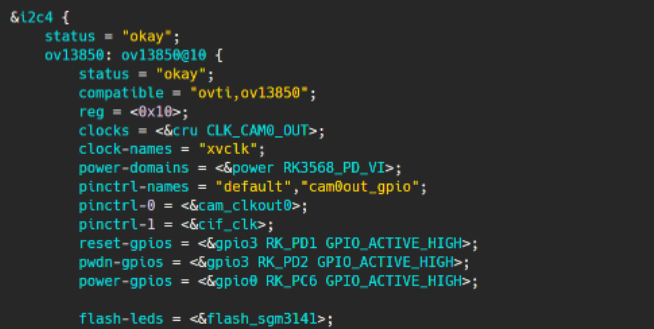

reg:该模块输入端点序号 -

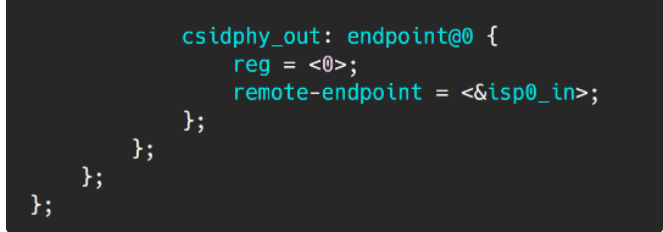

remot-endpoint :输出端点的名字,在下面设备树信息中列举出来 -
data-lanes :数据通道信息
