Linux驱动 | Linux内核 RTC时间架构
0赞上一篇文章我们给大家讲解了基于瑞芯微rk3568平台芯片hym8563驱动的移植，本文给大家详细讲解Linux内核的时间子系统。
一、Linux 时间操作命令 ：date、hwclock
Linux时间有两个:系统时间(Wall Time)， RTC时间。
1）系统时间(WT)：

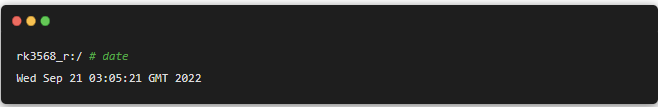

由Linux系统软件维持的时间，通过Linux命令date查看：
获取到的就是系统时间。
2）RTC时间：
这个时间来自我们设备上的RTC芯片，通过Linux命令hwclock可以读取：
我们通过man查看date和hwclock的介绍：
命令说明
1）date

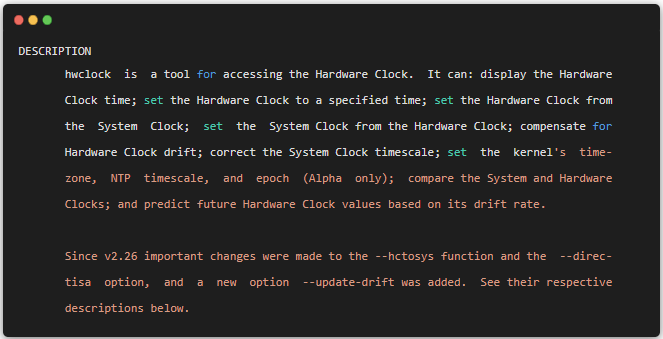

2）hwclock
接下来，通过代码看下两者的关系。
二、RTC时间框架

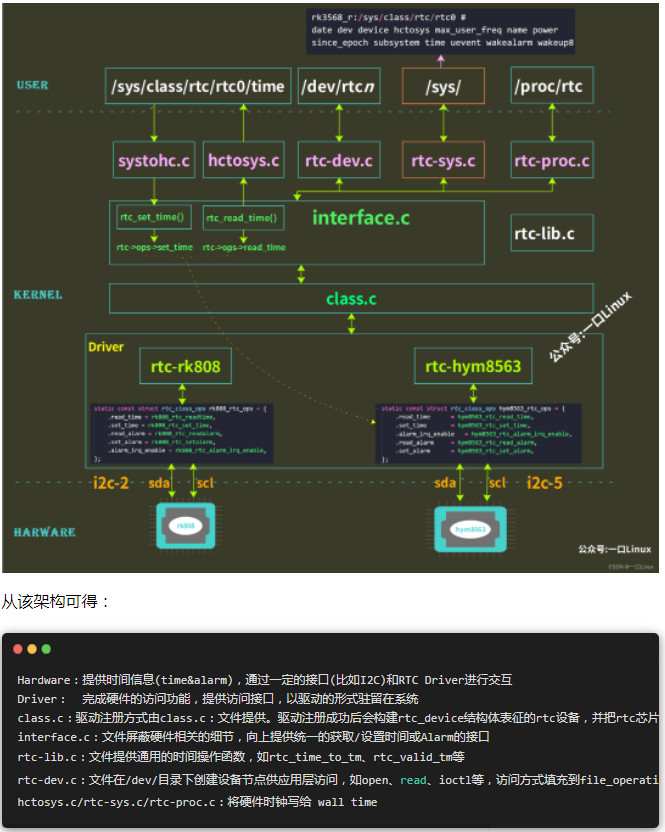

框架如图：
下面我们从底层往上层来一步步分析。
1、rtc_class_ops 填充

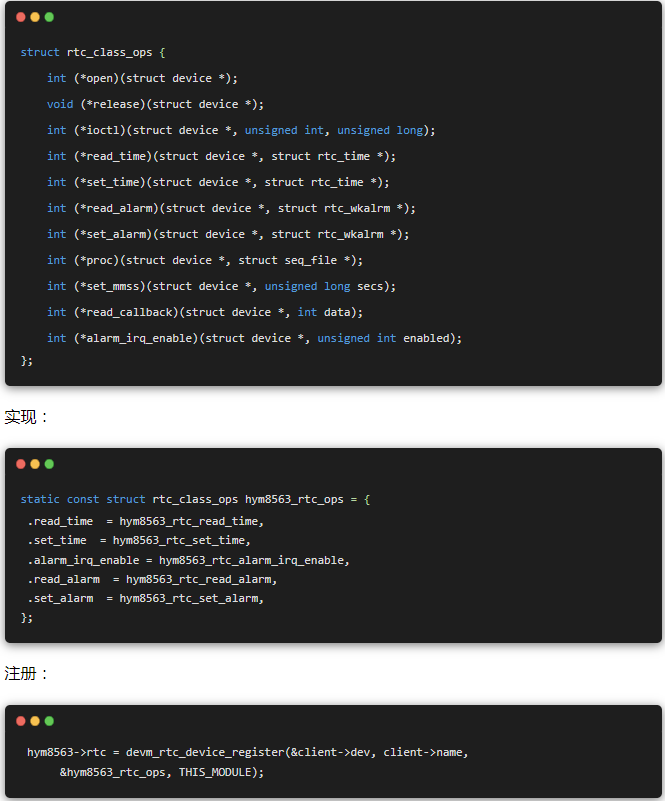

驱动主要工作是填充 rtc_class_ops结构体，结构体描述了RTC芯片能够提供的所有操作方式：

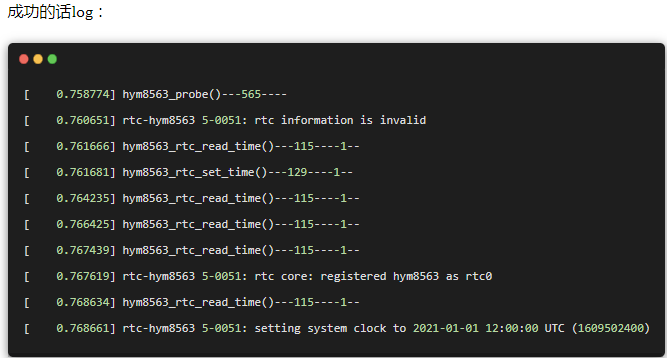

从log可得 5-0051： 5表示I2C通道5，0051表示从设备地址 rtc0 ：注册的rtc设备为rtc0
2、class.c和RTC驱动注册
class.c文件在RTC驱动注册之前开始得到运行：
函数功能：
1、创建名为rtc的class
2、提供PM相关接口suspend/resume
3、rtc_dev_init()：动态申请/dev/rtcN的设备号
4、rtc_sysfs_init()：rtc类具有的device_attribute属性

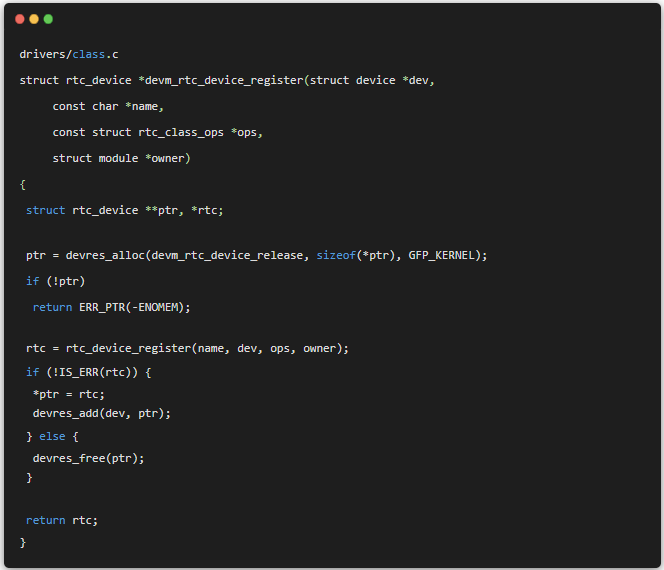

3、RTC驱动注册函数devm_rtc_device_register()：

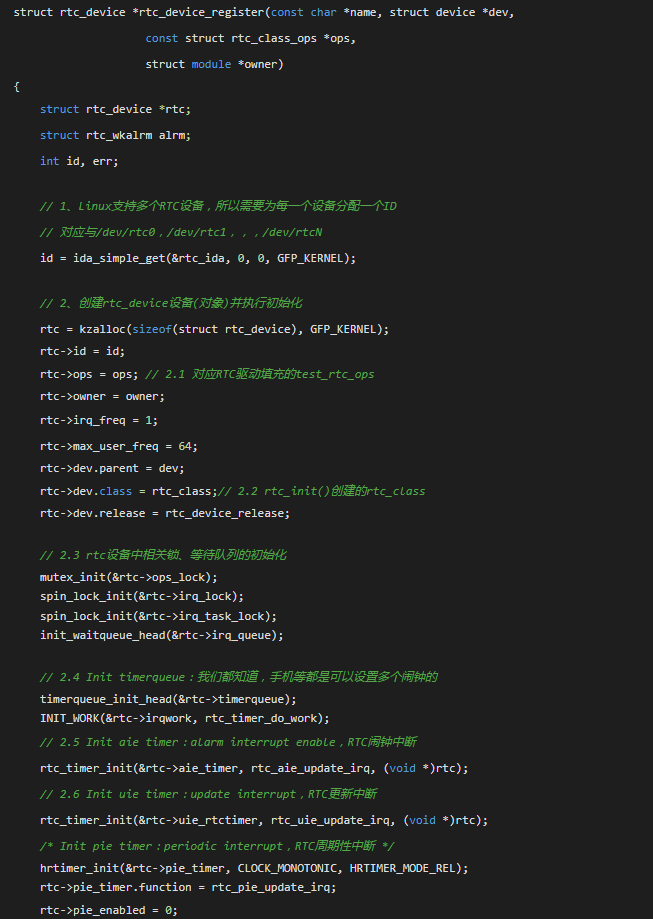

rtc_device_register（）定义如下
有了 /dev/rtc0后，应用层就可以通过 open/read/ioctl操作RTC设备了，对应与内核的file_operations：
4、硬件抽象层interface.c

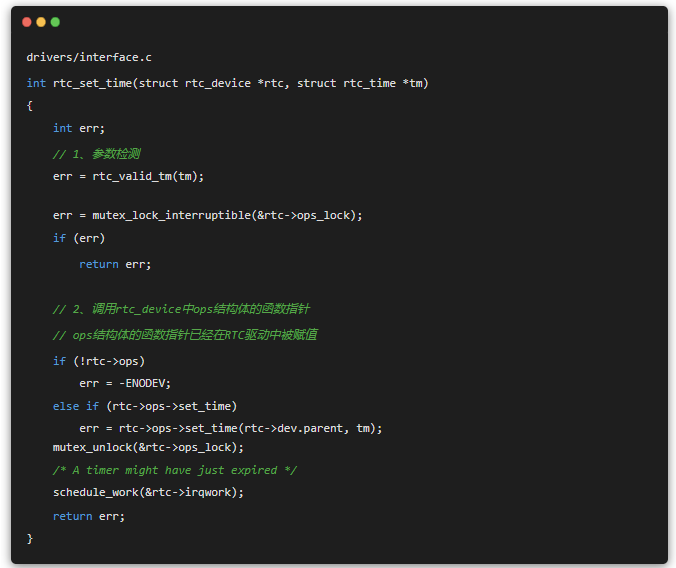

硬件抽象，即屏蔽具体的硬件细节，为上层用户提供统一的调用接口，使用者无需关心这些接口是怎么实现的。 以RTC访问为例，抽象的实现位于interface.c文件，其实现基于class.c中创建的rtc_device设备。 实现原理，以rtc_set_time为例：
5、rtc在sysfs文件系统中的呈现

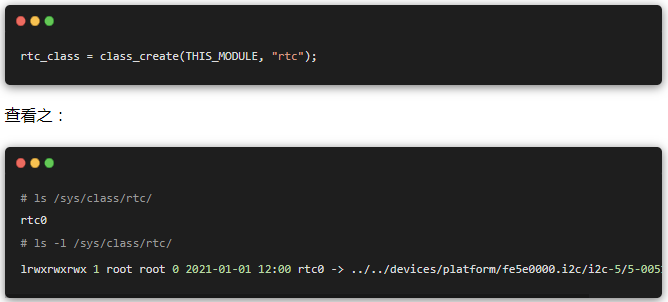

之前曾建立过名为rtc的class：
我们系统中只有一个RTC，所以编号为rtc0。
同时发现rtc0文件为指向/sys/devices/platform/fe5e0000.i2c/i2c-5/5-0051/rtc/rtc0的符号链接，
RTC芯片是I2C接口，所以rtc0挂载在I2C的总线上，总线控制器地址fe5e0000，控制器编号为5，RTC芯片作为slave端地址为0x51。

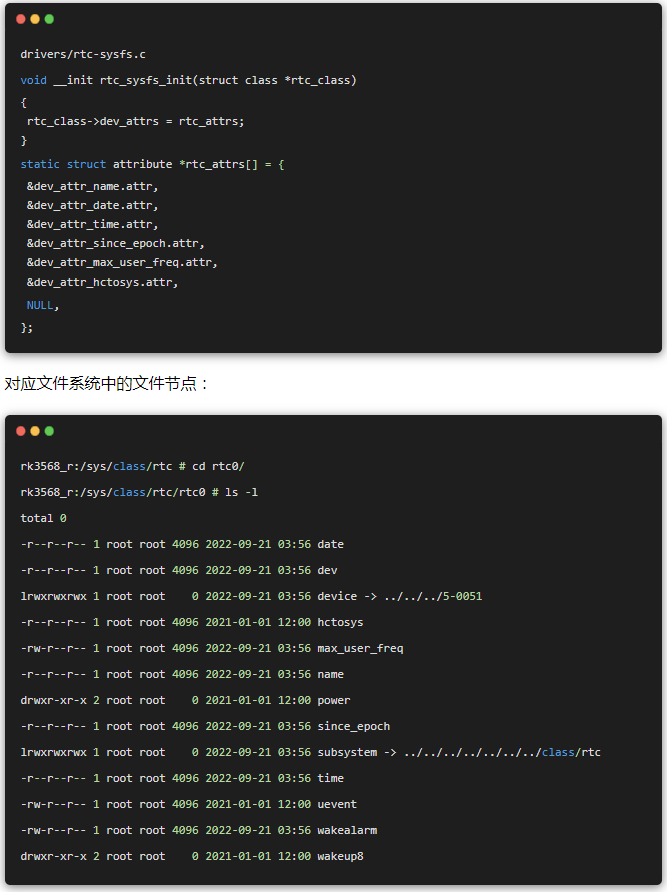

rtc0 设备属性：
6、rtc在proc文件系统中的呈现
之前曾rtc0设备加入到了/proc
三、WT时间和RTC时间同步问题
1）

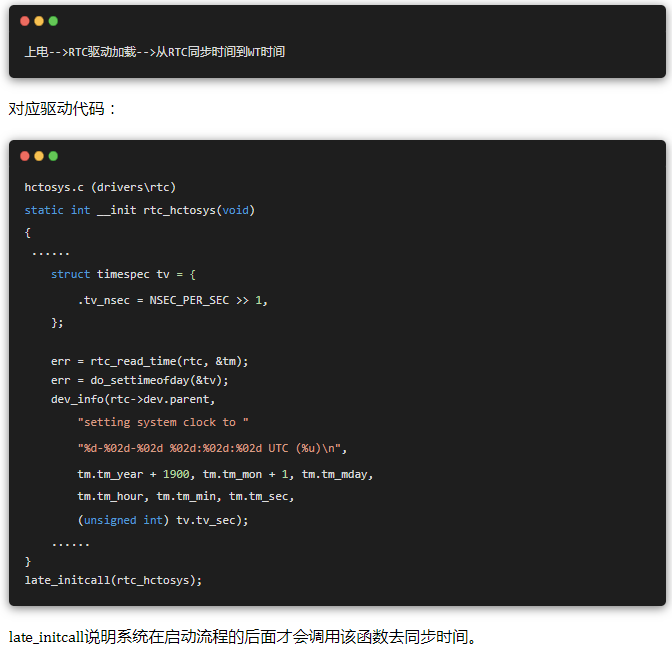

WT时间来自于RTC时间，流程是：
2）瑞芯微时间操作
在瑞芯微的系统中，安卓部分程序其实最终也是依赖**/sys/class/rtc/rtc0** 下的文件节点实现时间管理功能的。

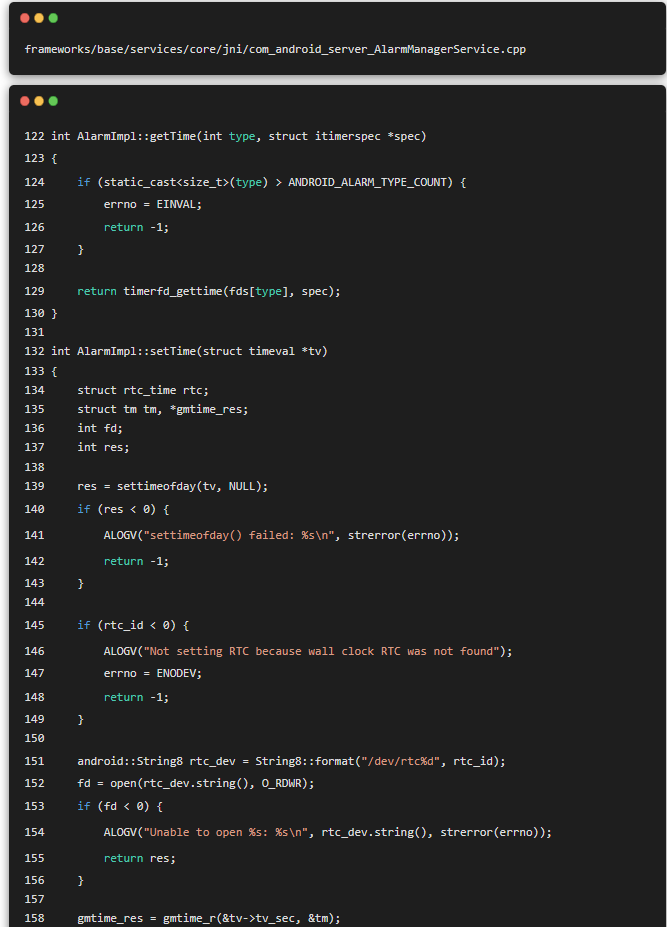

安卓程序会通过AlarmImpl::getTime、AlarmImpl::setTime()方法来获得和设置RTC时间：

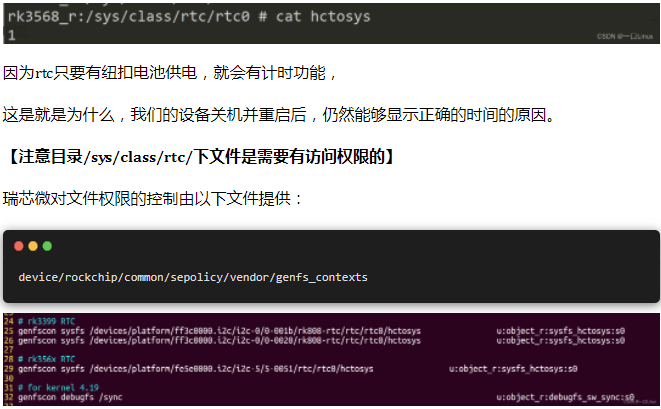

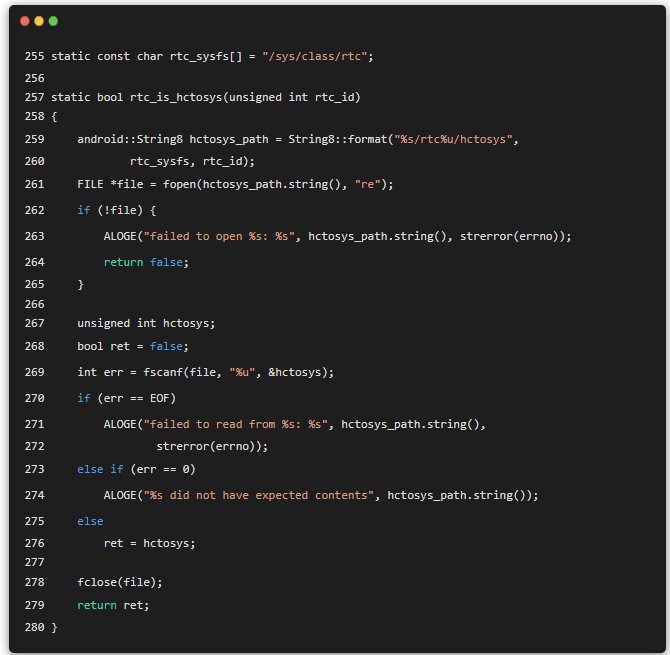

系统上电后，会先读取文件hctosys中的值，来决定是否将RTC时间写入到wall time：
269行，就是读取文件hctosys中的值，值为1则允许rtc时间写入到wall time，为0或者其他错误则不允许。
只需要按照对应的格式增加对应文件信息即可。
