双频WiFi模块有网卡和AP两大类，其中网卡类双频WiFi模块主要从通信接口、通信标准、功能、封装接口来分类；AP类双频WiFi模块主要从核心模块和PCBA嵌入式主板，前面有分析过USB接口双频WiFi模块，先来简单回顾下！

USB接口系列双频WiFi模块主要共性如下：

通信接口：USB2.0或USB3.0;

天线方式：模块带Ipex座外接或RF脚layout到主板任意外延；

供电电压：3.3 V ±0.2V(有些支持5V)

1.1：USB接口11an双频WiFi模块

1.1-1：USB接口11an双通道双频WiFi模块

芯片方案：AR1021X、RTL8192DU、RT5572N；

尺寸封装：27*18mm/LGA-12(其中AR1021X规格多，还有大功率版本,有单独介绍) ；

传输速率：300Mbps 2T2R；

1.1-2：USB接口11an双通道双频WiFi蓝牙二合一模块

芯片方案：MT7632UN、MT7638UN、MT7632TU；

尺寸封装：27*18mm/LGA-12或27*13mm/LGA-12；

传输速率：300Mbps 2T2R；

蓝牙标准：BT4.0(向下兼容) ；

1.2：USB接口11ac双频WiFi模块

1.2-1：USB接口11ac单通道双频WiFi模块

芯片方案：MT7610UN、RTL8811AU、RTL8811CU；

尺寸封装：27*18mm/LGA-12或12.9*12.2/LGA-22(RTL8811CU) ；

传输速率：433Mbps 1T1R；

1.2-2：USB接口11ac单通道双频WiFi蓝牙二合一模块

芯片方案：QCA1023-7(QCA9377-7)、RTL8821AU、RTL8821CU；

尺寸封装：27*15mm/LGA-12或12*12/LGA-44(QCA1023-7) ；

传输速率：433Mbps 1T1R；

蓝牙标准：BT4.1(向下兼容) ；

1.2-3：USB接口11ac双通道双频WiFi模块

芯片方案：RTL8812BU、RTL8812AU、MT7612UN、MT7618BU；

尺寸封装：27*15mm/LGA-12 ；

传输速率：867Mbps 2T2R；

1.2-4：USB接口11ac四通道双频WiFi模块

芯片方案：RTL8814AU；

尺寸封装：93.2*31.5mm/Dongle ；

传输速率：1.7Gbps 4T4R；

是大功率版本，支持USB3.0，天线可以板载或者ipex外接;

1.2-5：USB接口11ac双通道双频WiFi蓝牙二合一模块

芯片方案：RTL8822BU、RTL8822CU、MT7668UN、QCA9379-7、BCM4358、BCM4359；

尺寸封装：27*15mm/LGA-12 ；

传输速率：867Mbps 2T2R；

蓝牙标准：BT4.2(向下兼容) ,支持USB3.0,带PCM接口,MT7668UN还支持BT5.0;

主要区别就是双频标准是IEEE802.11an还是IEEE802.11ac？是否带蓝牙功能？还有就是封装尺寸！

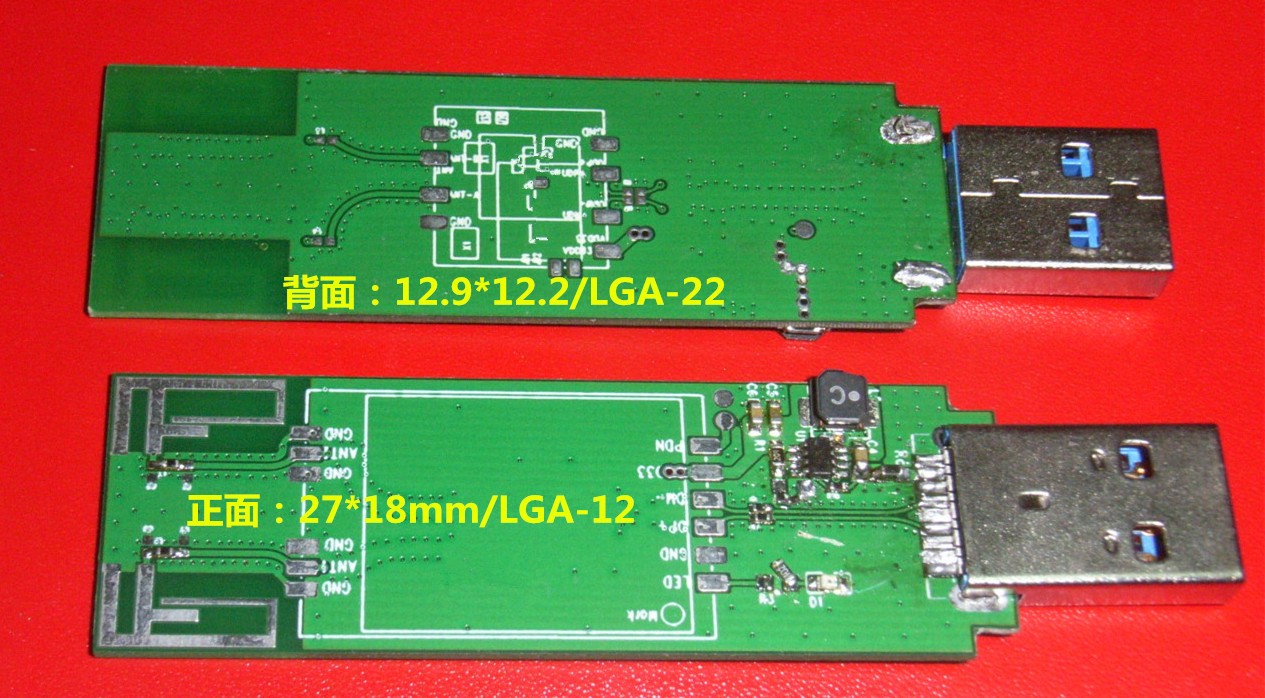

针对27*18mm/LGA-12和12.9*12.2/LGA-22两款典型的封装尺寸，前期有介绍过Dongle化的转接板，就不在赘述，下图一目了然！

针对AR1021X/QCA9377/QCA1023/QCA9379方案单独罗列出来分析，因为这些案子才有可能满足工业领域的应用，技术支持强大(只要提供平台信息和操作系统Kernel版本，可以提供对应驱动包)，在其它方案性能不能满足的情况下，往往会转入这些方案中做重新尝试和评估，所以如果把AR1021X/QCA9377/QCA9379方案模块Dongle化，会给选型评估和软件调试确定带来很大的方便！以下就是主要针对的三种规格！

方案一：最常用的AR1021X和QCA9379方案，普通功率的双频版本，模块本身有带天线连接座子(I-pex），支持Linux系统！

方案二：最常用的AR1021X和QCA9379方案，大功率版本，有5.8G单频大功率和双频大功率可选，为了让功率方便不受干扰影响，有采用单独供电处理，模块本身有带天线连接座子(I-pex），支持Linux系统！

方案一：最常用的QCA9377/QCA1023方案，普通功率的双频版本，模块本身不带天线连接座子，需要延伸到I-pex上，支持Linux和Windows双系统！具体Dongle化的实物如下图：

实际集成应用前期，现在的智能硬件，一般都有USB和迷你PCIe物理接口，有些软件工程师，没有焊接工具和硬件只是，调试的话，如果有直接插入接口可以用的模块，调试起来是最方便高效的，等待调试成功，集成方式可以考虑模块化！所以Dongle版AR1021X/QCA9377/QCA9379方案USB接口双频WiFi模块，是配合前期调试的高效便捷选择，也是算替软件工程师减少了麻烦，可以在无线图传领域拿来插入接口就可以调！
