无线图传领域AR1021X系列WiFi模块选型参考及驱动探讨

AR1021X是高通旗下最热销USB接口WiFi方案，先可以这样理解：AR1021X是AR9375的升级替代版本(双通符合IEEE 802.11a/b/g/n标准双频)，AR1201G是AR9374的升级版(双通符合IEEE 802.11b/g/n标准双频)，单通道USB接口的有AR9271，符合IEEE 802.11a/b/g/n/ac标准，单通道的有QCA9377/QCA1023，双通道的有QCA9378/QCA9379；为了方便后续逐一分析高通系列的WiFi方案，先从AR1021X系列WiFi模块选型参考和驱动分析开始：

应用芯片设计模块，主要是方便集成，同样的芯片,也可以根据应用要求,设计出不同封装尺寸规格的模块,以下几款值得留意:

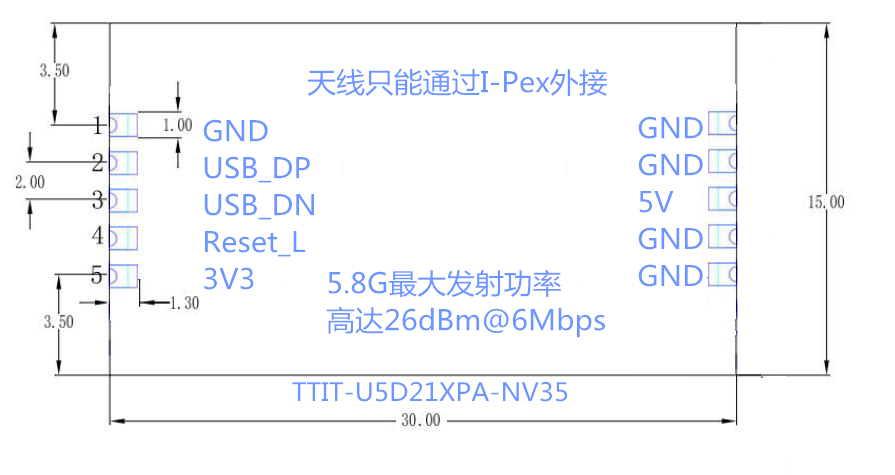

一:5.8G大功率WiFi模块：TTIT-U5D21XPA-NV35，发射功率可以高达26dBm，在远距离无线图传领域集成应用广泛，还有硬件可以兼容封装的双频规格！

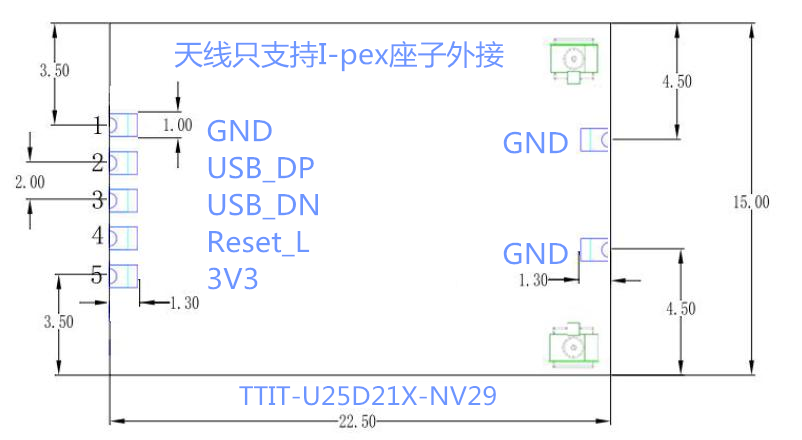

二:双频WiFi模块：TTIT-U25D21X-NV29，可以跟大功率的TTIT-U5D21XPA-NV35硬件兼容设计，做到一次设计，多种选择！

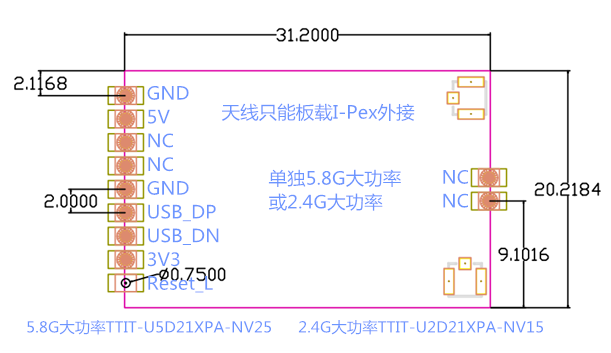

三:5.8G大功率WiFi模块：TTIT-U5D21XPA-NV25可以有2.4G和5.8G可选，模块可以支持带屏蔽罩，天线可以外延或者通过模块上的I-pex座外接！

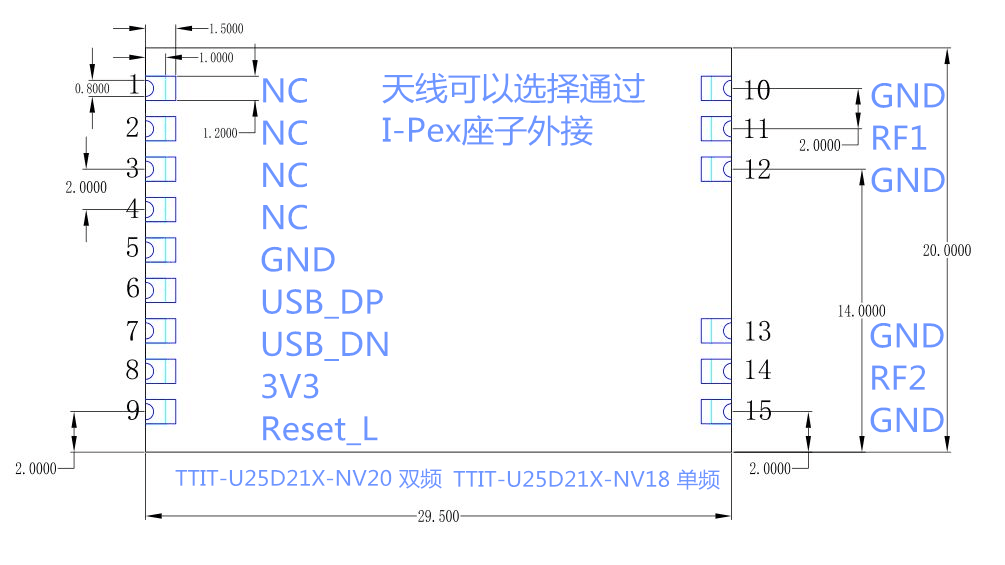

四:双频WiFi模块：TTIT-U25D21X-NV20，可以有2.4G和5.8G可选，模块可以支持带屏蔽罩，天线可以外延或者通过模块上的I-pex座外接！封装还支持DIP-6(这时天线只能通过I-pex座外接)

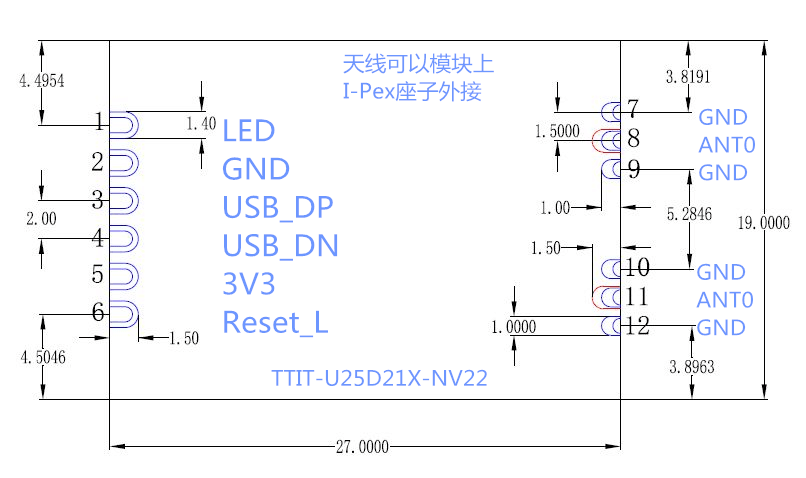

五:经典款标准尺寸双频WiFi模块：TTIT-U25D21X-NV22，可以有2.4G和5.8G可选，天线可以外延或者通过模块上的I-pex座外接！封装可贴片或插件！

这款经典封装尺寸，有以下方案设计的模块，硬件上可以兼容替代：

2.4G单WiFi单通道：RTL8188FTV、RTL8188ETV、RTL8188EUS、MT7601UN;

2.4G单WiFi双通道：RTL8192EU、RTL8192CU、MT7603UN、AR1021G;

11ac双频单WiFi单通道:MT7610UN、RTL8811AU、RTL8811CU;

11ac双频WiFi蓝牙二合一单通道：RTL8821AU、RTL8821CU、QCA9377-7、QCA1023;

11n双频单WiFi双通道：RTL8192DU、RT5572UN、AR1021X；

11ac双频单WiFi双通道：RTL8812AU、RTL8812BU、MT7612UN、MT7618BU;

11n双频蓝牙WiFi二合一双通道：MT7632UN、MT7638UN;

11ac双频蓝牙WiFi二合一双通道：MT7668AUN、MT7662UN、RTL8822BU、QCA9379-7、AP6269LV、BCM43569、AP62X8;

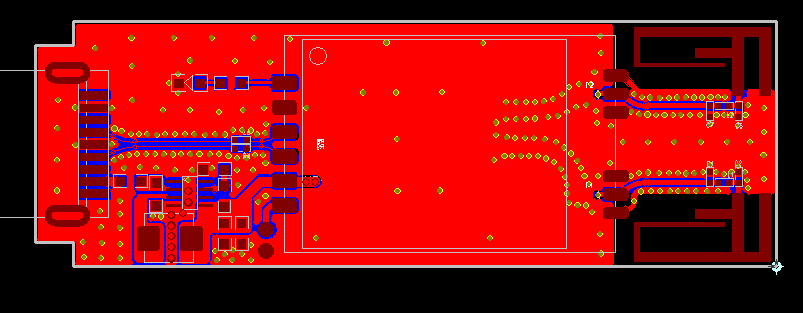

通过以下万能转接板，可以Dongle化，直接介入USB接口，方便前期调试：

集成应用时，硬件考虑完善好以后，接下来需要考虑的是软件。首先需要有项目的详细信息，主要就是三大块

项目平台主控芯片型号： 操作系统及版本： Kernel版本：

接着就是提供对应版本的驱动包。得到驱动包以后，是先编译，然后就是加载！不同模块厂家，有时候会有不一样的校准参数，需要对应更新处理就可以！对应项目可以打印log配合分析！
