【主题】：详细解析基于三段式状态机的流水灯

【作者】：LinCoding

【时间】：2016.11.16

对于学习Verilog的同学来说，状态机并不陌生，状态机分为一段式、两段式和三段式，具体优缺点请大家百度。网上一大把，本文笔者将以一个基于三段式流水灯为例，详细解析下三段式状态机，一方面，加深自己的理解，另一方面，如有见解有误，请大家指出。

（源码出自CrazyBingo，尊重版权）

`timescale 1ns/1ns module led_water #( parameter LED_WIDTH = 8 ) ( input clk, //global clock input rst_n, //global reset output reg [LED_WIDTH-1'b1:0] led_data );

第一部分是输入输出定义，没什么好说的。

//----------------------------------- //200ms counter localparam DELAY_TOP = 24'd10_000_000; //localparam DELAY_TOP = 24'd16; //just for simulation reg [23:0] delay_cnt; always @ ( posedge clk or negedge rst_n ) begin if ( ! rst_n ) delay_cnt <= 24'd0; else if ( delay_cnt < DELAY_TOP ) delay_cnt <= delay_cnt + 1'b1; else delay_cnt <= 24'd1; end wire delay_done = ( delay_cnt == DELAY_TOP ) ? 1'b1 : 1'b0;

第二部分是一个200ms的计数器，没什么好说的。

运用了上篇文章的一个模式：即，计数器的输出用组合逻辑

//----------------------------------- //FSM: part 1 reg [3:0] current_state; reg [3:0] next_state; always @ ( posedge clk or negedge rst_n ) begin if ( ! rst_n ) current_state <= 4'd0; else if ( delay_done ) current_state <= next_state; else current_state <= current_state; end

重点来了，三段式有限状态机第一段，很简单，先声明当前态和下一态，然后，在计数计到200ms时候，将下一态的值赋予当前态，否则，保持在当前态不变。

也就是说，第一段状态机描述了状态变迁的条件。

有一点需要注意，这里复位时，只将current_state清零，不清零next_state。

//----------------------------------- //FSM: part 2 always @ ( * ) begin next_state = 4'd0; case ( current_state ) 4'd0: next_state = 4'd1; 4'd1: next_state = 4'd2; 4'd2: next_state = 4'd3; 4'd3: next_state = 4'd4; 4'd4: next_state = 4'd5; 4'd5: next_state = 4'd6; 4'd6: next_state = 4'd7; 4'd7: next_state = 4'd8; 4'd8: next_state = 4'd9; 4'd9: next_state = 4'd10; 4'd10: next_state = 4'd11; 4'd11: next_state = 4'd12; 4'd12: next_state = 4'd13; 4'd13: next_state = 4'd0; default:next_state = 4'd0; endcase end

三段式FSM第二段，有四点需要注意。

1、本段是组合逻辑块，因此always的敏感列表写的是( * )，并且，用的是阻塞赋值语句

2、case的条件是current_state，也就是说，本段是根据当前态来找到下一态，可以说是描述状态变迁的内容（变迁到哪一个态）。

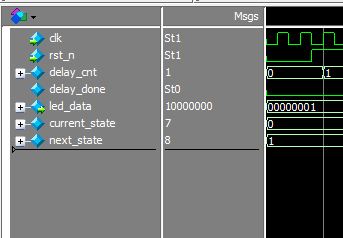

3、上电后，由于组合逻辑，而current_state的复位值为0，那么，next_state的值会是1。如下图所示。

4、next_state= 4'd0; 这一句，写不写无所谓，看个人喜好

//----------------------------------- //FSM: part 3 always @ ( posedge clk or negedge rst_n ) begin if ( ! rst_n ) led_data <= 8'b0000_0001; else if ( delay_done ) case ( next_state ) 4'd0: led_data <= 8'b0000_0001; 4'd1: led_data <= 8'b0000_0010; 4'd2: led_data <= 8'b0000_0100; 4'd3: led_data <= 8'b0000_1000; 4'd4: led_data <= 8'b0001_0000; 4'd5: led_data <= 8'b0010_0000; 4'd6: led_data <= 8'b0100_0000; 4'd7: led_data <= 8'b1000_0000; 4'd8: led_data <= 8'b0100_0000; 4'd9: led_data <= 8'b0010_0000; 4'd10: led_data <= 8'b0001_0000; 4'd11: led_data <= 8'b0000_1000; 4'd12: led_data <= 8'b0000_0100; 4'd13: led_data <= 8'b0000_0010; default:led_data <= 8'b0000_0001; endcase else led_data <= led_data;

三段式FSM最后一段，注意三点：

1、case中为next_state，也就是根据next_state，来确定输出。可以说第三段描述的是状态变迁的输出。

2、复位时，复位第一态，即：led_data <= 8'b0000_0001；

3、为什么要有delay_done的条件，直接写如下代码不可以吗？

else case ( next_state ) 4'd0: led_data <= 8'b0000_0001; 4'd1: led_data <= 8'b0000_0010; .......................................

不可以的，

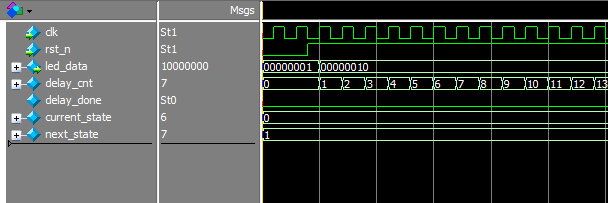

（1）如果没有delay_done的限制，那么在复位结束后，led_data会直接根据next_state的值，也就是1，来进行输出，这时，输出的值就是8'b0000_0010，而8'b0000_0001停留的时间几乎没有。见下图。

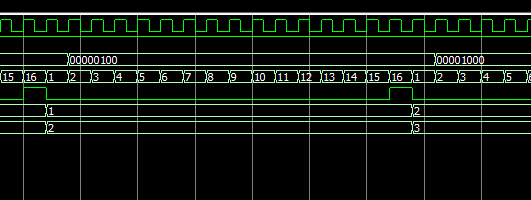

（2）由于led_data的输出只与next_state有关，导致了边沿不能对齐。见下图

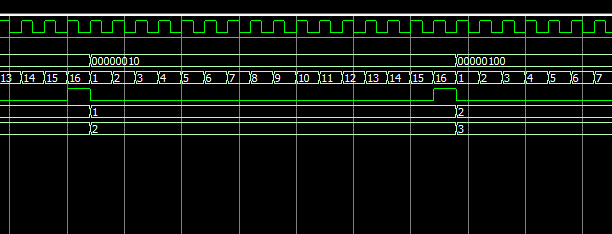

很明显，led_data的输出晚了一个CLK，原因就是由于刚复位结束后，led_data直接输出了next_state等于1的状态，导致后面都延迟了一个状态，唉，这有点说不清楚的感觉，大家还是最好自己仿真一下，看下结果就知道了。

加上delay_done以后，一切都变得很和谐。

总结：虽然一个小小的三段式状态机，可是要注意的问题还是很多的

模式总结：

1、FSM第一段：描述状态变迁的条件，只对current_state进行复位清零

2、FSM第二段：描述状态变迁的内容，通通为组合逻辑，case中为current_state，根据当前态来确定下一态的内容。

3、FSM第三段：描述状态变迁的输出，首先复位时，要复位第一态，其次，要有一个使能条件(delay_done)，最后case中放的是next_state，是根据next_state来确定输出。

掌握了这几点，状态机真是一点也不难掌握。

以上内容仅为笔者个人见解，如有不同观点，欢迎交流！
