【主题】：相同程序更换STM32芯片，需要修改的地方，你知道吗

【作者】：LinCoding

【时间】：2016.11.4 起稿

2016.11.10 修改

【声明】：转载、引用，请注明出处

11月4日发表的这篇博客被推到了首页，但是这是笔者第一次发博客，格式什么的比较乱，这几天也很忙，所以今天有空，就把格式重新调整一下，大家看着也舒服，真心觉得这个是很实用的。尤其是对于初学者来说。

因为笔者只用过STM32F1系列，这里说的是STM32F1系列的芯片，STM32F4和F7系列的由于没有用过，所以不知道是不是这样。

好了，总之就是三步走

一、换启动文件（附件中我放了STM32的所有启动文件，大家也不用来回找了）

二、换Device

三、换全局的宏定义

以下详细阐述：

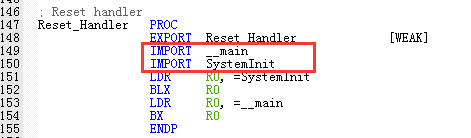

1、换启动文件：就是进行堆栈之类初始化， 中断向量表以及中断函数定义，利用SystemInit();函数引导程序进入函数的一大推程序，大家也不用深究，官网给了详细的解释，如下：

startup_stm32f10x_cl.s——互联型的器件

包括：STM32F105xx，STM32F107xx

startup_stm32f10x_hd.s——大容量器件

包括：STM32F101xx，STM32F102xx，STM32F103xx

startup_stm32f10x_hd_vl.s——大容量器件

包括：STM32F100xx

startup_stm32f10x_ld.s——小容量器件

包括：STM32F101xx，STM32F102xx，STM32F103xx

startup_stm32f10x_ld_vl.s——小容量器件

包括：STM32F100xx

startup_stm32f10x_md.s——中容量器件

包括：STM32F101xx，STM32F102xx，STM32F103xx

startup_stm32f10x_md_vl.s——中容量器件

包括：STM32F100xx

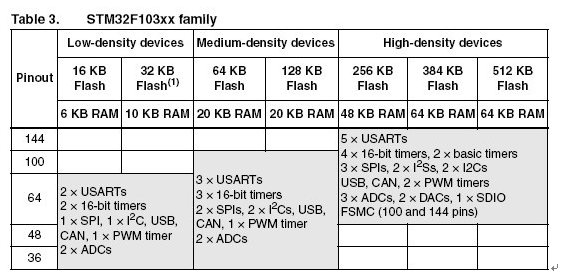

那么如何确定你所用的芯片是大容量、中容量、还是小容量呢？方法官网也说了

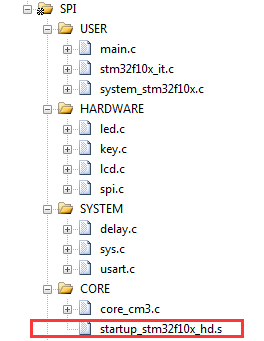

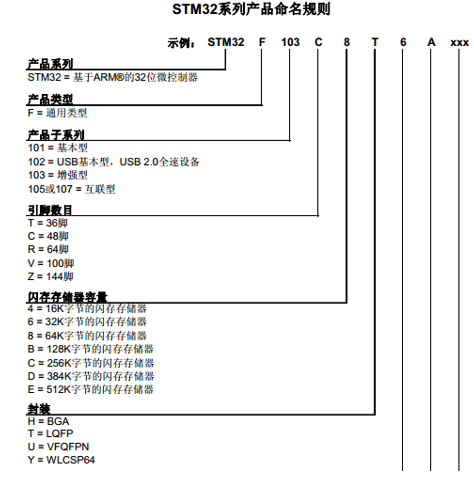

也就是说根据你芯片的命名就能知道你应该用哪个启动文件，例如：我使用的是STM32F103ZET6，那么就应该使用大容量的启动文件startup_stm32f10x_hd.s，就这么简单而已，如下图所示。

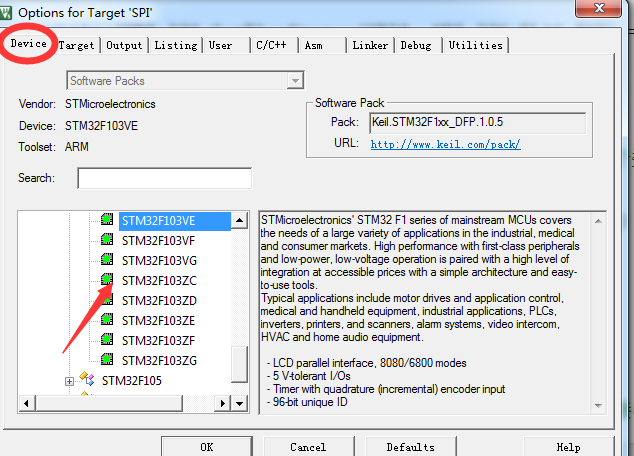

2、换Device，这个就很简单了，先点击那个魔术棒，然后点Device，然后就可以更换了

三、更换全局宏定义：

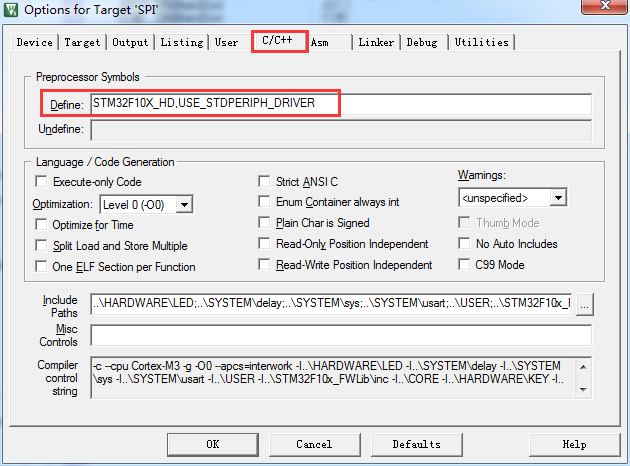

方法也很简单，先点击魔术棒，然后再C/C++里面的Define里输入：拿笔者的STM32F103ZET6位例：STM32F10X_HD,USE_STDPERIPH_DRIVER，注意，因为笔者的STM32是大容量，所以是这样输入的。那么我们如何确定自己应该输入什么呢，首先还是应该知道你的芯片属于大容量、中容量、小容量还是互联型，这在第一步已经说的很清楚了。

下面讲一讲为什么要这么写，

首先STM32F10X_HD和USE_STDPERIPH_DRIVER是分开的

先说USE_STDPERIPH_DRIVER

我们知道我们在写程序时候一定会在main.c中包含一个叫做#include "stm32f10x.h"的东西，如果用的是原子的战舰的话，是在#include "sys.h"的里面有这个，总之就是必须包含这个，类似于使用51单片机时候的#include "reg52.h"一样

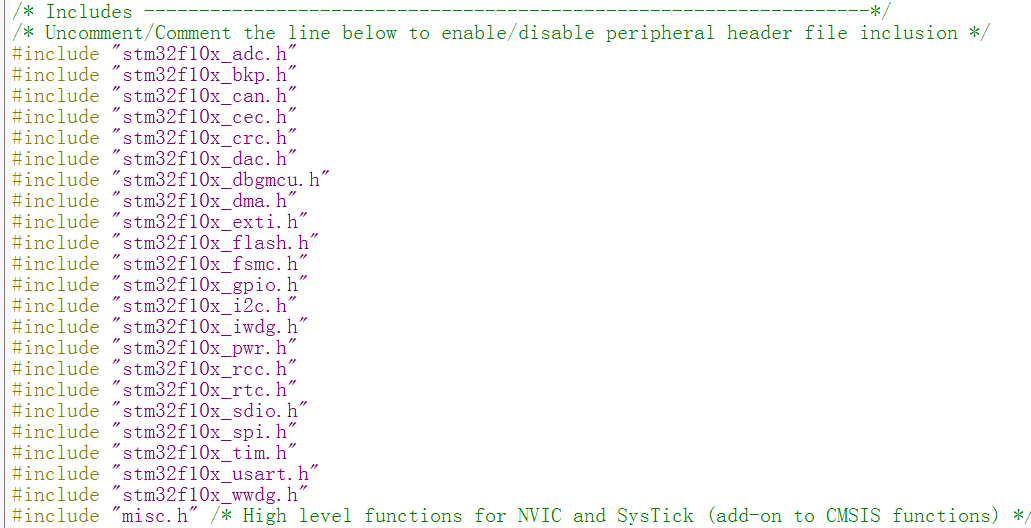

然后，在8297行，会有这个条件编译，意思是，只有你定义了USE_STDPERIPH_DRIVER，才会 #include "stm32f10x_conf.h"，而这个里面，有非常重要的外设包含，如果没有包含这个，你哪个外设也用不成。

再说STM32F10X_HD，

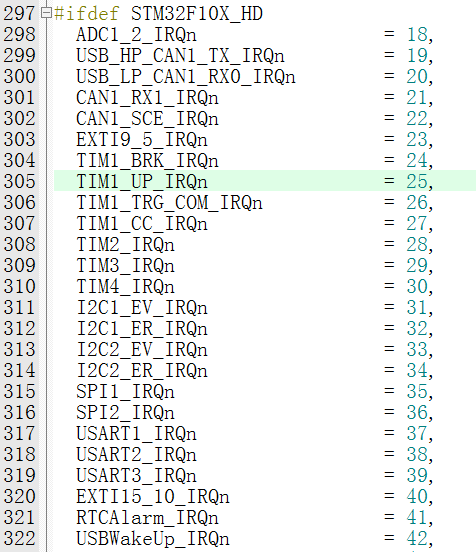

同样，还是在"stm32f10x.h"中，297行，有如下条件编译

也就是说，里边定义了一些中断向量的寄存器地址，也就说说每一个系列STM32所对应的这些地址是不同的。这就解释清楚了。

一共有以下这么多可以选择的，那我们该怎么选择呢？还是根据芯片的容量啦，和第一步其实是一样的。好了，可用的定义都写在下面了。

#define STM32F10X_LD

#define STM32F10X_LD_VL

#define STM32F10X_MD

#define STM32F10X_MD_VL

#define STM32F10X_HD

#define STM32F10X_HD_VL

#define STM32F10X_XL

#define STM32F10X_CL

最后祝大家开发顺利！
