基于Zedboard的OV5640显示调试说明

0
阅读(2036)

基于Zedboard的OV5640显示调试说明

在Zedboard开发板上,调试OV5640时,使用的杜邦线连接OV5640和Zedboard开发板。这种方法采集到的图像存在干扰。

具体说明如下:

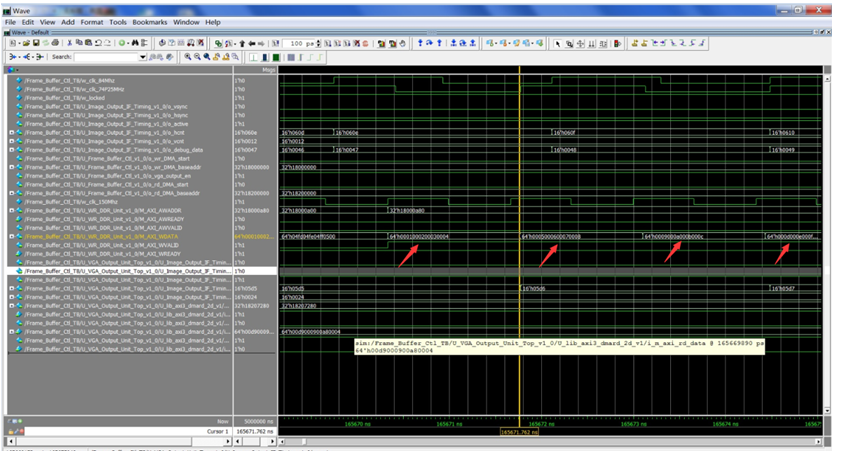

1、关于DDR的读写,modelsim仿真时序如下,与设计目的相符。

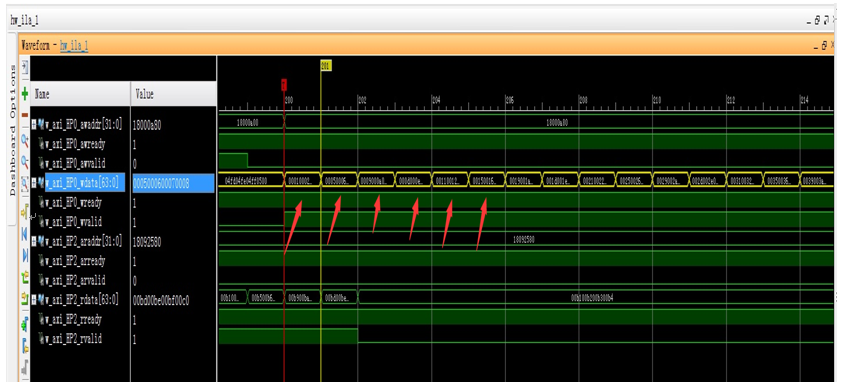

2、在FPGA上在线调试DDR读写时,使用FPGA内部逻辑模拟OV5640产生数据给DDR读写后再显示,逻辑分析仪测试时序如下:


所示时序完全正确,说明DDR读写正常。

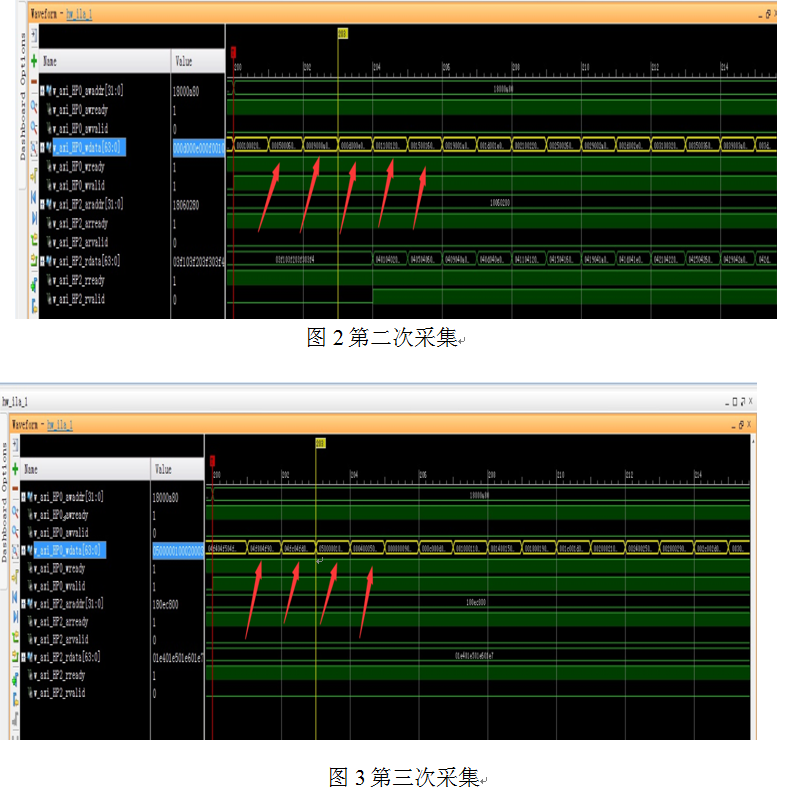

3、使用OV5640产生信号、数据,经杜邦线给FPGA,经过逻辑分析仪采集到的时序、数据如下:

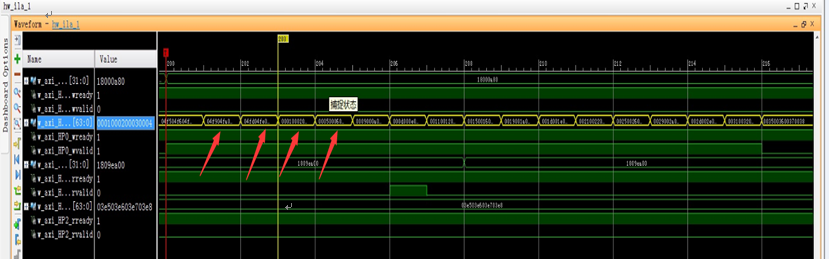

图1 第一次采集


由以上分析可知,杜邦线上有干扰,影响了OV5640信号的采集。


PS:基于FPGA的视频编解码QQ群:623495899 ,有兴趣的可以进来交流学习哈。
