一. 简介

本例是FPGA之旅设计的第十七例，本例将介绍如何使用FPGA来驱动VGA显示器，并且显示彩条，为后面的图像显示做好准备。

二. VGA简介

实物图如下，之前的显示器，一般都是VGA接口。现在可能都是HDMI接口的了，但也会转到VGA接口上弄，比较比较方便，因此掌握VGA时序是非常重要的

VGA接口原理图如下，信号接口可以分为三大类

VGA_HSYNC(1bit):行同步信号，FPGA输出，默认为高电平，每一行显示之前，都要将其拉低，一定的周期，用于同步。

VGA_VSYNC(1bit):帧同步信号，FPGA输出，默认为高电平，每一帧图像显示之前，都要将其拉低，一定的周期，用于同步。

Color(RGB)(16/24bit):显示数据，FPGA输出，根据外部电路不同，可以有16bit RGB565 ，和 24bit RGB888，这两种常见的电路。

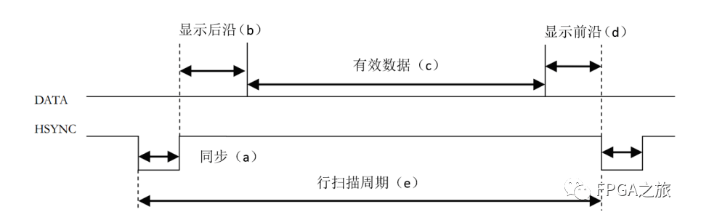

行同步时序如下

帧同步时序如下

每幅图中，都标注出了五个关键点，以及下面的参数，就可以开始编写VGA驱动了。

每个部分持续的周期数，都在表中给出来了，根据选择的显示模式，确定行帧的周期数。

这里我选择的是第一种640*480@60的模式。

三. Verilog代码编写

1

定义各状态的时间参数

根据表格定义好，即可。另外输入的时钟要是25Mhz

2

行列计数

行计数器每计满一个周期，列计数器加一。

在计数器小于各种的同步周期内时，将各自的同步信号拉低即可。

3

数据使能输出

在行列都在有效数据阶段的时候，进行数据输出，其他时间输出零。

至此就完成了一个简单的VGA显示了。效果如下

关注公众号FPGA之旅获取更多

回复FPGA之旅设计99例之第十七例获取驱动代码
